Uszczelniona tulejka zaciskowa | ER16 - 7 mm - DARMET

Dostępność: średnia ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 77,49 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

77.49

Najniższa cena z 30 dni przed obniżką:

Cena netto: 63,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 7 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM_TUL_ER16_07_USZCZ

Informacje:

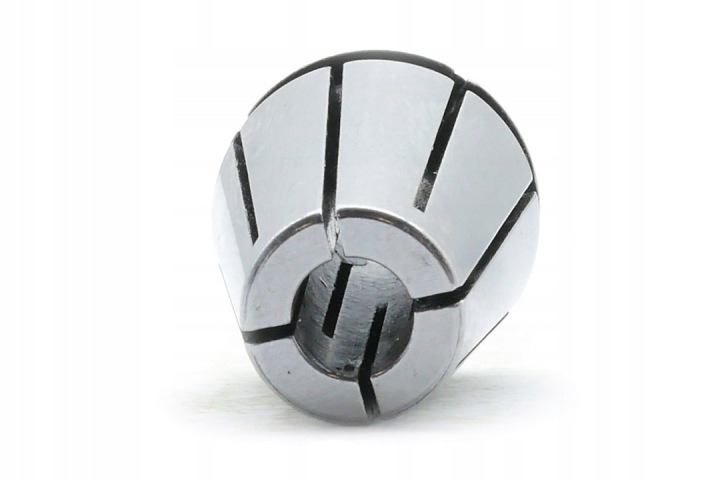

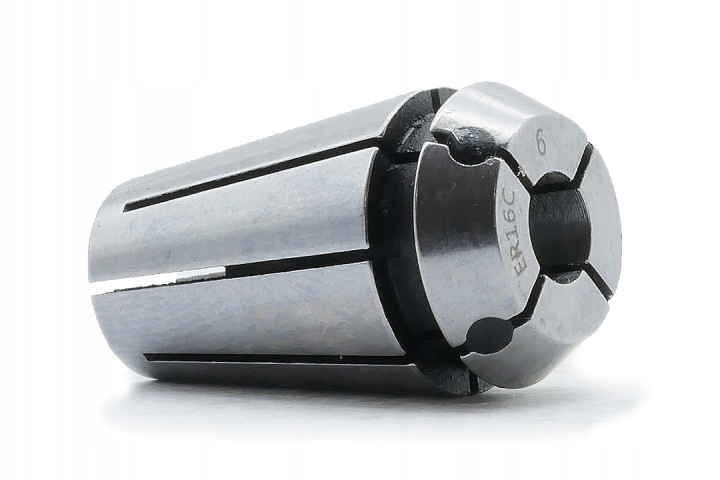

✔️ Uszczelniona tulejka zaciskowa ER16.

✔️ Do mocowania narzędzi z chwytem o średnicy od 7 do 6,1 mm.

✔️ Urządzenie umożliwia chłodzenie centralne, pokazane na schemacie poniżej.

✔️ Tulejka stosowana w oprawkach zaciskowych ER16.

Tulejka zaciskowa ER25-RF - 3MM

Tulejka zaciskowa - normy.

ER	d₁ [mm]	Zakres zaciskania [mm]	d₂ [mm]	d₃ [mm]	a_AT3	l₁ [mm]	l_{13 max} [mm]
ER11	1÷7	0,5	11	11,5	8°	18,0	6,6
ER16	1÷10	0,5÷1	16	17,0	8°	27,5	10,6
ER20	1÷13	0,5÷1	20	21,0	8°	31,5	11,5
ER25	1÷16	0,5÷1	25	26,0	8°	34,0	12
ER32	1÷20	0,5÷1	32	33,0	8°	40,0	13
ER40	1÷30	1	40	41,0	8°	46,0	15

Tulejkę włożyć pod kątem do nakrętki.
Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
Wcisnąć tulejkę do nakrętki (rys. B).
Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.

rozmiar chwytu narzędzia w zależności od rozmiaru tulejki
