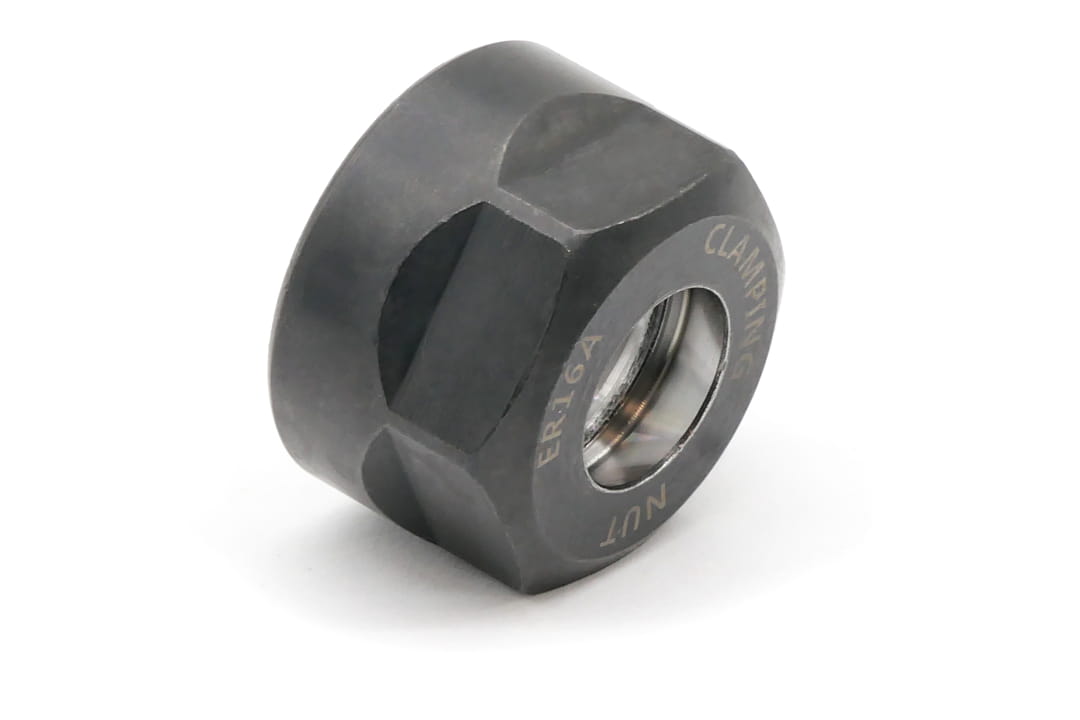

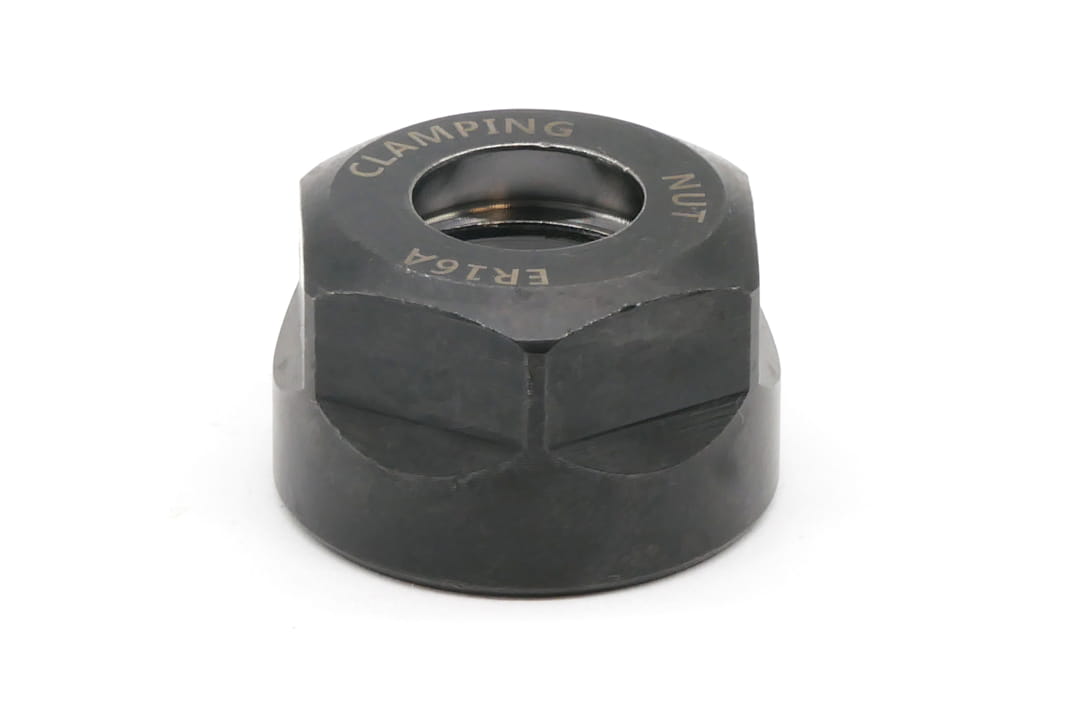

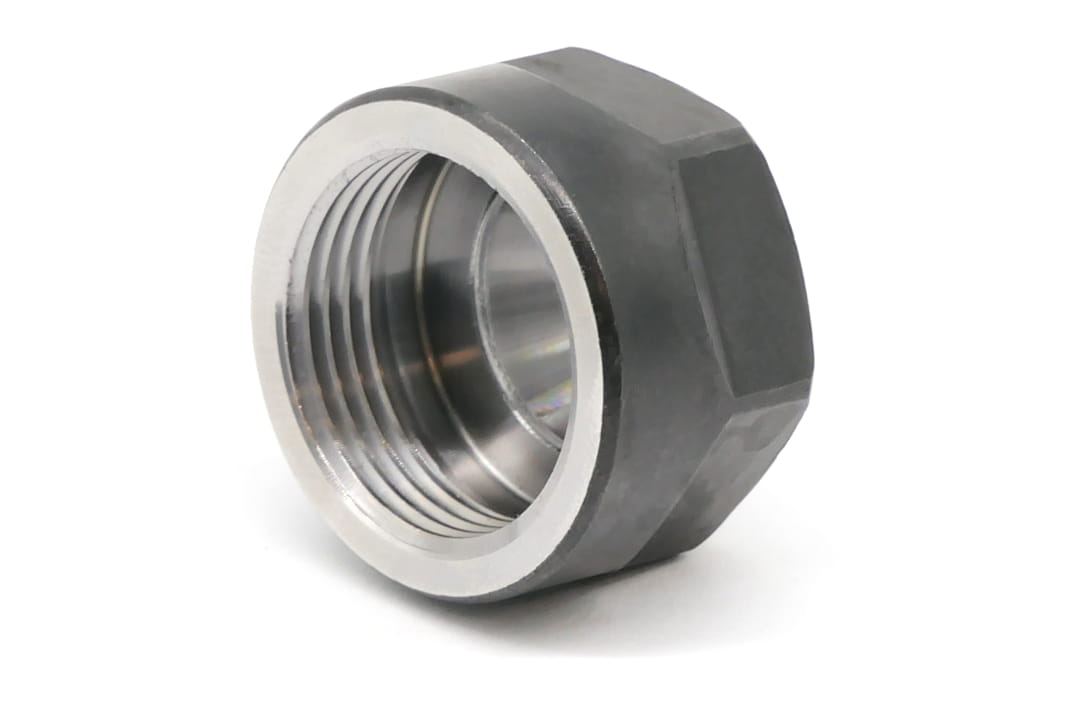

Nakrętka mocująca do tulejek ER16 | Typ T1 6-kątna (DM 072)
Dostępność:
brak towaru
Cena brutto:
24,60 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
20,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_AKC_NAK_ER16_T1
Opis
Właściwości i zastosowanie:
- Wykonana ze stali o wysokiej jakości.
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499.
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 28 | mm |
| L | 17,5 | mm |
| M | M22 x 1,5 | mm |
| Waga | 0,05 | kg |
Montaż tulejek w nakrętkach:
| | ||
| Montaż tulejki zaciskowej w nakrętce oprawki | Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
