Imadło do wiertarki stołowej 150 mm - WQ150 DARMET
Opis
Informacje:
- Imadło do wiertarki stołowej wykonane z wysokiej jakości żeliwa.
- Stalowa śruba z trapezowym gwintem stabilnie utrzymuje pozycję szczęki ruchomej.
- Wymienne wkładki szczękowe z pryzmą i po obu stronach ze stopniem nadają uniwersalność dla narzędzia, ponieważ możemy zamocować dodatkowo rury, wałki, a także płaskie elementy.
- Podłużne otwory mocujące umożliwiają bardzo duży zakres zmiany pozycji imadła umocowanego już na stole roboczym za pomocą np. śrub T-owych.
- Tego typu imadło maszynowe stosujemy na wiertarkach kolumnowych, czy też podczas lekkiej obróbki na frezarce.
- Płaska konstrukcja to atut dla ograniczonej przestrzeni roboczej w urządzeniach pionowych.
- Radełkowana rękojeść posiada jeszcze dodatkowy otwór na trzpień, aby móc dokręcić śrubę pociągową z większą siłą.
- Podkładka na spodzie łoża jest regulowana, aby operator mógł we własnym zakresie określić luz szczęki, a tym samym jej swobodniejszy lub bardziej kontrolowany posuw.

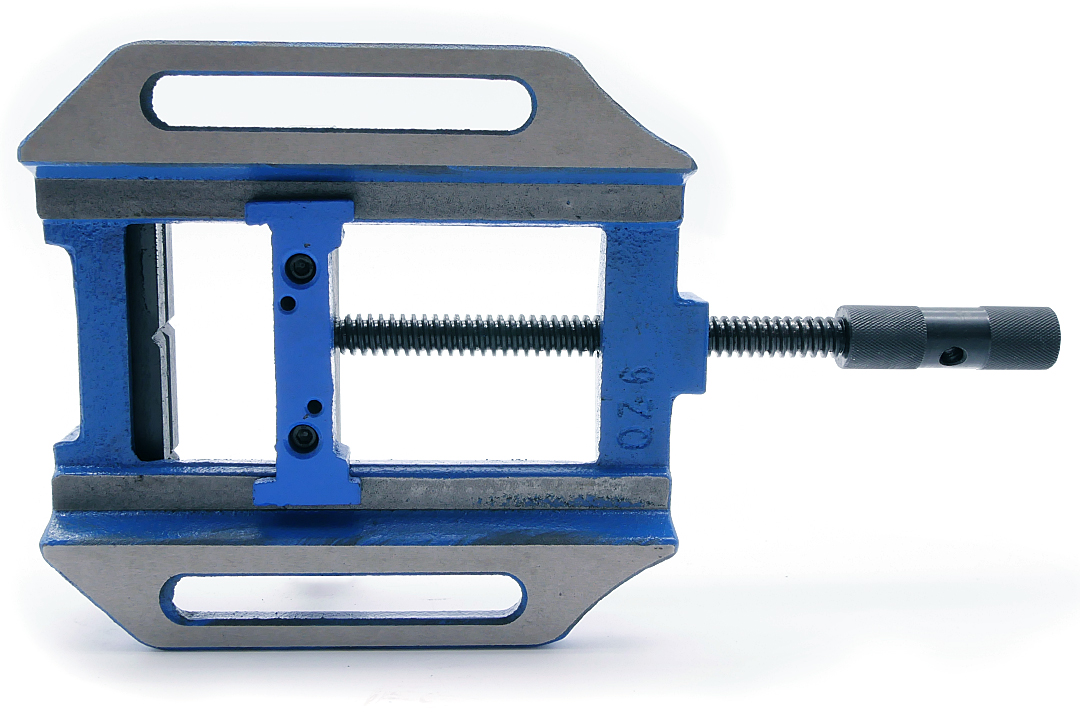

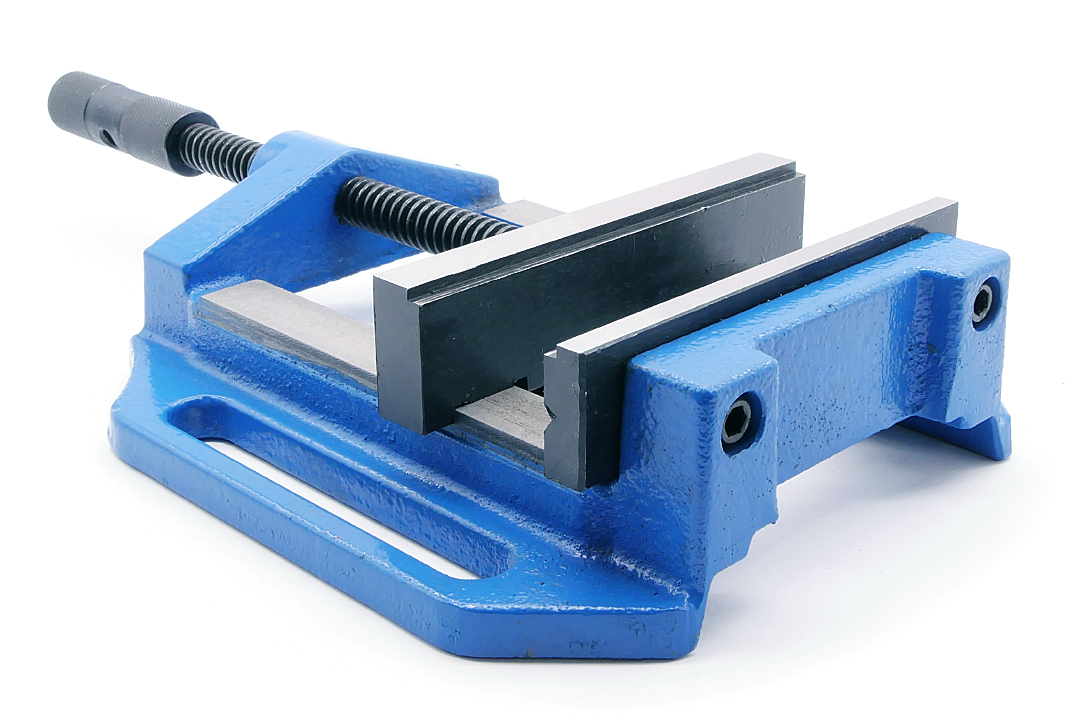

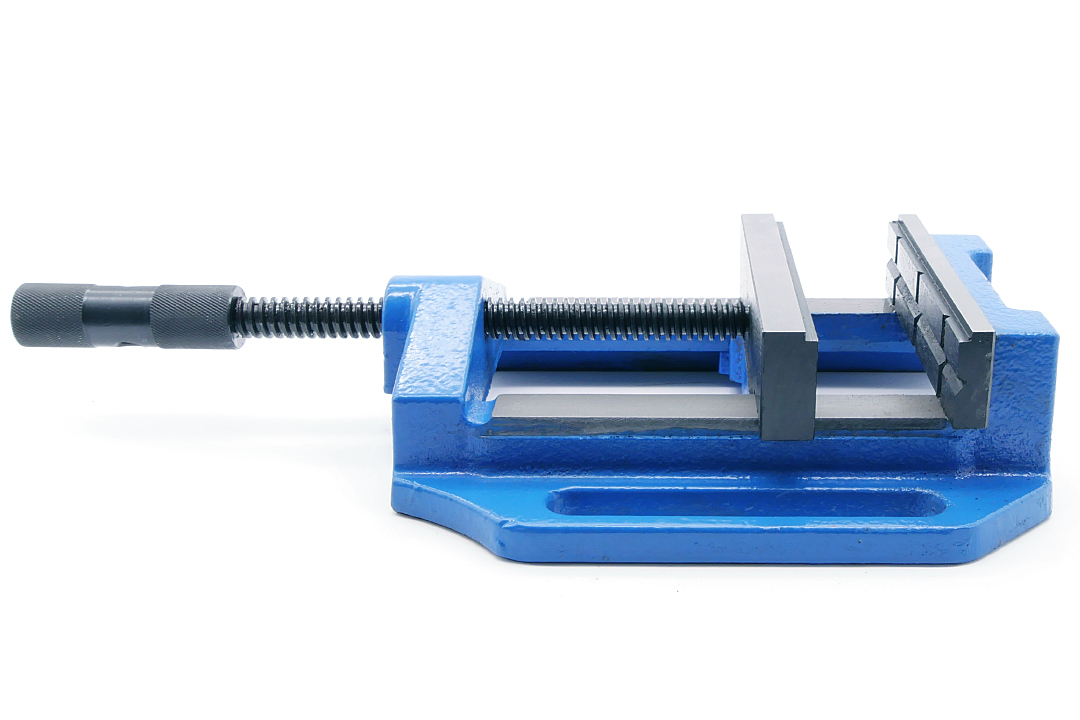

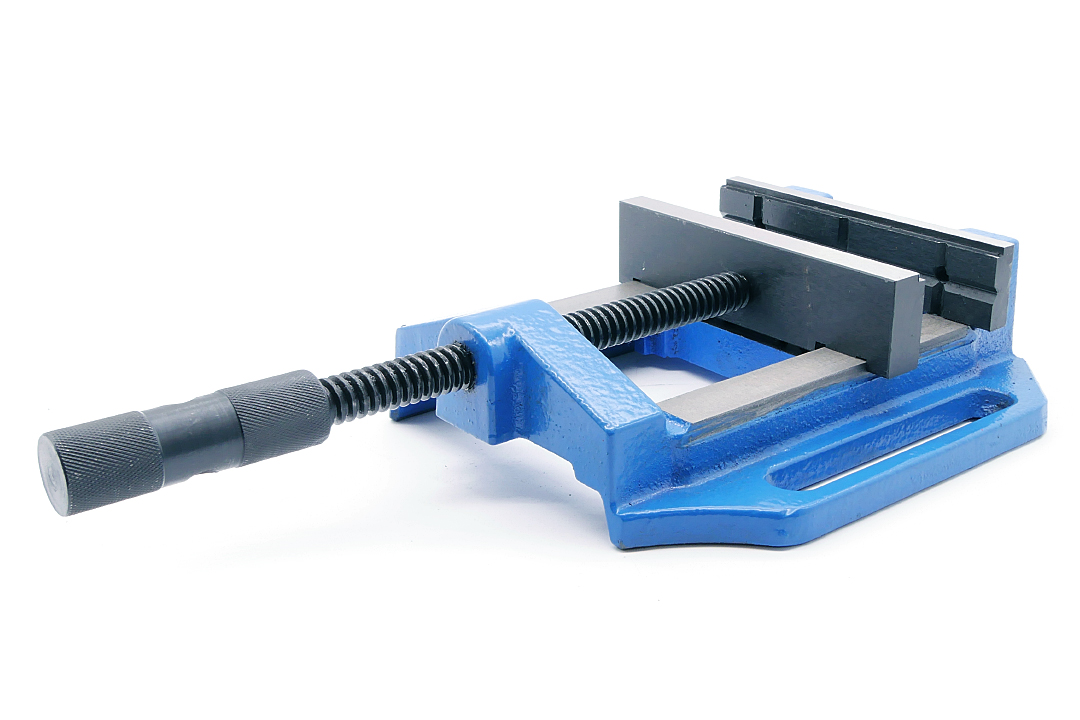

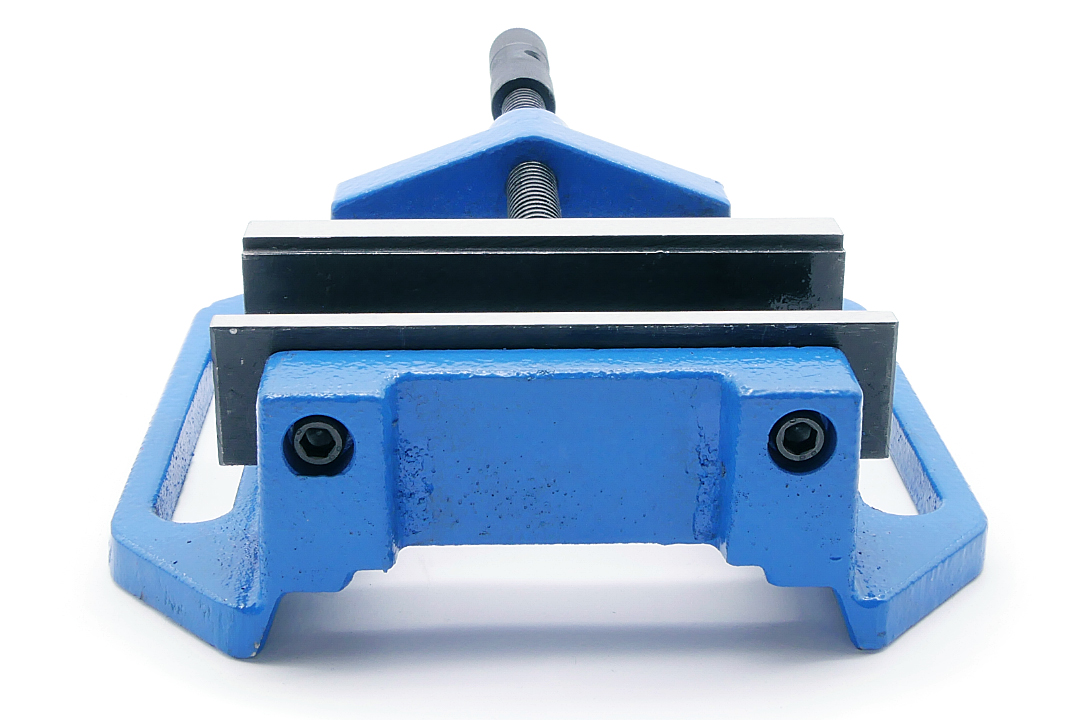

Prezentacja imadła wokół jego osi w 360°
Specyfikacja:
Parametr | Wartość |
---|---|
S: szerokość szczęki | 150 mm |
a: zakres mocowania | 125 mm |
h: wysokość szczęki | 30 mm |
H: całkowita wysokość | 60 mm |
A: całkowita szerokość | 214 mm |
L1: długość bez rękojeści | 217 mm |
Lmin: długość imadła ze skręconą szczęką | 346 mm |
D: szerokość otworu | 14 mm |
k: rozstaw otworów do mocowania | 174 mm |
Waga | 7 kg |
Dane techniczne
Model | WQ |
Szerokość szczęki | 150 mm |
Typ | wiertarskie |
