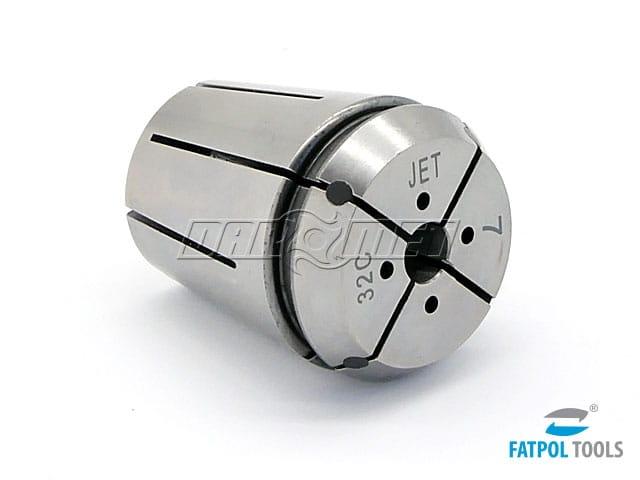

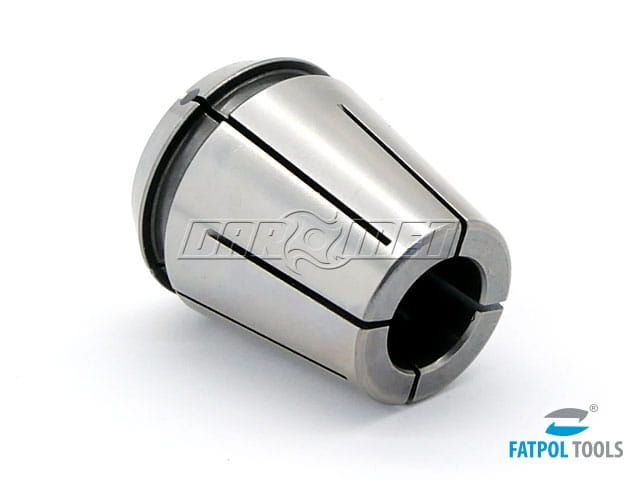

Tulejka zaciskowa ER32 - 6 mm | z otworami do podawania chłodziwa oraz z uszczelnieniem typu JET | STANDARD - FATPOL TOOLS
Dostępność:
dostępny na zamówienie
Wysyłka w:
10 dni
Cena brutto:
223,86 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
182,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Opis
Właściwości i zastosowanie:
- Tulejka zaciskowa ER32 uszczelniona wkładkami neoprenowymi na stożku 30°.
- 4 otwory od czoła tulejki kierują przepływ chłodziwa do środka krawędzi tnących.
- Ciśnienie chłodziwa do 25 bar.
- Konstrukcja tulejki zaciskowej z nacięciami 4 + 4 zapewnia lepszą dokładność zacisku i powtarzalność.
- Uszczelnienie jest gwarantowane tylko dla narzędzi o nominalnej średnicy tulei wprowadzonych dla całkowitej długości otworu.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 6,0 | mm |
| Zakres mocowania | 6,0 - 5,9 | mm |
| D | 26 | mm |
| L | 40 | mm |
Montaż tulejek w nakrętkach:
| | ||
| Montaż tulejki zaciskowej w nakrętce oprawki | Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Dostępności są informacyjne na podstawie danych z firmy FATPOL i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
Dane techniczne
| Rozmiar | 5,9 - 6,0 mm |
| Uszczelnienie do chłodziwa | tak |
| Otwór | cylindryczny |
| Typ tulejki | ER32 |
