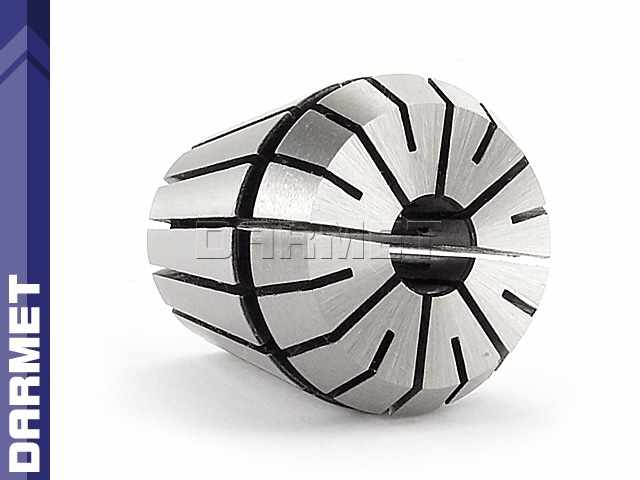

Tulejka zaciskowa ER32 - 6 mm - DARMET
Dostępność:
mała ilość
Wysyłka w:
24 godziny
Cena brutto:
38,75 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
31,50 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_TUL_ER32_06
Opis
Właściwości i zastosowanie:

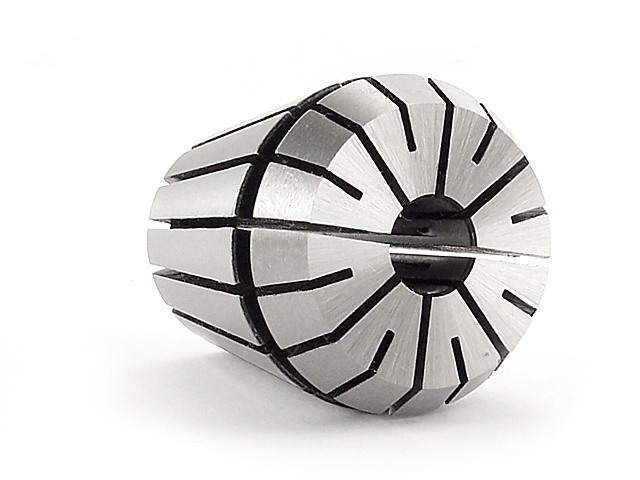

- Tulejka zaciskowa ER32 do narzędzi z chwytem walcowym.
- Tulejki pasują do oprawek zaciskowych ER32.
- Nakrętki ER32 stosuje się do klinowania i zaciskania koszyczka.
- Rowki pozwalają na sprężynowanie tulejki.
- Koszyczek ER cechuje się długim czasem eksploatacji.
- Zakres mocowania: 6,0 - 5,0 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 6 | mm |
| D | 32 | mm |
| D1 | 33 | mm |
| D2 | 29,2 | mm |
| L | 40 | mm |
| L1 | 7,16 | mm |
| L2 | 5,5 | mm |
| L3 | 3,6 | mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
Dane techniczne
| Rozmiar | 5,1 - 6,0 mm |
| Otwór | cylindryczny |
| Typ tulejki | ER32 |
