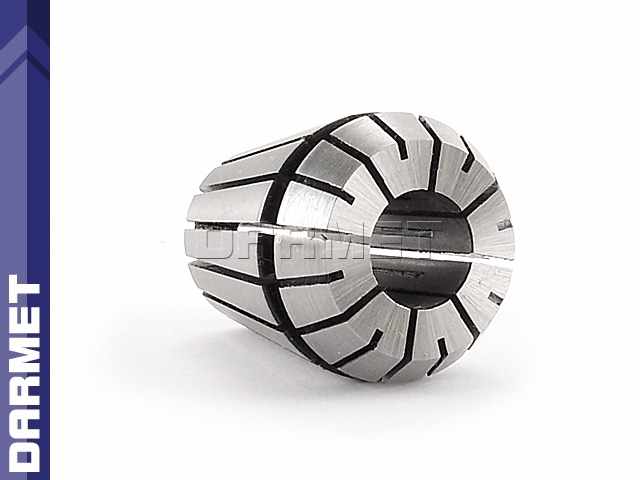

Tulejka zaciskowa ER25 - 14 mm - DARMET
Dostępność:
duża ilość
Wysyłka w:
24 godziny
Cena brutto:
38,13 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
31,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_TUL_ER25_14
Opis
Właściwości i zastosowanie:

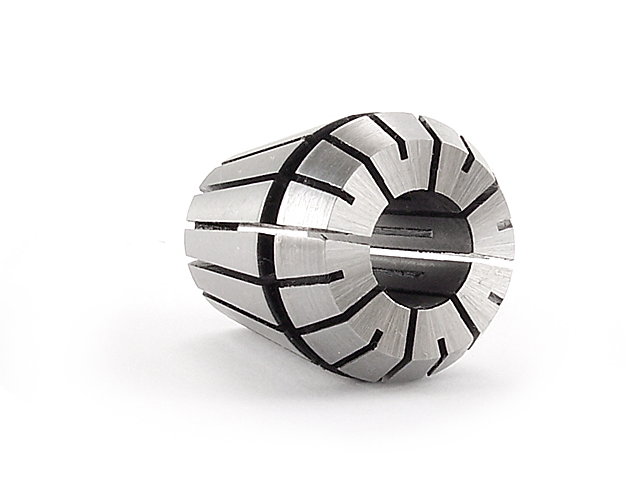

- Tulejka zaciskowa ER25 do narzędzi z chwytem walcowym.
- Tulejki pasują do oprawek zaciskowych ER25.
- Nakrętki ER25 stosuje się do klinowania i zaciskania koszyczka.
- Rowki pozwalają na sprężynowanie tulejki.
- Zakres mocowania: 14,0 - 13,0 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 14 | mm |
| D | 25 | mm |
| D1 | 26 | mm |
| D2 | 22,0 | mm |
| L | 34,0 | mm |
| L1 | 6,66 | mm |
| L2 | 5,0 | mm |
| L3 | 3,1 | mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego. narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
Dane techniczne
| Otwór | cylindryczny |
| Typ tulejki | ER25 |
