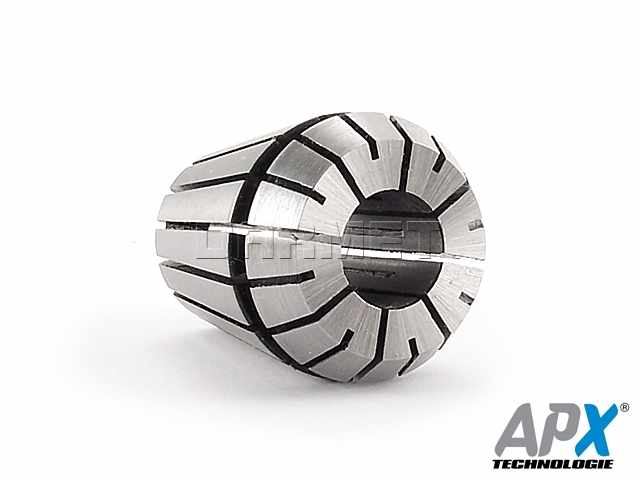

Tulejka zaciskowa ER25 - 14 mm - APX (7618)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Właściwości i zastosowanie:
- Tulejka zaciskowa ER do narzędzi z chwytem walcowym
- Dopuszczalne bicie 0,01
Dane techniczne:
| Parametr | Wartość | Jedn. | |
|---|---|---|---|
| d | 14 | mm | |
| D | 26 | mm | |
| L | 34 | mm |
Montaż tulejek w nakrętkach:
| | ||
| Montaż tulejki zaciskowej w nakrętce oprawki | Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Normy ER:
| | |||||||
| ER | d1 [mm] | Zakres zaciskania [mm] | d2 [mm] | d3 [mm] | aAT3 | l1 [mm] | l13 max [mm] |
|---|---|---|---|---|---|---|---|
| ER11 | 1÷7 | 0,5 | 11 | 11,5 | 8° | 18,0 | 6,6 |
| ER16 | 1÷10 | 0,5÷1 | 16 | 17,0 | 8° | 27,5 | 10,6 |
| ER20 | 1÷13 | 0,5÷1 | 20 | 21,0 | 8° | 31,5 | 11,5 |
| ER25 | 1÷16 | 0,5÷1 | 25 | 26,0 | 8° | 34,0 | 12 |
| ER32 | 1÷20 | 0,5÷1 | 32 | 33,0 | 8° | 40,0 | 13 |
| ER40 | 1÷30 | 1 | 40 | 41,0 | 8° | 46,0 | 15 |
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
Maksymalne średnice mocowania w zależności od typu tulejki ER:
Dostępności są informacyjne na podstawie danych z firmy APX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
Dane techniczne
| Otwór | cylindryczny |
| Typ tulejki | ER25 |
