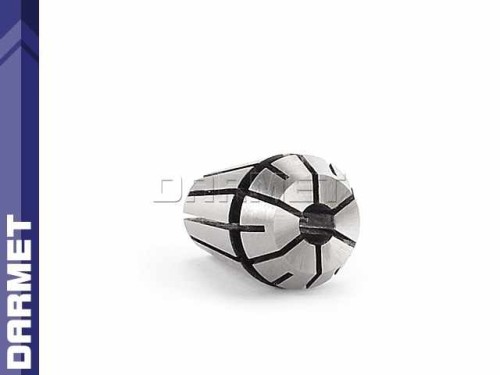

Tulejka zaciskowa ER16 - 6 mm - DARMET
Dostępność:
duża ilość
Wysyłka w:
24 godziny
Cena brutto:
38,13 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
31,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_TUL_ER16_06
Opis

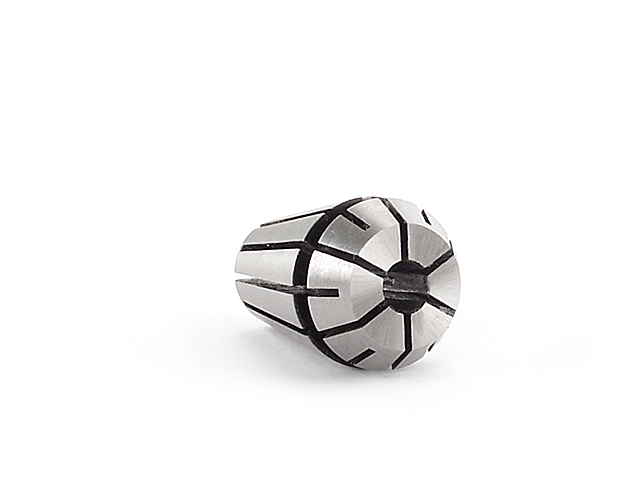

Właściwości i zastosowanie:
- Tulejka zaciskowa ER do narzędzi z chwytem walcowym.
- Naniesione oznaczenie na czole tulejki.
- Koszyczek kompatybilny z nakrętkami ER.
- Rowki pozwalają na sprężynowanie tulejki, pokręcanie nakrętką powoduje zwężanie i rozszerzanie otworu.
- Zakres mocowania: 6,0 - 5,1 mm.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| d | 6 | mm |
| D | 16 | mm |
| D1 | 17 | mm |
| D2 | 13,8 | mm |
| L | 27,5 | mm |
| L1 | 6,26 | mm |
| L2 | 4,0 | mm |
| L3 | 2,7 | mm |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
Maksymalne średnice mocowania w zależności od typu tulejki ER:
Dane techniczne
| Rozmiar | 5,5 - 6,0 mm |
| Otwór | cylindryczny |
| Typ tulejki | ER16 |
