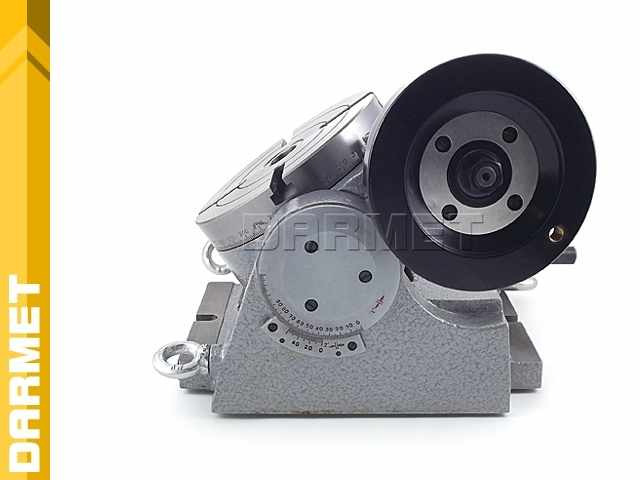

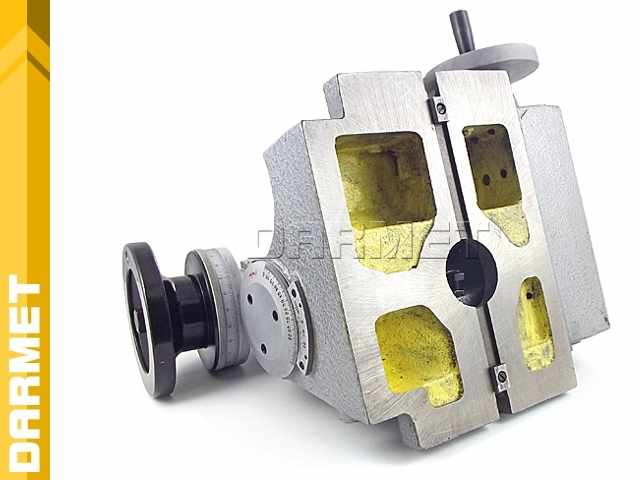

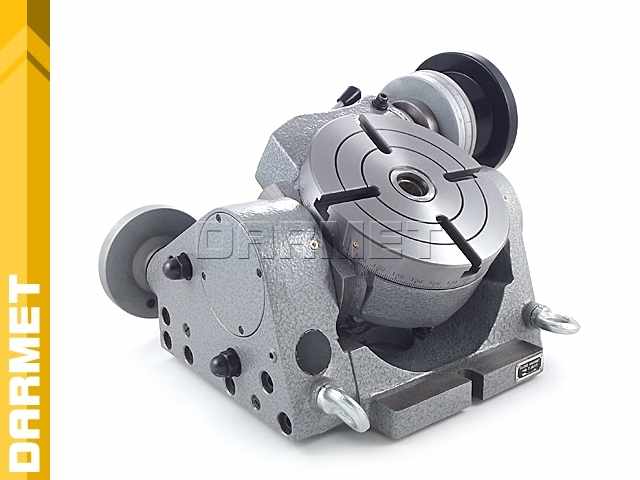

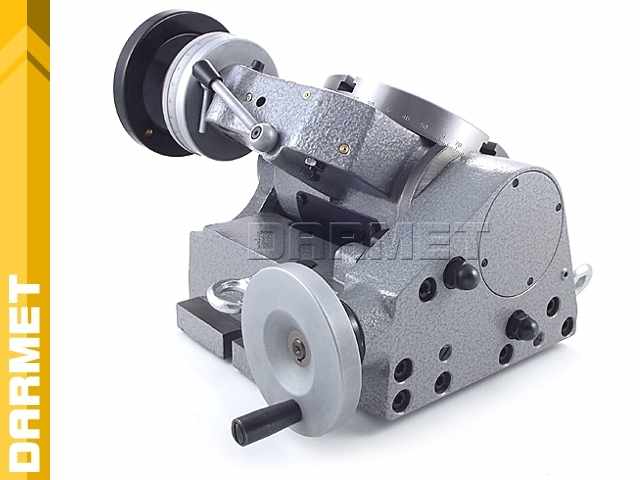

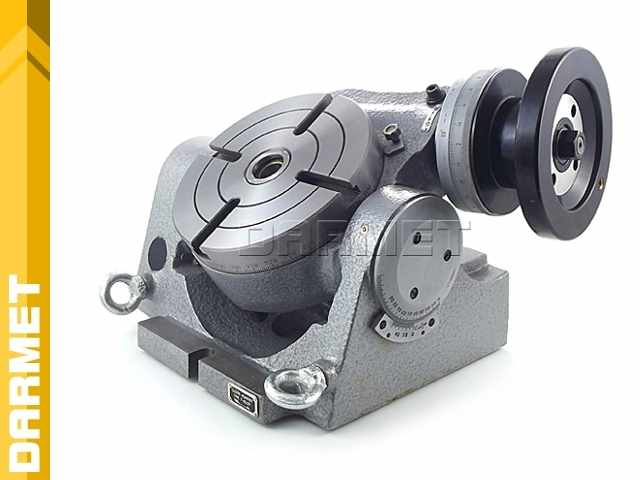

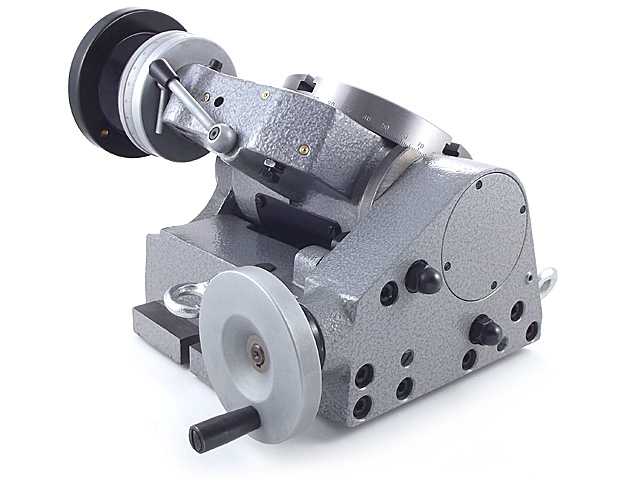

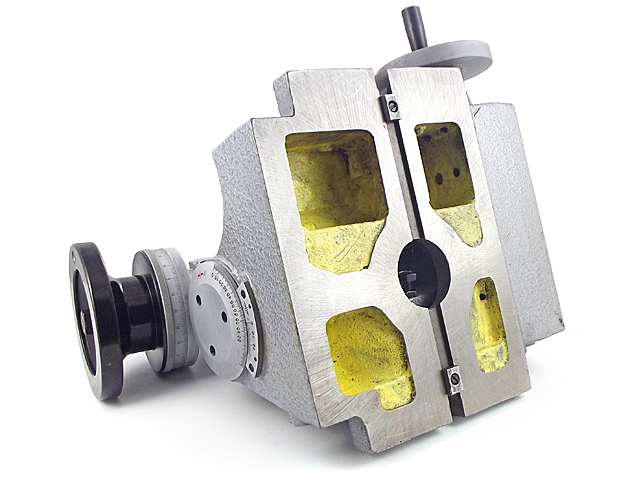

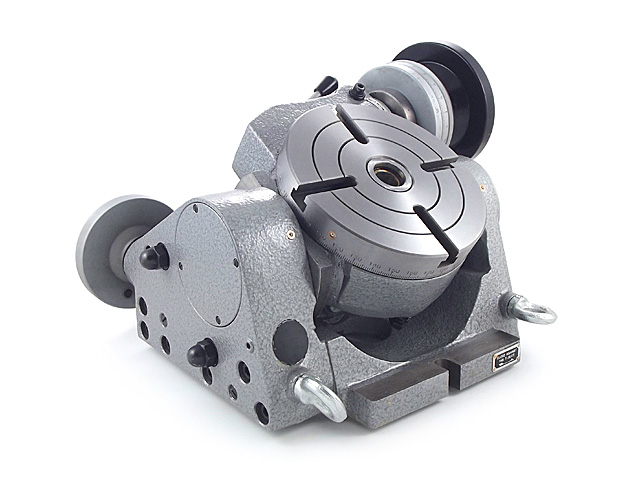

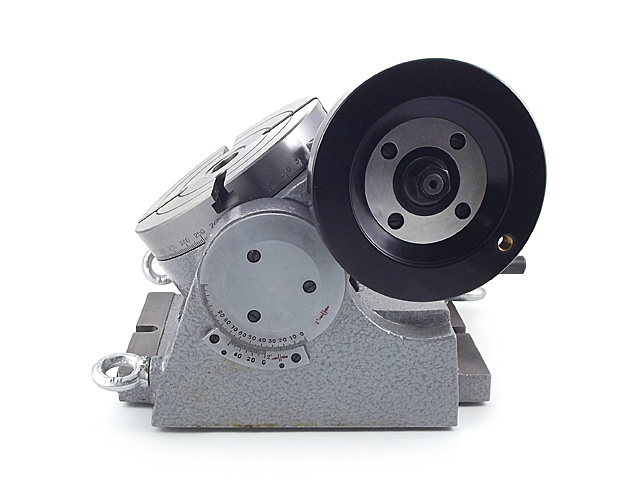

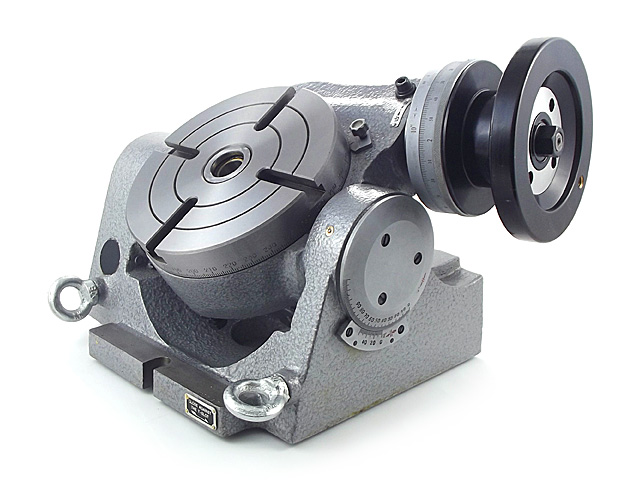

Stół obrotowy, podziałowy (uchylny) do frezarki - 160 mm
Opis
Właściwości i zastosowanie:
- Stół podziałowo - uchylny stanowi podstawowe wyposażenie frezarek, wytaczarek oraz wiertarek
- Możliwość wykonywania otworów i powierzchni pod określonym kątem w jednym zamocowaniu
- Przyrząd można zastosować w pozycji pionowej wraz z konikiem

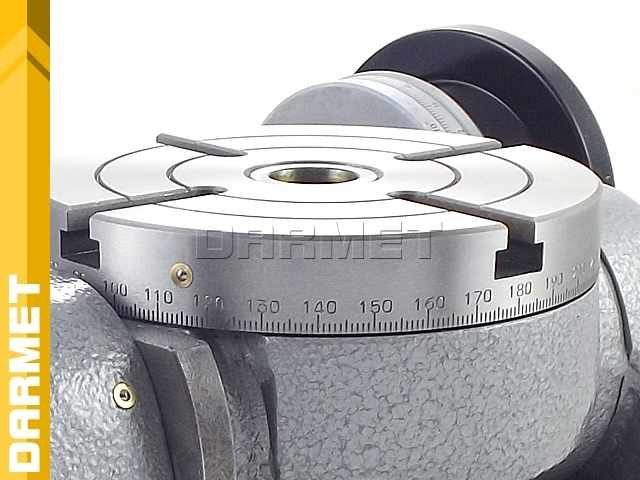

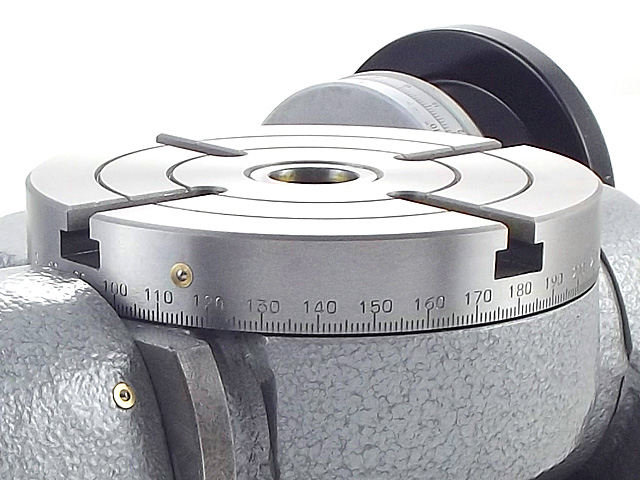

- Stół posiada tarczę podziałową obrotową ze skalą 360° oraz możliwość pochylenia pod kątem od 0° do 90°
- Rozstaw kątowy rowków wpustowych: 90°
- Podział przekładni ślimakowej: 1,5
- Przełożenie przekładni ślimakowej: 1:90
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
Stożek Morse'a | MK2 | |
D | 160 | mm |
H | 160 | mm |
H1 | 100 | mm |
L | 255 | mm |
B | 172 | mm |
Wymiary otworu ustalającego | ø25 x 6 | mm |
Rowek T-eowy | 10 | mm |
Wpust ustalający | 12 | mm |

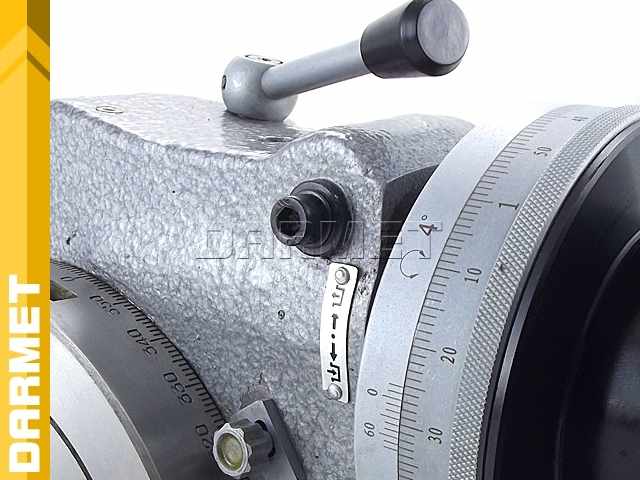

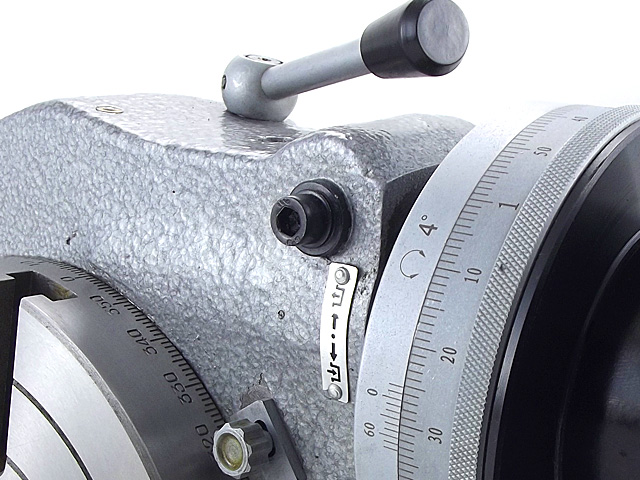

Kąt obrotu tarczy przy 1 obrocie przekładni ślimakowej | 4° (1' - dokładność podziałki na kółku ręcznym) | |
Dokładność noniusza obrotu stołu | 10" | |

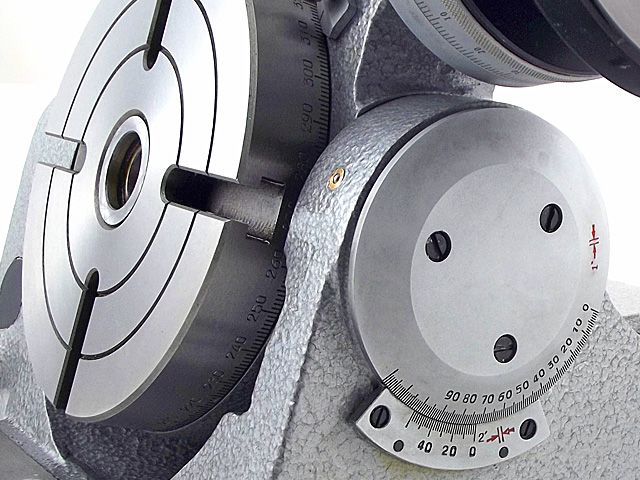

Dokładność noniusza nachylenia stołu | 2" | |
Waga | 43,0 | kg |
