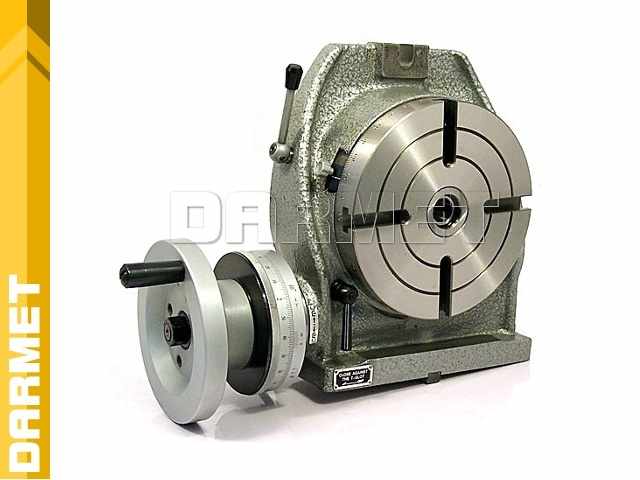

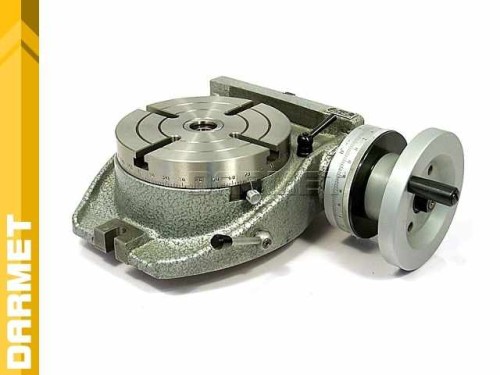

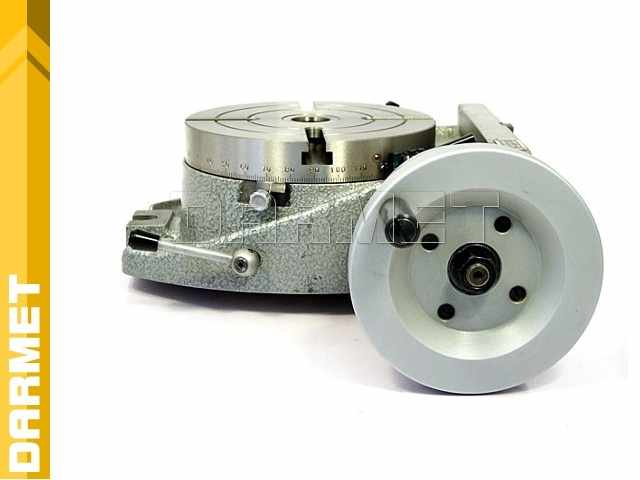

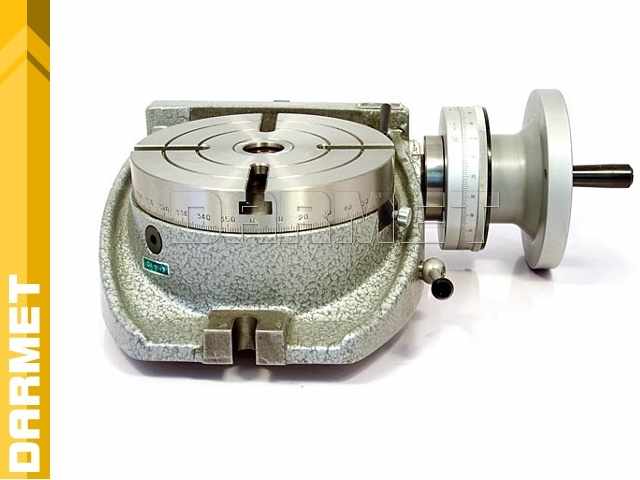

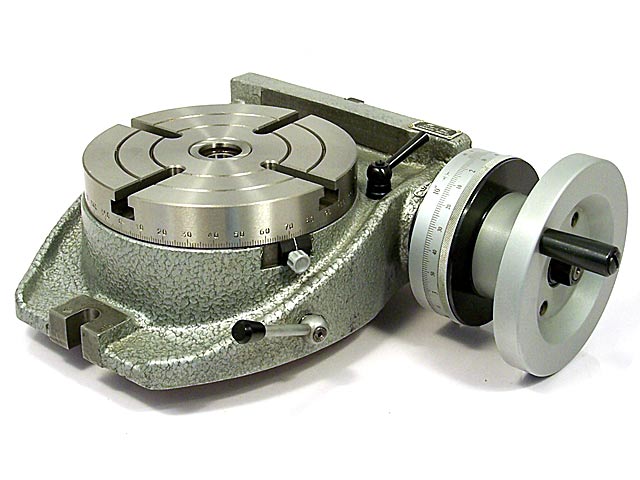

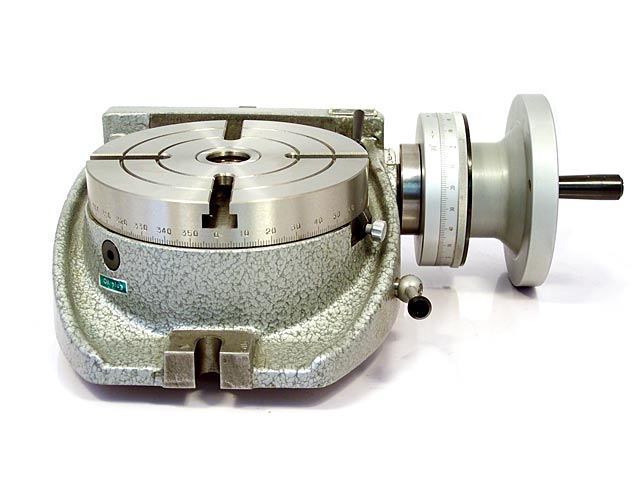

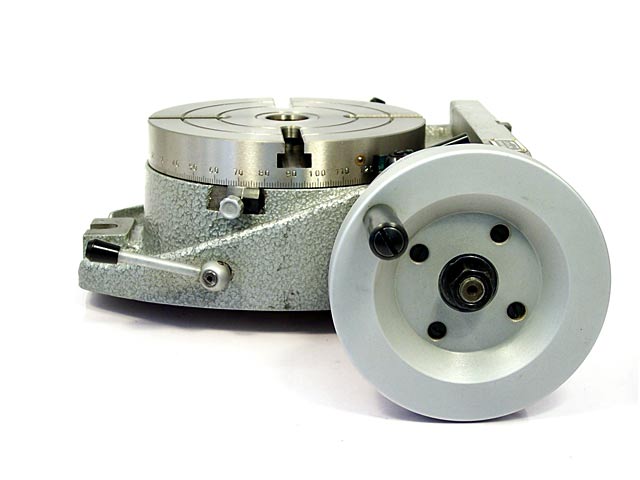

Stół obrotowy, podziałowy (pion i poziom) do frezarki - 160 mm
Opis
Właściwości i zastosowanie:
- Stół obrotowy podziałowy do frezowania powierzchni zakrzywionych przy frezowaniu obrotowym
- Do frezowania płaskich powierzchni pod odpowiednim kątem do określonej bazy
- Do frezowania lub wiercenia z podziałem kątowym

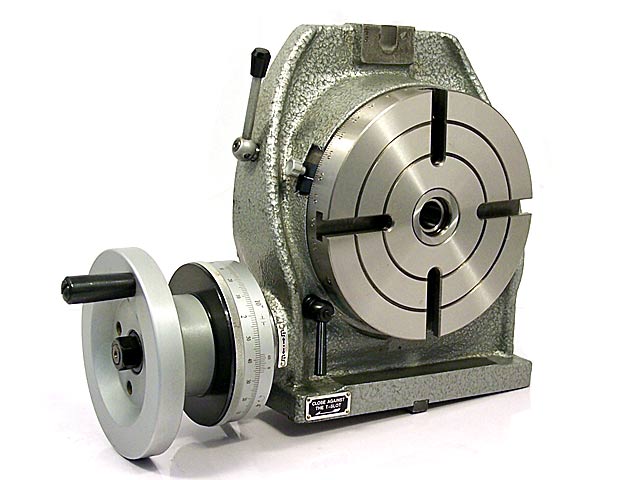

- Do zamocowania w poziomie z konikiem
- Podział kątowy pozwala na wykonanie detali o skomplikowanych kształtach
- Detal obrabiany jest mocowany w specjalnym uchwycie umieszczonym na stole obrotowym lub bez uchwytu bezpośrednio na stole obrotowym
- Możliwość obrotu o 360°
- Rozstaw kątowy rowków wpustowych: 90°
- Podział przekładni ślimakowej: 1,5
- Przełożenie przekładni ślimakowej: 1:90
Dane techniczne:
Parametr | Wartość | Jedn. |
---|---|---|
Stożek Morse'a | MK2 | |
Wymiary (B x A x H) | 242 x 196 x 85 | mm |
C | 125 | mm |
D | 160 | mm |
E | 10 | mm |
F | 12 | mm |
L | 194 | mm |
N | 82 | mm |
P | 37 | mm |
d | 25 | mm |
Waga | 30,0 | kg |
|
|
|

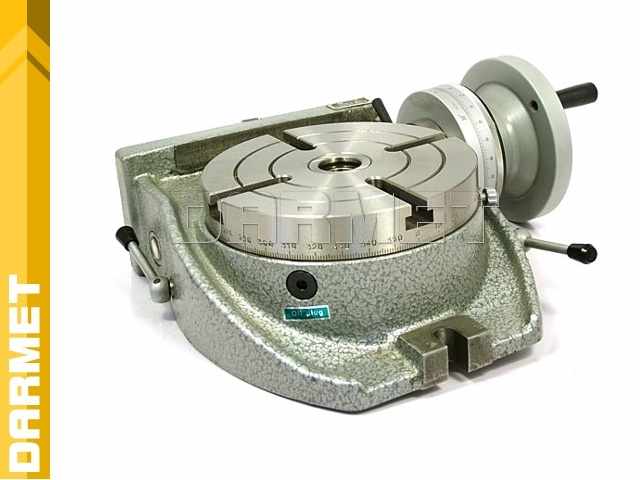

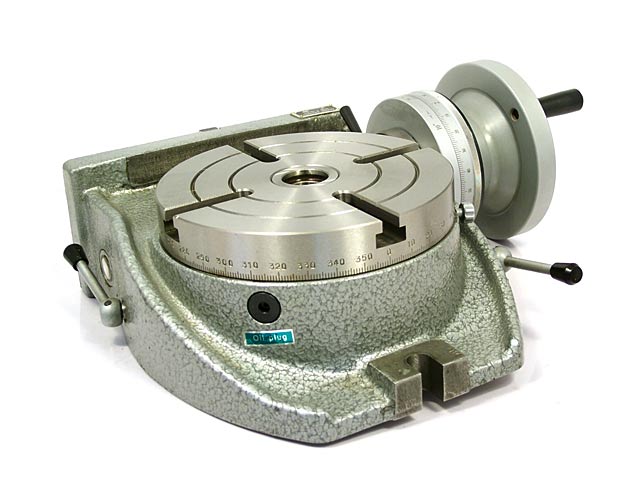

Rowki teowe umożliwiają dokładne mocowanie detalu obrabianego na stole. Podziałka na tarczy stołu ma dokładność 1°. | Plastikowe okienko w zbiorniku wskazuje poziom oleju. | Dokładność podziałki na korbie wynosi 10”. Pełny obrót korby obraca stół o 4°. |
