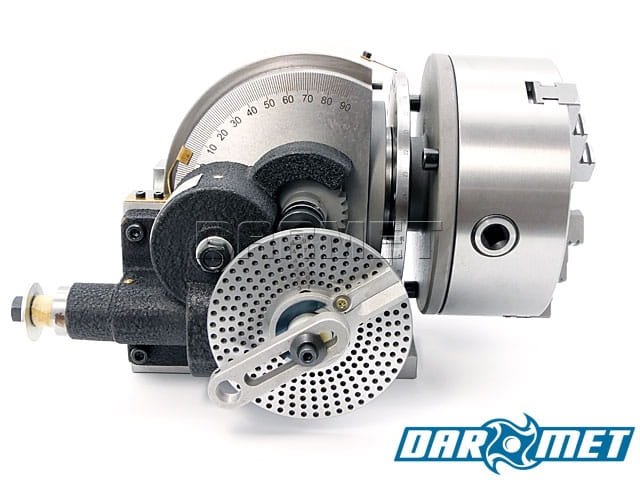

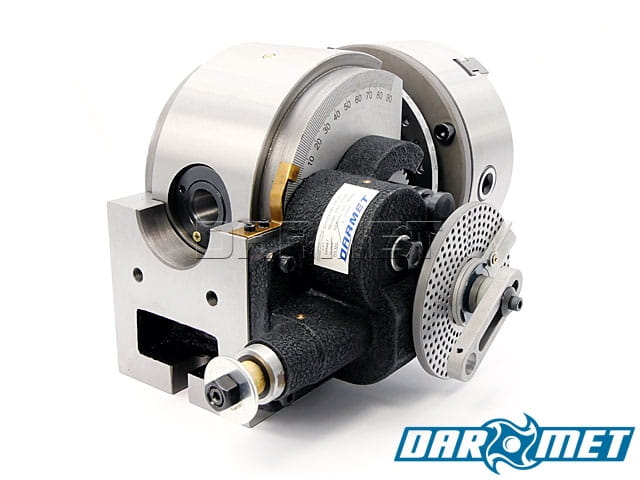

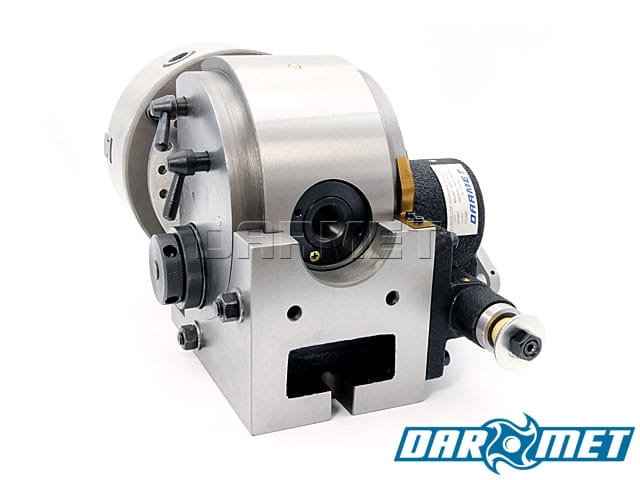

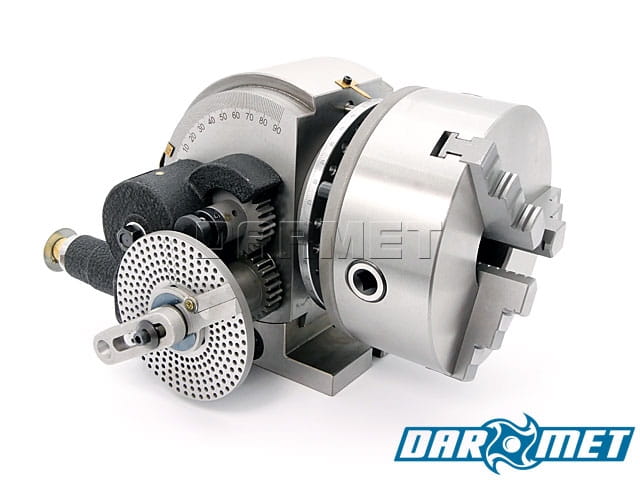

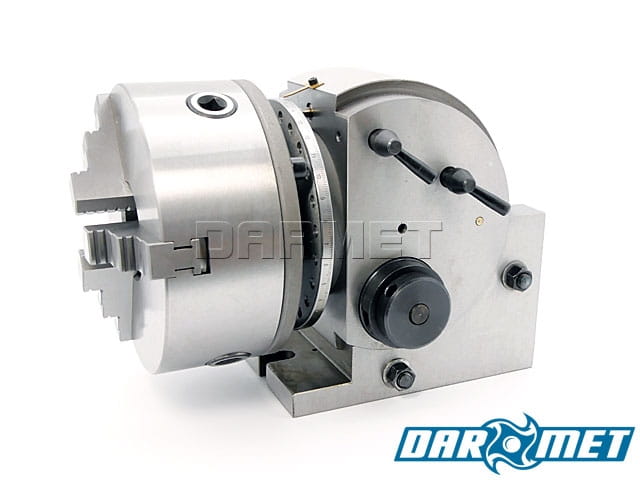

Podzielnica uniwersalna z uchwytem tokarskim 200 mm - DARMET (DM-2732)
Opis
Właściwości i zastosowanie:
- Uniwersalna podzielnica przeznaczona jest do frezowania, roztoczenia, szlifowania, świdrowania, trasowania i innych prac związanych z obrotem detalu na daną wielkość.
- Zapewnia precyzyjny bezpośredni, prosty i różnicowy podział.
- Dzięki głowicy możliwe jest precyzyjne nacięcie spiralnych rowków.
- Oś wrzeciona moze ustawiać się pod kątem od 90° do -10° od poziomu.
- Stosunek przekładni pary ślimakowej - 1:40.
- Uchwyt tokarski o rozmiarze 200 mm.
Dane techniczne głowicy podziałowej:
Parametr | Wartość | Jednostka |
---|---|---|
A | 365 | mm |
B | 272 | mm |
H | 236 | mm |
h | 135 | mm |
a | 213 | mm |
b | 134 | mm |
g | 16 | mm |
Stożek Morse'a | MK4 | |
A1 | 183 | mm |
B1 | 88 | mm |
H1 | 156 | mm |
h | 135 | mm |
a1 | 175 | mm |
b1 | 124 | mm |
g1 | 16 | mm |

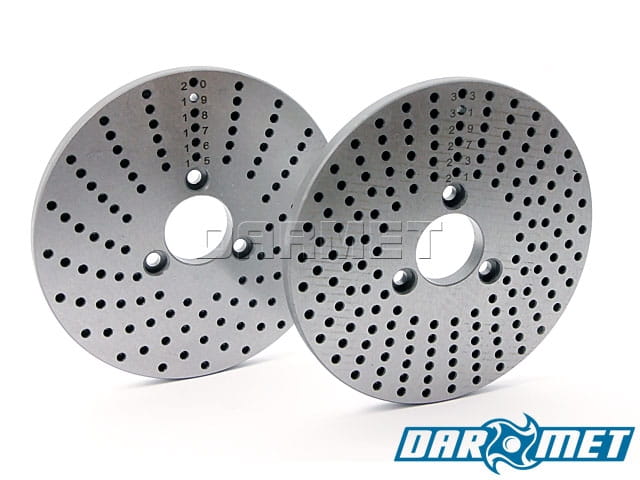

Tarcze podziałowe:
Tarcza | Liczba otworów na okręgu | |||||
---|---|---|---|---|---|---|
A | 15 | 16 | 17 | 18 | 19 | 20 |
B | 21 | 23 | 27 | 29 | 31 | 33 |
C | 37 | 39 | 41 | 43 | 47 | 49 |

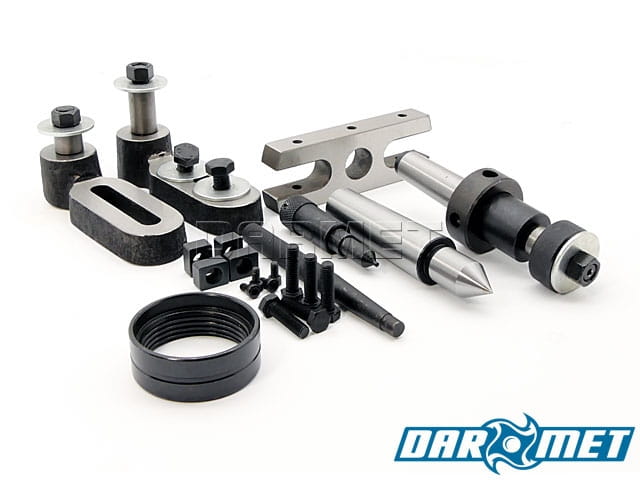

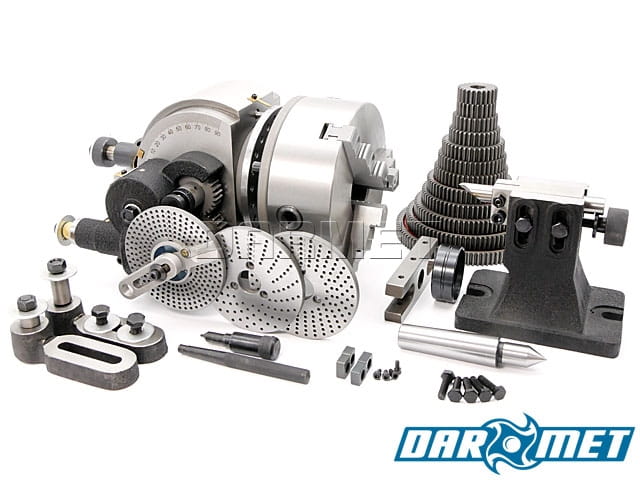

Wyposażenie:
Uchwyt tokarski | 1 szt. |
Podzielnica | 1 szt. |

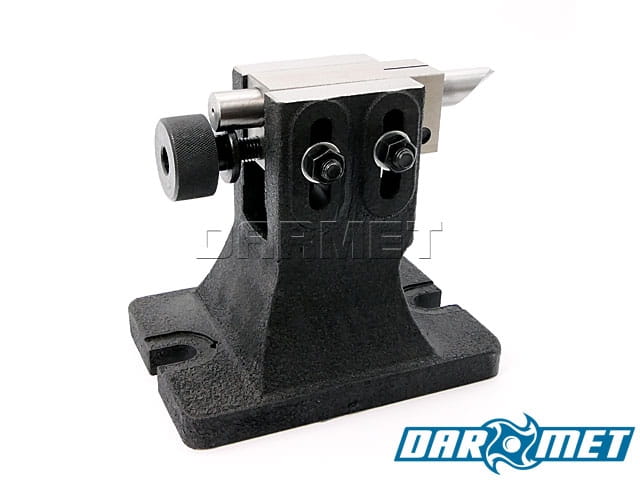

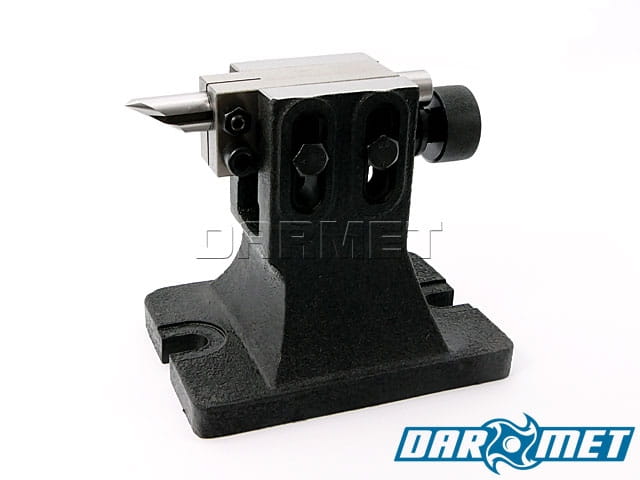

Konik | 1 szt. |
Tarcze podziałowe | 3 szt. |

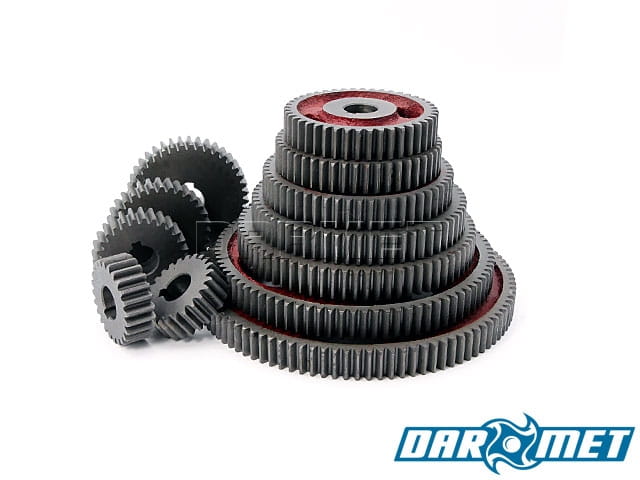

Koła zębate | 12 szt. |
Zębatki | 2 szt. |
Trzpień | 1 szt. |
Kieł tokarski | 1 szt. |
Adapter | 1 szt. |
Sworzeń | 2 szt. |
