Uchwyt tokarski samocentrujący | żeliwny | 3 - szczękowy | 125 mm | chwyt Morse MK3 łożyskowany - DARMET (DM-MW3-D125)
Dostępność:
brak towaru
Cena brutto:
787,20 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
640,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_UCH_377_125_MS3
Opis
Właściwości i zastosowanie:

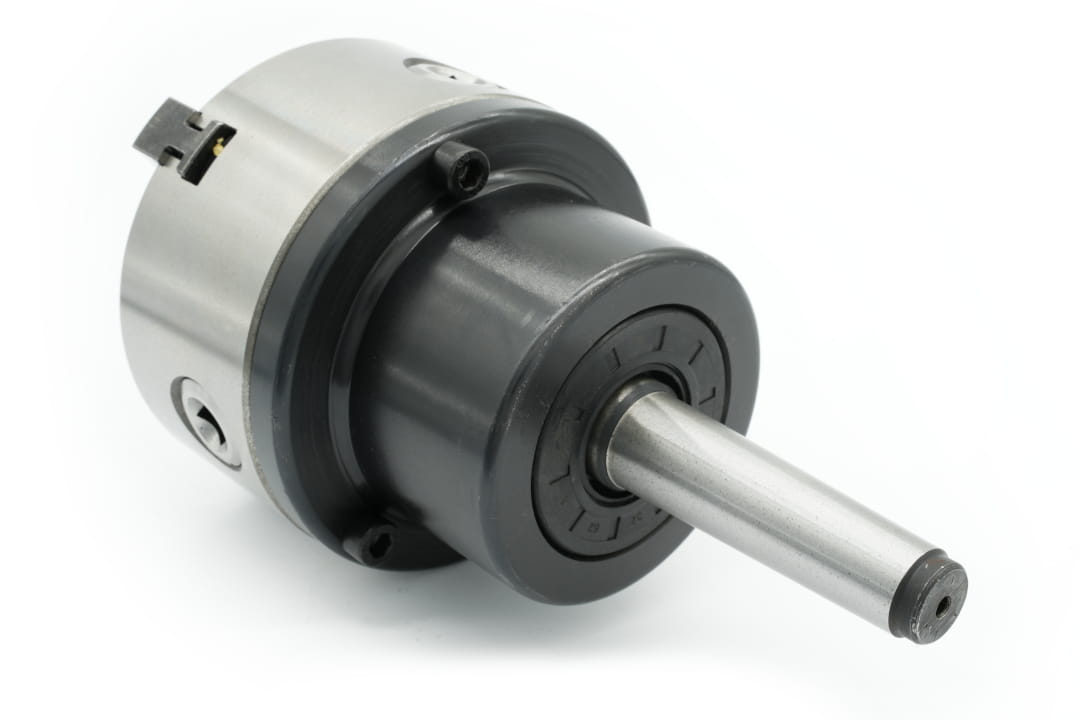

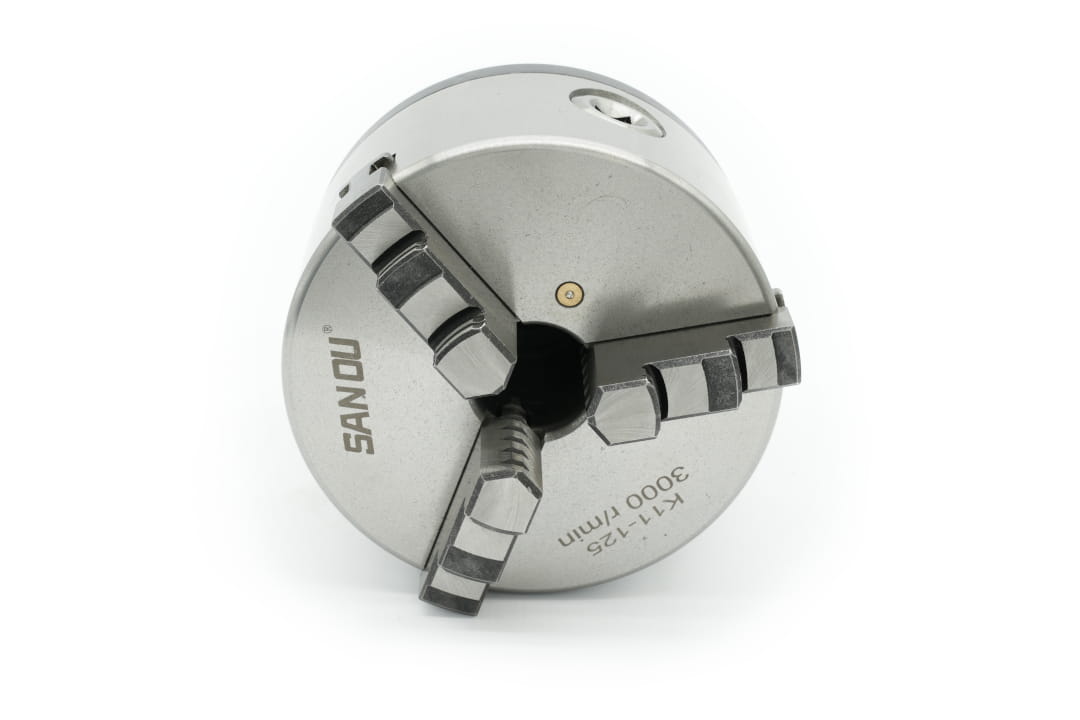

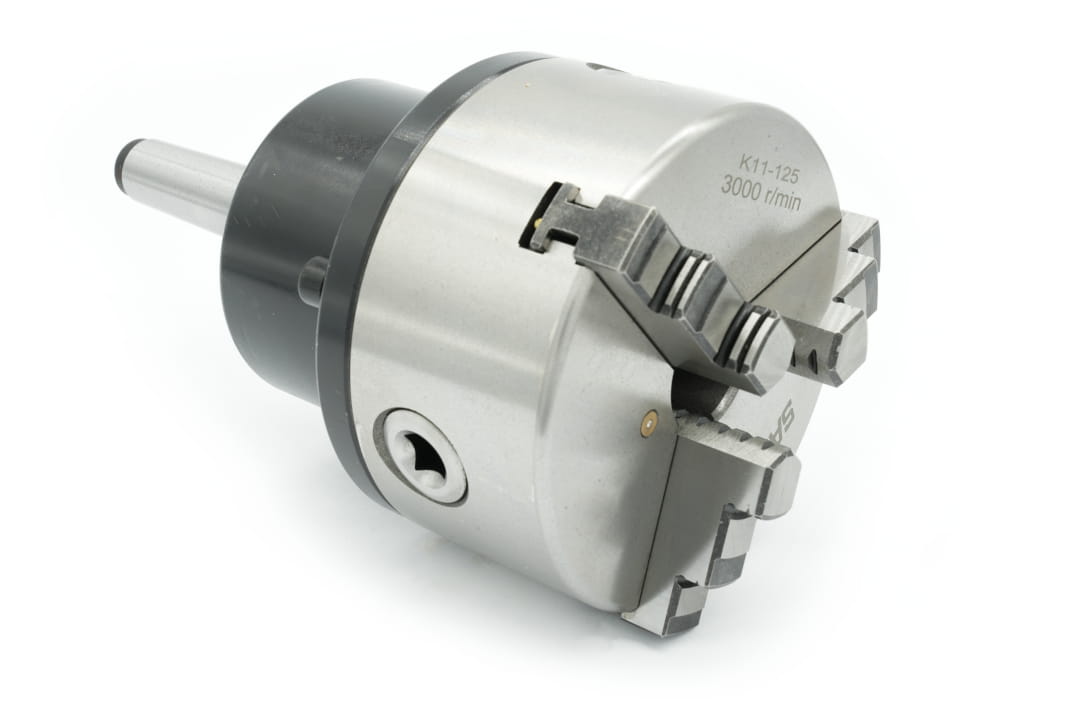

- Uchwyt tokarski 3-szczękowy o rozmiarze 125 mm, zamocowany na płycie obrotowej z trzpieniem Morse MK3.

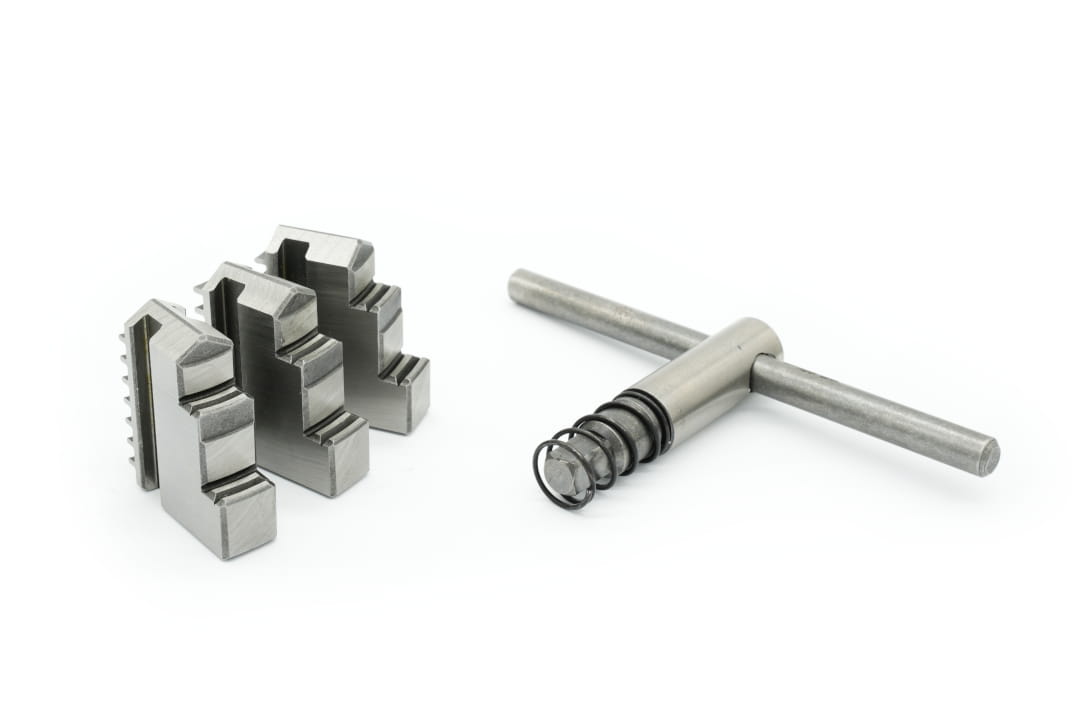

- Zestaw obejmuje komplet szczęk zewnętrznych i wewnętrznych, wraz z kluczem do uchwytu tokarskiego.
- Montaż uchwytu odbywa się za pomocą trzech śrub, od tyłu na tarczy zabierakowej.
- Konstrukcja uchwytu charakteryzuje się solidnym łożyskiem kulkowym, co gwarantuje płynne i precyzyjne działanie.
- Korpus główny i trzpień stożkowy są wykonane z wysokiej jakości stali węglowej i hartowane w celu zapewnienia wysokiej wydajności i stabilności.
- Uchwyt jest przystosowany do prac tokarskich przy maksymalnej prędkości obrotowej wynoszącej 3000 obr./min.
- Uchwyt tokarski jest zamontowany na podstawie obrotowej.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 125 mm |
| D1 | 95 mm |
| D2 | 108 mm |
| D3 | 30 mm |
| H1 | 58 mm |
| h | 4 mm |
| z - d (lość śrub) | 3 - M8 |
| Obroty max. | 3000 obr./min |
| Waga | 5,1 kg |
Wyposażenie:
- uchwyt tokarski
- szczęki jednolite zewnętrzne
- szczęki jednolite wewnętrzne
- klucz
Zakres mocowania:
| Wielkość uchwytu | Szczęki zewnętrzne | Szczęki wewnętrzne | |
| A - A1 | B - B1 | C - C1 | |
| 080 | 2 - 22 | 25 - 70 | 22 - 63 |
| 100 | 2 - 30 | 30 - 90 | 30 - 80 |
| 125 | 2,5 - 40 | 38 - 125 | 38 - 110 |
| 160 | 3 - 55 | 50 - 160 | 55 - 145 |
| 200 | 4 - 85 | 65 - 200 | 65 - 200 |
| 250 | 6 - 110 | 80 - 250 | 90 - 250 |
| 315 | 10 - 140 | 95 - 315 | 100 - 315 |
Dokładność:
|
Wielkość uchwytu |
Schemat pomiarów | ||||||
|
|
 |
 |
 |
||||
| a | b | a | b | a | b | ||
| 080, 100, 125, 160 | 0,040 | 0,040 | 0,060 L=50 | 0,075 | 0,040 | 0,075 | 0,040 |
| 200, 250 | 0,055 | 0,060 | 0,080 L=50-75 | 0,075 | 0,050 | 0,075 | 0,050 |
| 315 | 0,070 | 0,075 | 0,100 L=75 | 0,100 | 0,060 | 0,100 | 0,060 |
Dane techniczne
| Rodzaj szczęk | jednolite |
| Ilość szczęk | 3 |
| Typ | samocentrujący |
| Rozmiar | 125 mm |
| Korpus | żeliwny |
