Uchwyt tokarski samocentrujący, żeliwny, 3 - szczękowy | 100 mm | chwyt Morse MK3 łożyskowany (DM-MW3-D100)
Dostępność:
brak towaru
Cena brutto:
738,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
600,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_UCH_377_100_MS3
Opis
Właściwości i zastosowanie:

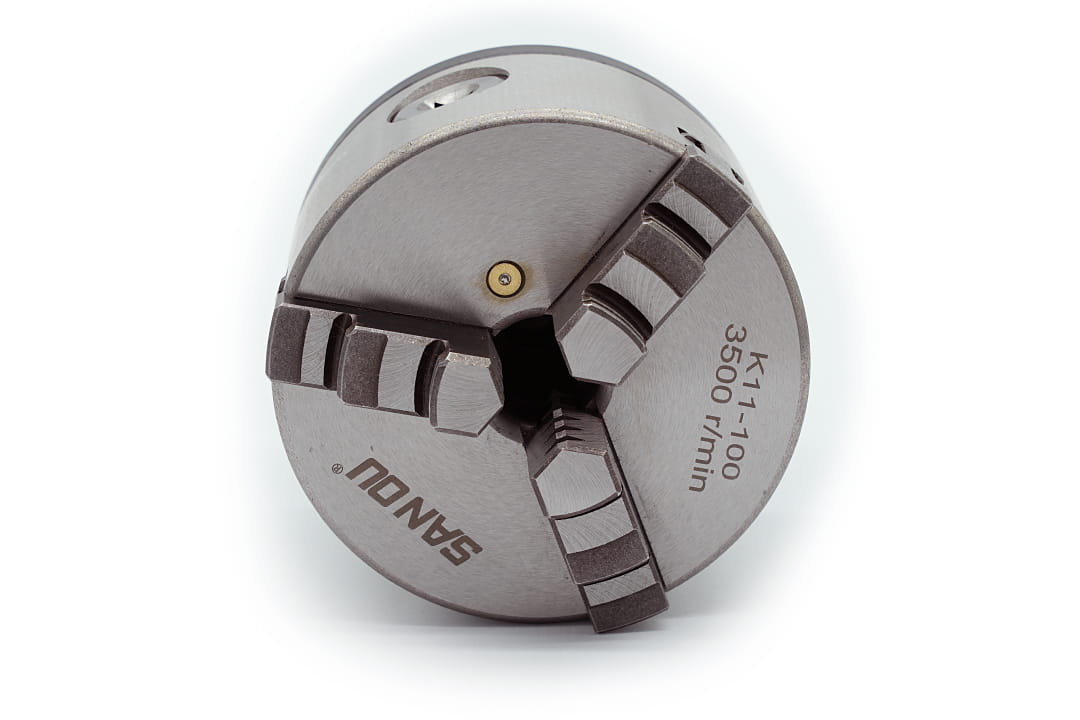

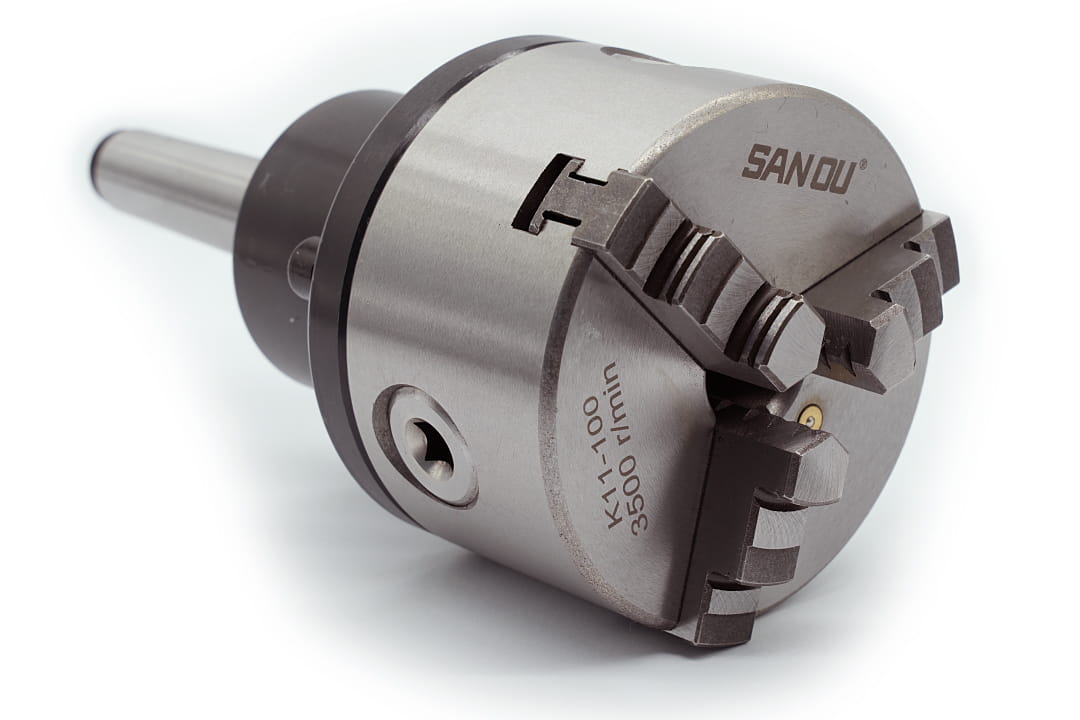

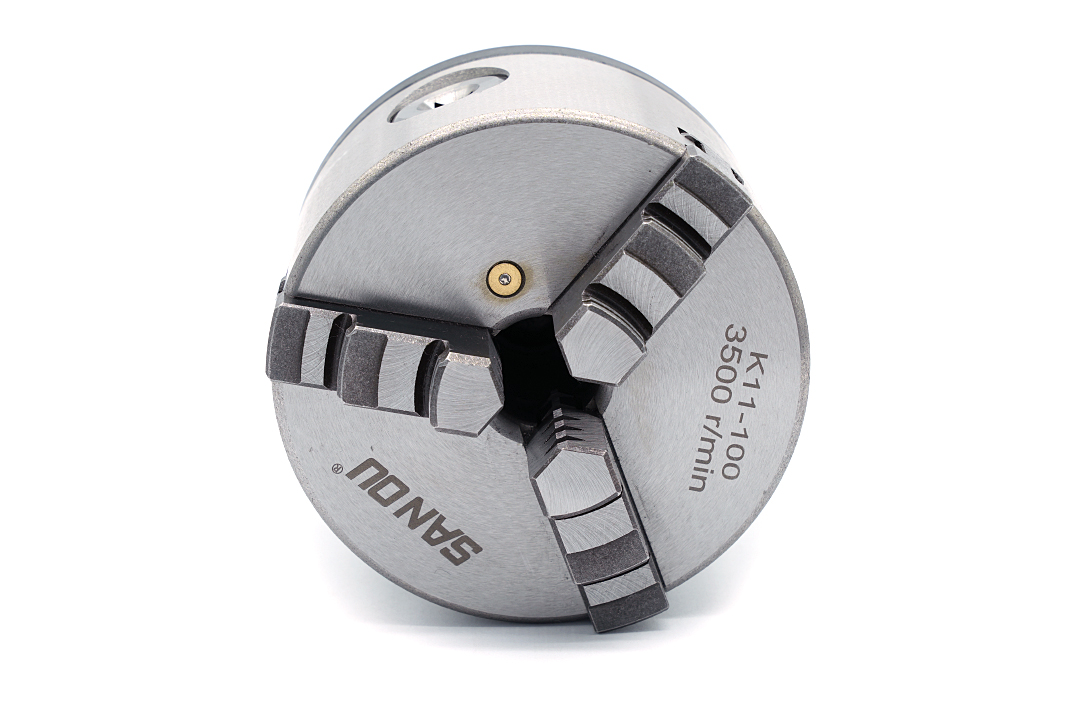

- 3-szczękowy uchwyt tokarsk w rozmiarze 100 mm osadzony na płycie obrotowej z trzpieniem Morse MK3.
- W zestwie komplet szczęk zewnętrznych i wewnętrznych oraz klucz do uchwytu tokarskiego.
- Uchwyt montowany 3 śrubami od tuły na tarczy zabierakowej.

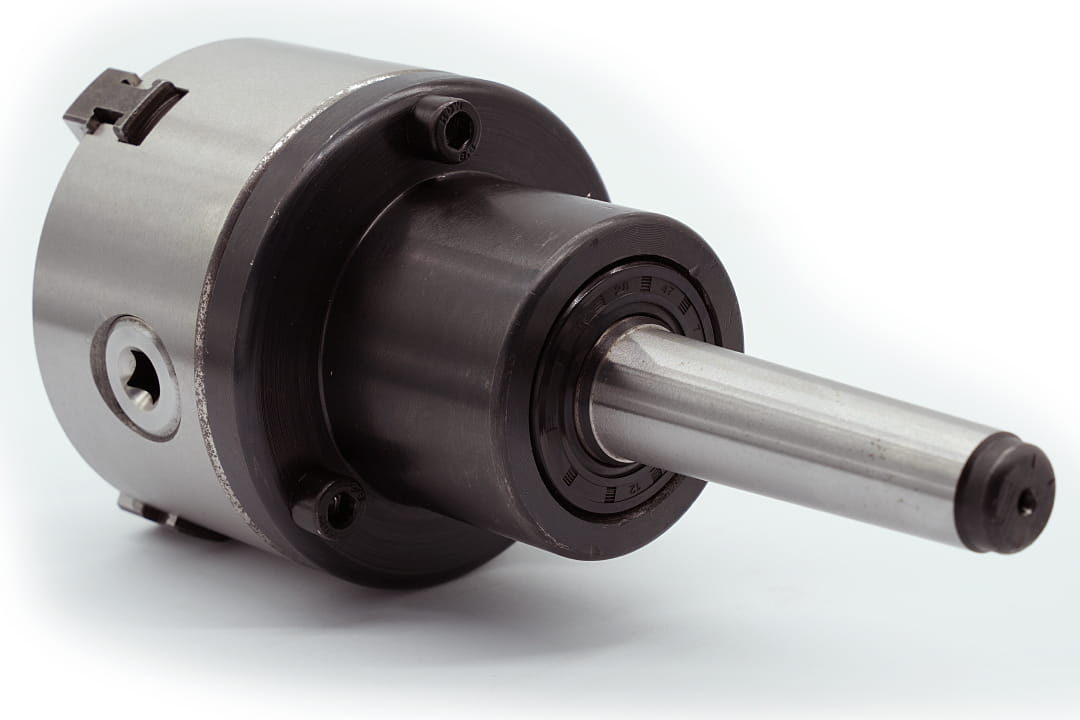

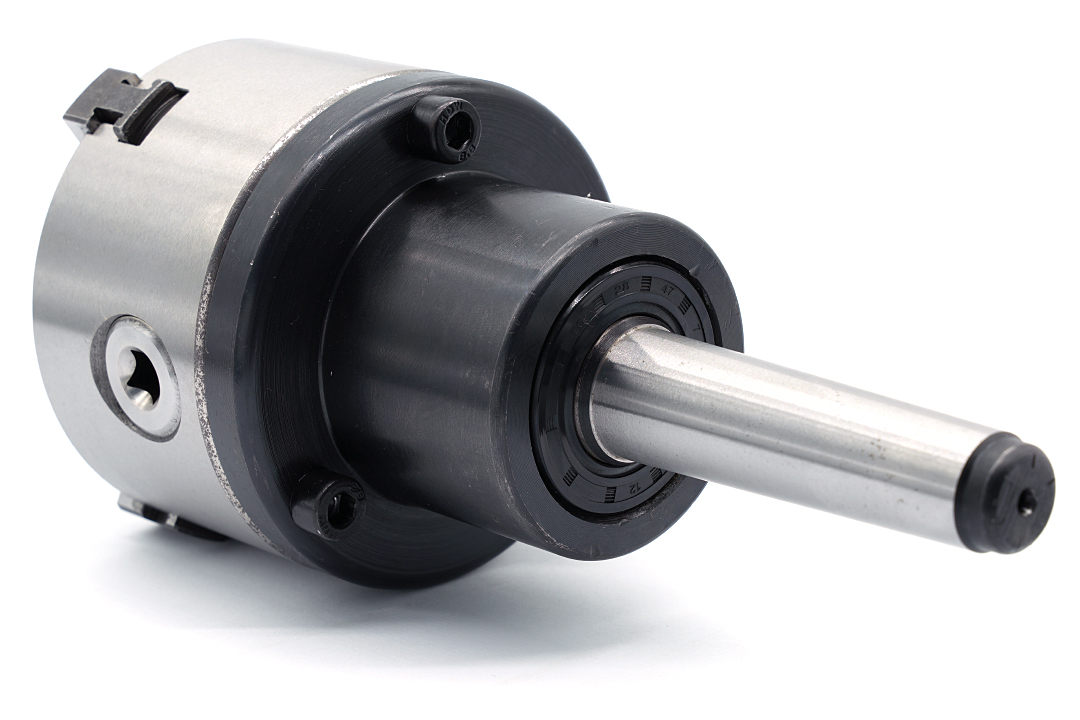

- Konstrukcja z łożyskiem kulkowym.
- Korpus główny i trzpień stożkowy są wykonane z wysokiej jakości stali węglowej i hartowane w celu zapewnienia wysokiej wydajności i stabilności.
- Stosowany przy pracach tokarskich z maksymalnymi obrotami 3500 na minutę.

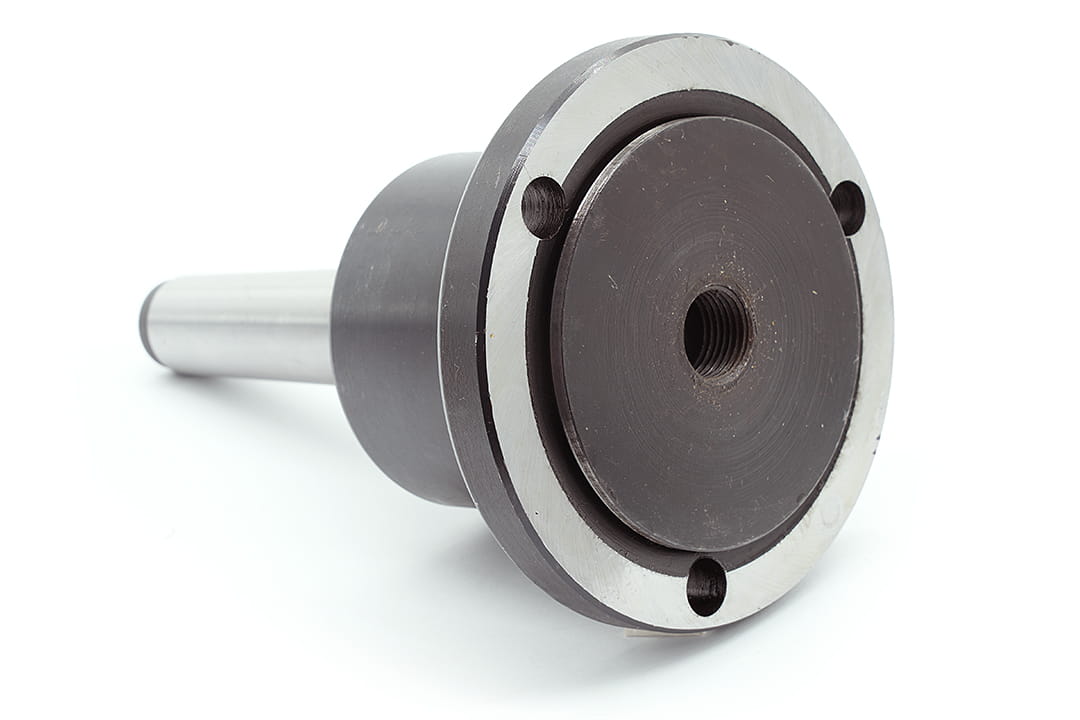

- Uchwyt tokarski jest zamontowany na podstawie obrotowej.

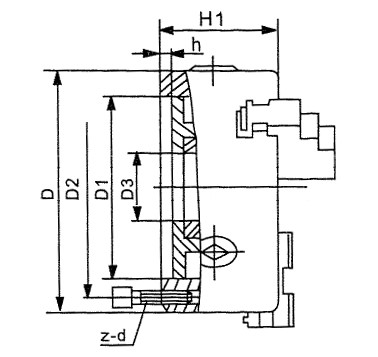

Dane techniczne:
| Parametr | Wartość | Jednostka |
|---|---|---|
| D | 100 | mm |
| D1 | 72 | mm |
| D2 | 84 | mm |
| D3 | 22 | mm |
| H1 | 56 | mm |
| h | 4 | mm |
| z - d (lość śrub) | 3 - M8 | |
| Obroty max. | 3500 | obr/min |
| Waga | 4,1 | kg |
Wyposażenie:
uchwyt tokarski
szczęki jednolite zewnętrzne
szczęki jednolite wewnętrzne
klucz
Zakres mocowania:
| Wielkość uchwytu | Szczęki zewnętrzne | Szczęki wewnętrzne | |
| A - A1 | B - B1 | C - C1 | |
| 080 | 2 - 22 | 25 - 70 | 22 - 63 |
| 100 | 2 - 30 | 30 - 90 | 30 - 80 |
| 125 | 2,5 - 40 | 38 - 125 | 38 - 110 |
| 160 | 3 - 55 | 50 - 160 | 55 - 145 |
| 200 | 4 - 85 | 65 - 200 | 65 - 200 |
| 250 | 6 - 110 | 80 - 250 | 90 - 250 |
| 315 | 10 - 140 | 95 - 315 | 100 - 315 |
Dokładność:
|
Wielkość uchwytu |
Schemat pomiarów | ||||||
|
|
 |
 |
 |
||||
| a | b | a | b | a | b | ||
| 080, 100, 125, 160 | 0,040 | 0,040 | 0,060 L=50 | 0,075 | 0,040 | 0,075 | 0,040 |
| 200, 250 | 0,055 | 0,060 | 0,080 L=50-75 | 0,075 | 0,050 | 0,075 | 0,050 |
| 315 | 0,070 | 0,075 | 0,100 L=75 | 0,100 | 0,060 | 0,100 | 0,060 |
