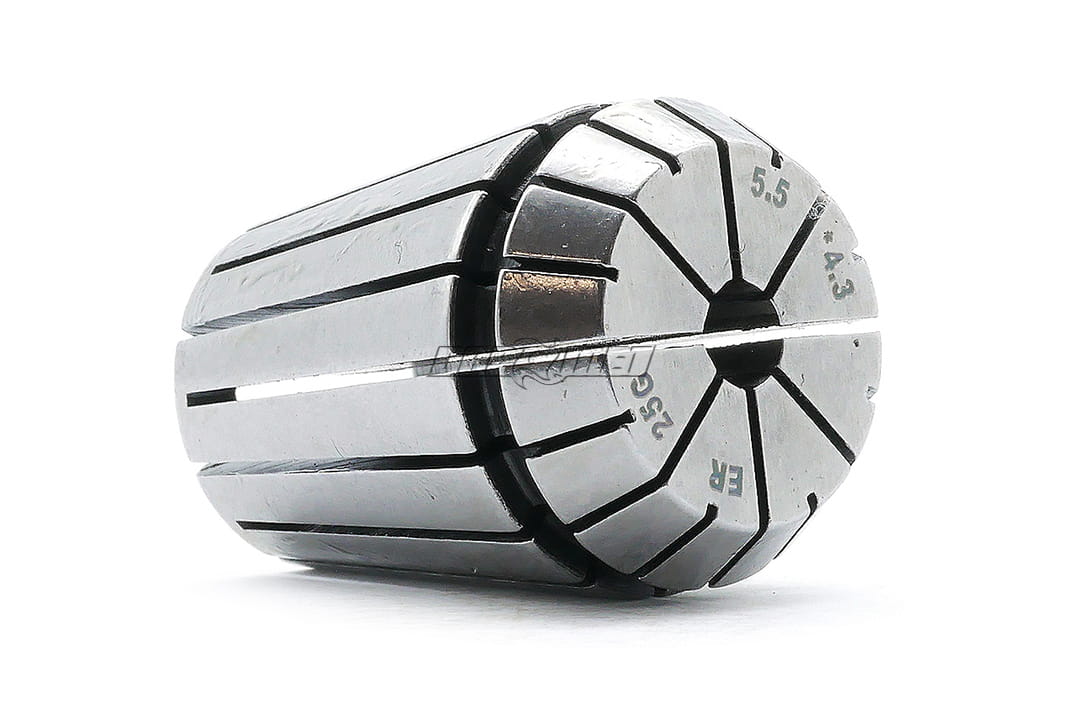

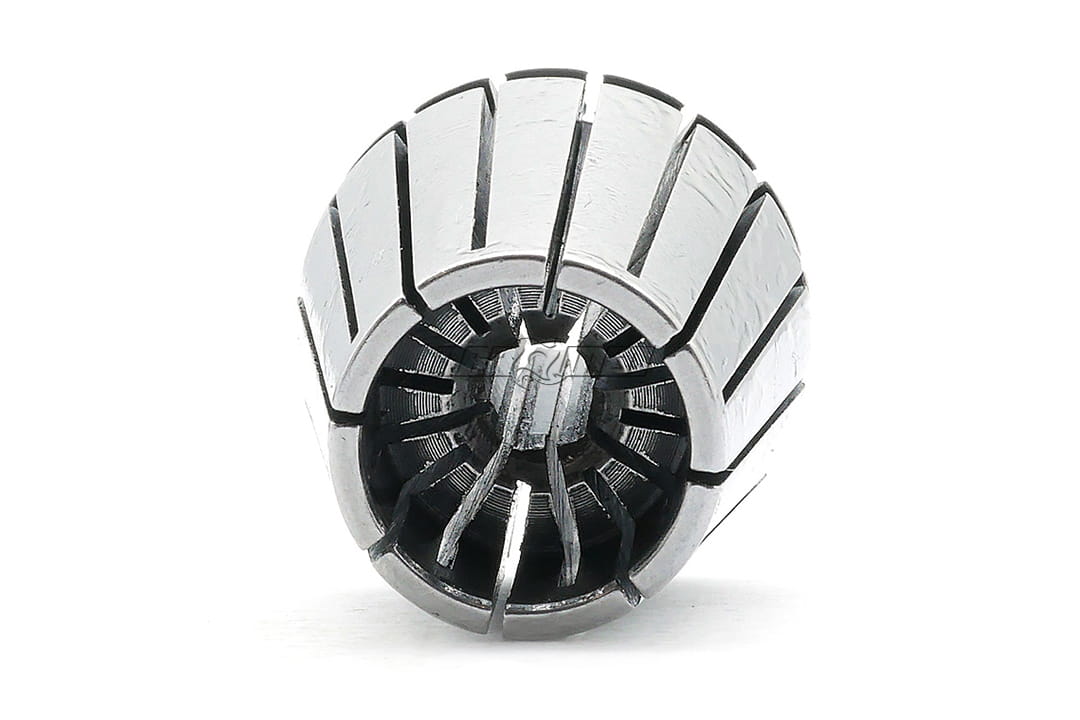

Tulejka zaciskowa do gwintowników | ER25 - 5,5 x 4,3 mm - DARMET

Dostępność: średnia ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 76,26 zł 76.26
Cena netto: 62,00 zł
ilość szt.
Zyskujesz 7 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: DARMET
Kod produktu: DM_710_ER25_05,5X4,3
Pin It

Opis

Informacje:

Specyfikacja techniczna:

Tulejka zaciskowa ER16 - 3,5x2,7

Parametr Wartość
M 5 mm
d 5,5 mm
SW 4,3 mm
D 26 mm
L 34 mm



Montaż tulejek w nakrętkach:

Montaż tulejki zaciskowej

w nakrętce oprawki

Tulejka prawidłowo zamontowana Demontaż tulejki zaciskowej



Normy ER:

Tulejka zaciskowa

ER d1
[mm]
Zakres zaciskania
[mm]
d2
[mm]
d3
[mm]
aAT3 l1
[mm]
l13 max
[mm]
ER11 1÷7 0,5 11 11,5 18,0 6,6
ER16 1÷10 0,5÷1 16 17,0 27,5 10,6
ER20 1÷13 0,5÷1 20 21,0 31,5 11,5
ER25 1÷16 0,5÷1 25 26,0 34,0 12
ER32 1÷20 0,5÷1 32 33,0 40,0 13
ER40 1÷30 1 40 41,0 46,0 15



Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:



  • Tulejkę włożyć pod kątem do nakrętki
  • Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
  • Wcisnąć tulejkę do nakrętki (rys. B)
  • Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia

Dane techniczne

Rozmiar 5,5 - 6,0 mm
Otwór do gwintowników
Typ tulejki ER25
