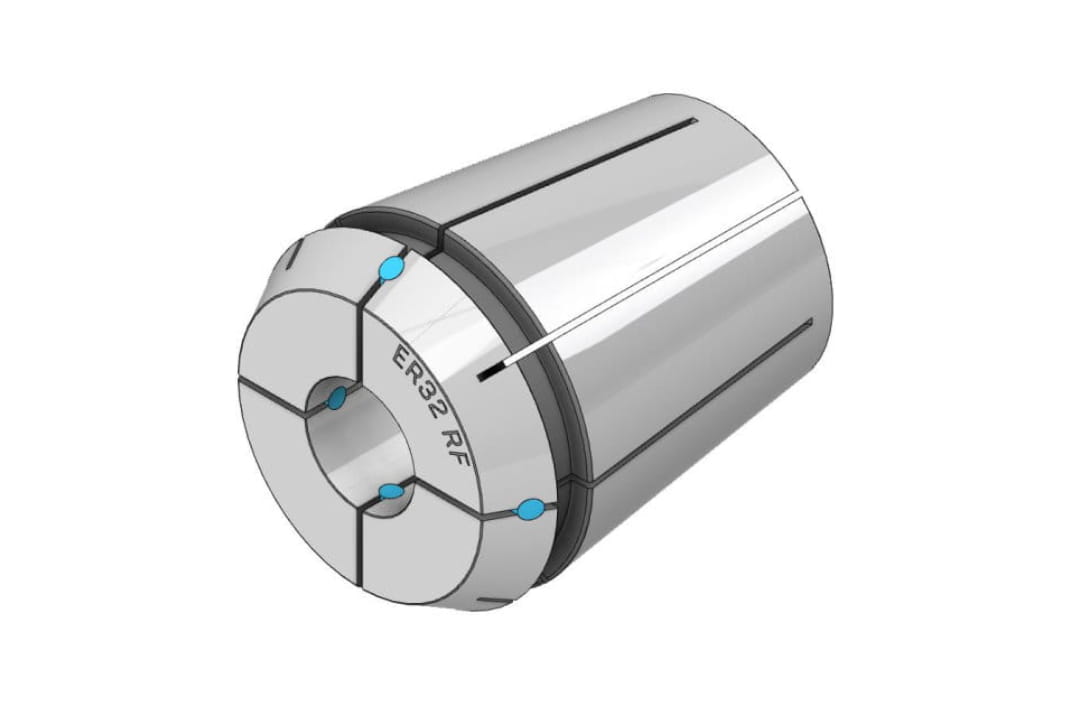

Tulejka zaciskowa ER32 RF z uszczelnieniem - 12 mm - FATPOL (DIN6499)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Właściwości i zastosowanie:
- Tulejka zaciskowa ER do narzędzi z chwytem walcowym.
- Koszyczek przeznaczony do oprawek zaciskowych ER32.
- z uszczelnieniem typu RF
Dane techniczne:

| Parametr | Wartość |
|---|---|
| Typ | ER32 |
| Typ rozszerzony | 470E |
| Norma bazowa | DIN6499 |
| Zakres zacisku (w dół) | nominalny |
| Średnica zewnętrzna(⌀D) | 33,0 mm |
| Średnica wewnętrzna(⌀d) | - |
| Wysokość(L) | 40,0 mm |
| Twardość | 44-46 HRC |
| Bicie osiowe | do 8 μm |
Montaż tulejek w nakrętkach:

Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia

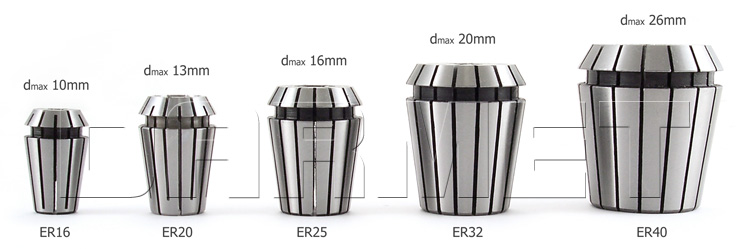

Maksymalne średnice mocowania w zależności od typu tulejki ER:
