Producent: APX

Kod produktu: APX_ER08.D01,5

Opis

Właściwości i zastosowanie:

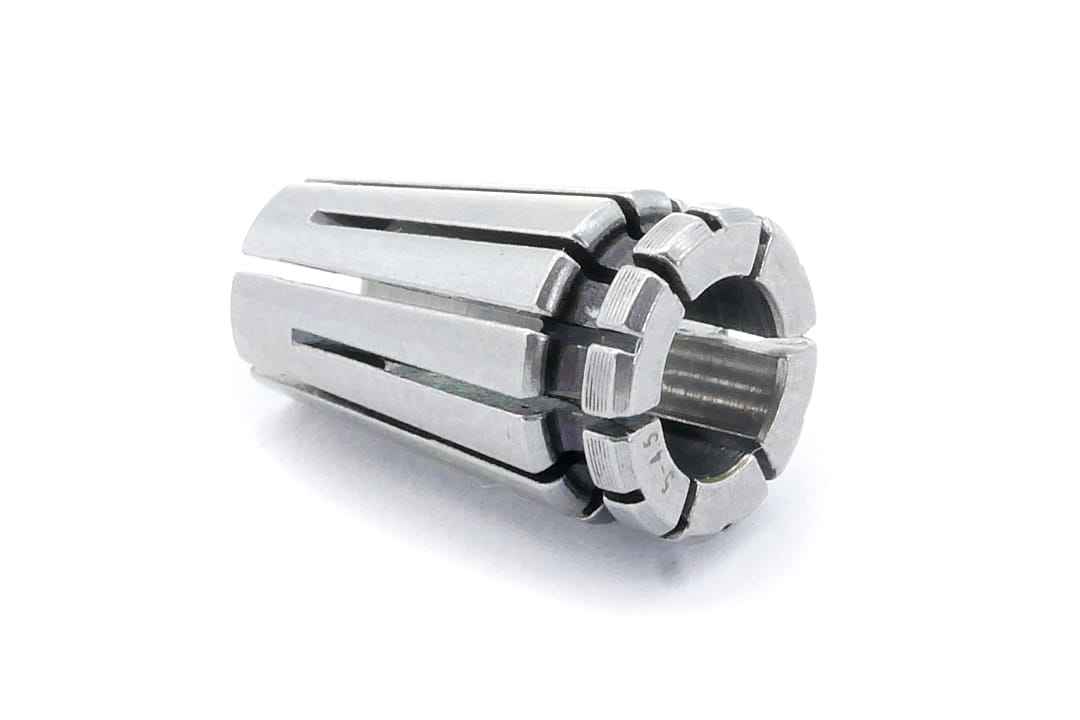

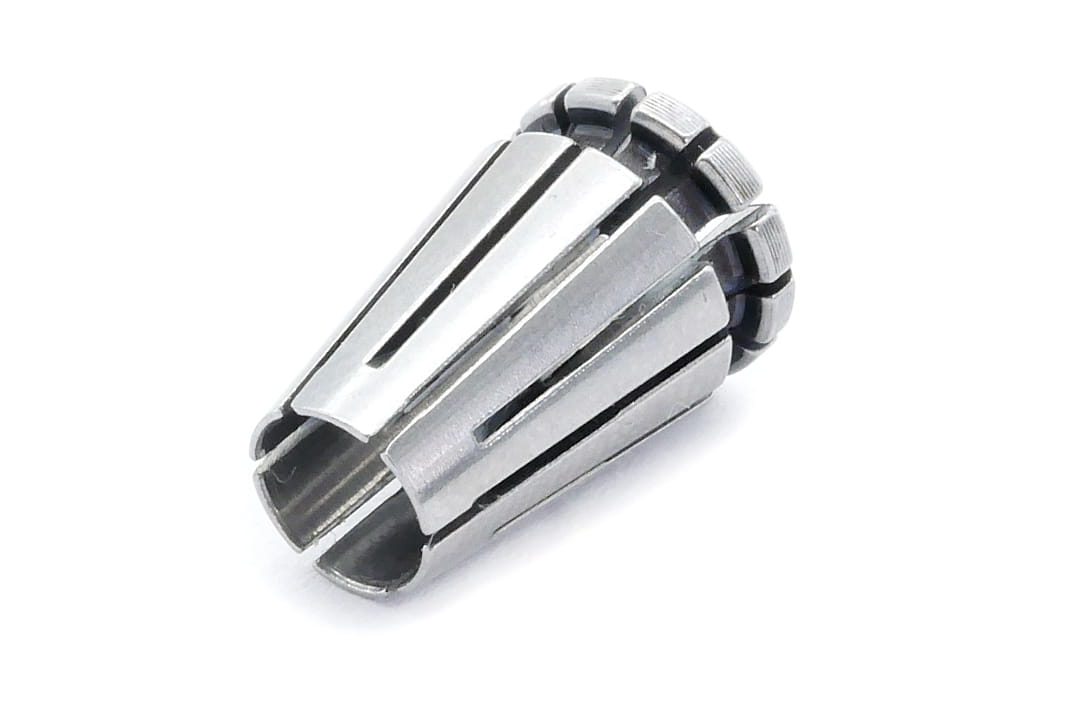

Tulejka zaciskowa ER do narzędzi z chwytem walcowym
Dopuszczalne bicie 0,010 ÷ 0,015.

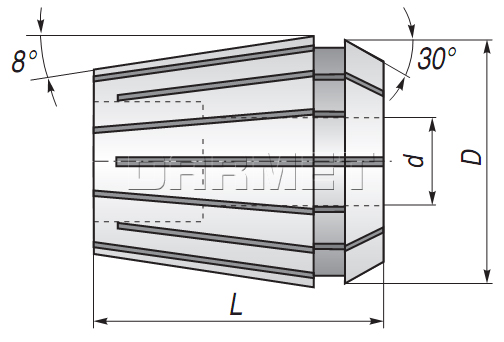

Dane techniczne:

Tulejka zaciskowa ER11 - 4MM

Parametr	Wartość
d	1,5 mm
D	8,5 mm
L	13,5 mm

Czy wiesz, że ...?
W 1972 roku Fritz Weber, założyciel Rego-Fix, stworzył i opatentował tulejkę zaciskową ER. Konstrukcja ta jest modyfikacją wcześniej popularnej tulei zaciskowej E, wykorzystując ten sam stożek, ale po prostu dodając rowek. Według Richarda Webera, prezesa i dyrektora generalnego Rego-Fix, tuleja zaciskowa E była dość łatwa do wciśnięcia, ale jej wyciągnięcie to już inna historia. „Ludzie uderzali młotkiem we wrzeciono, aby wyskoczyła- nie jest to najlepszy sposób na traktowanie sprzętu”. W 1980 roku firma oficjalnie przyjęła nazwę Rego-Fix, używając słów „Rego” od miasta, w którym powstała, oraz „Fix” oznaczającego po prostu naprawianie rzeczy. R w nazwie „ER” oznacza Rego-Fix, reprezentując modyfikację firmy do projektu tulejki zaciskowej E.

Montaż tulejek w nakrętkach:

montaż tulejek

Montaż tulejki zaciskowej

w nakrętce oprawki

Tulejka prawidłowo zamontowana

Demontaż tulejki zaciskowej

Normy ER:

ER	d₁ [mm]	Zakres zaciskania [mm]	d₂ [mm]	d₃ [mm]	a_AT3	l₁ [mm]	l_{13 max} [mm]

ER11	1÷7	0,5	11	11,5	8°	18,0	6,6
ER16	1÷10	0,5÷1	16	17,0	8°	27,5	10,6
ER20	1÷13	0,5÷1	20	21,0	8°	31,5	11,5
ER25	1÷16	0,5÷1	25	26,0	8°	34,0	12
ER32	1÷20	0,5÷1	32	33,0	8°	40,0	13
ER40	1÷30	1	40	41,0	8°	46,0	15

Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:

Tulejkę włożyć pod kątem do nakrętki
Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
Wcisnąć tulejkę do nakrętki (rys. B)
Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia

Maksymalne średnice mocowania w zależności od typu tulejki ER:

średnice tulejek

Dostępności są informacyjne na podstawie danych z firmy APX i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.

Dane techniczne

Rozmiar	1,1 - 1,5 mm
Otwór	cylindryczny
Typ tulejki	ER8
