Płytka mocująca GN 9190.3-60-140-M16 do docisków bocznych - ELESA+GANTER
Opis

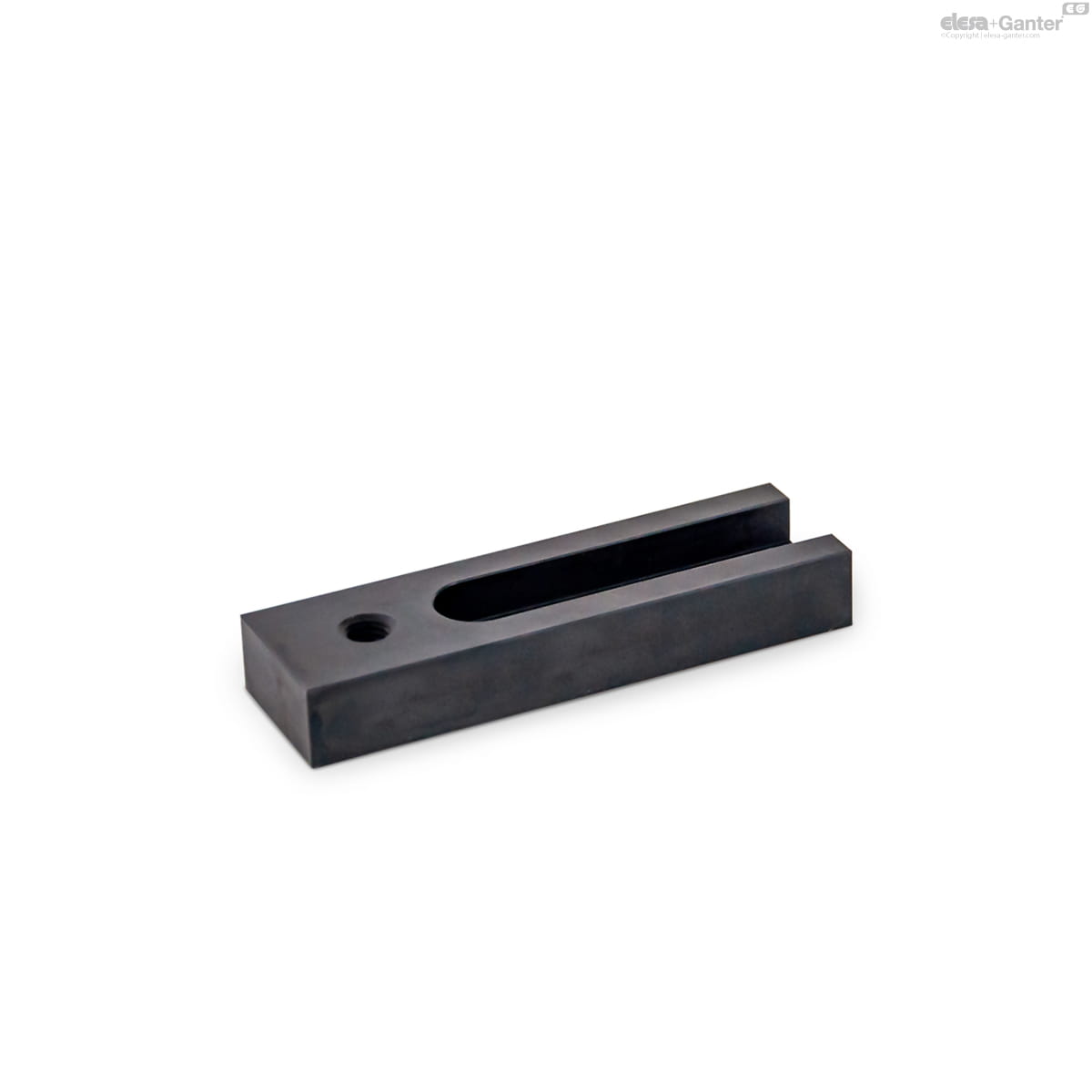

Płytki mocujące GN 9190.3 są dostępne jako akcesoria do docisków bocznych GN 9190 / GN 9190.1 / GN 9190.2.
Umożliwiają one także mocowanie docisków bocznych w rowku teowym w dowolnej pozycji.
Wykonanie:
- Stal hartowana
- Oksydowane na czarno
Specyfikacja techniczna:
Parametr |
Wartość |
---|---|
b1 | 60 mm |
l1 | 140 mm |
d | M 16 |
b2 | 26 mm |
b3 | 17 mm |
h1 | 30 mm |
h2 | 13 mm |
l2 | 80 mm |
l3 | 30 mm |
Szerokość rowka na zacisk boczny a GN 9190 | - |
Szerokość rowka na zacisk boczny a GN 9190.1 | 18 mm |
Szerokość rowka na zacisk boczny a GN 9190.2 | 18 mm |
Waga | 1456 g |
Dane techniczne
Długość | 140 mm |
Gwint | M16 |
Materiał wykonania | stal |
