Płytka mocująca GN 9190.3-40-120-M12 do docisków bocznych - ELESA+GANTER
Opis

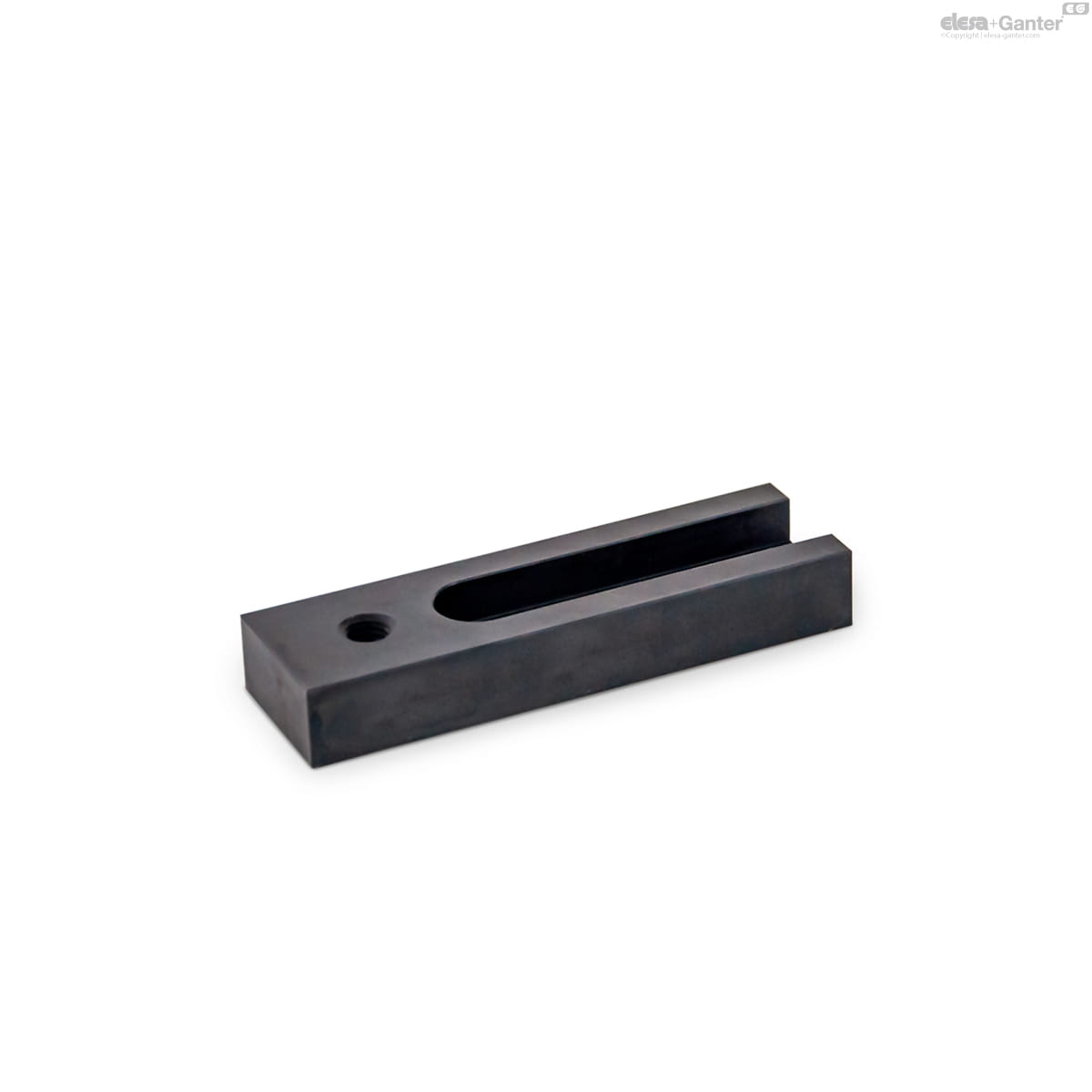

Płytki mocujące GN 9190.3 są dostępne jako akcesoria do docisków bocznych GN 9190 / GN 9190.1 / GN 9190.2.
Umożliwiają one także mocowanie docisków bocznych w rowku teowym w dowolnej pozycji.
Wykonanie:
- Stal hartowana
- Oksydowane na czarno
Specyfikacja techniczna:

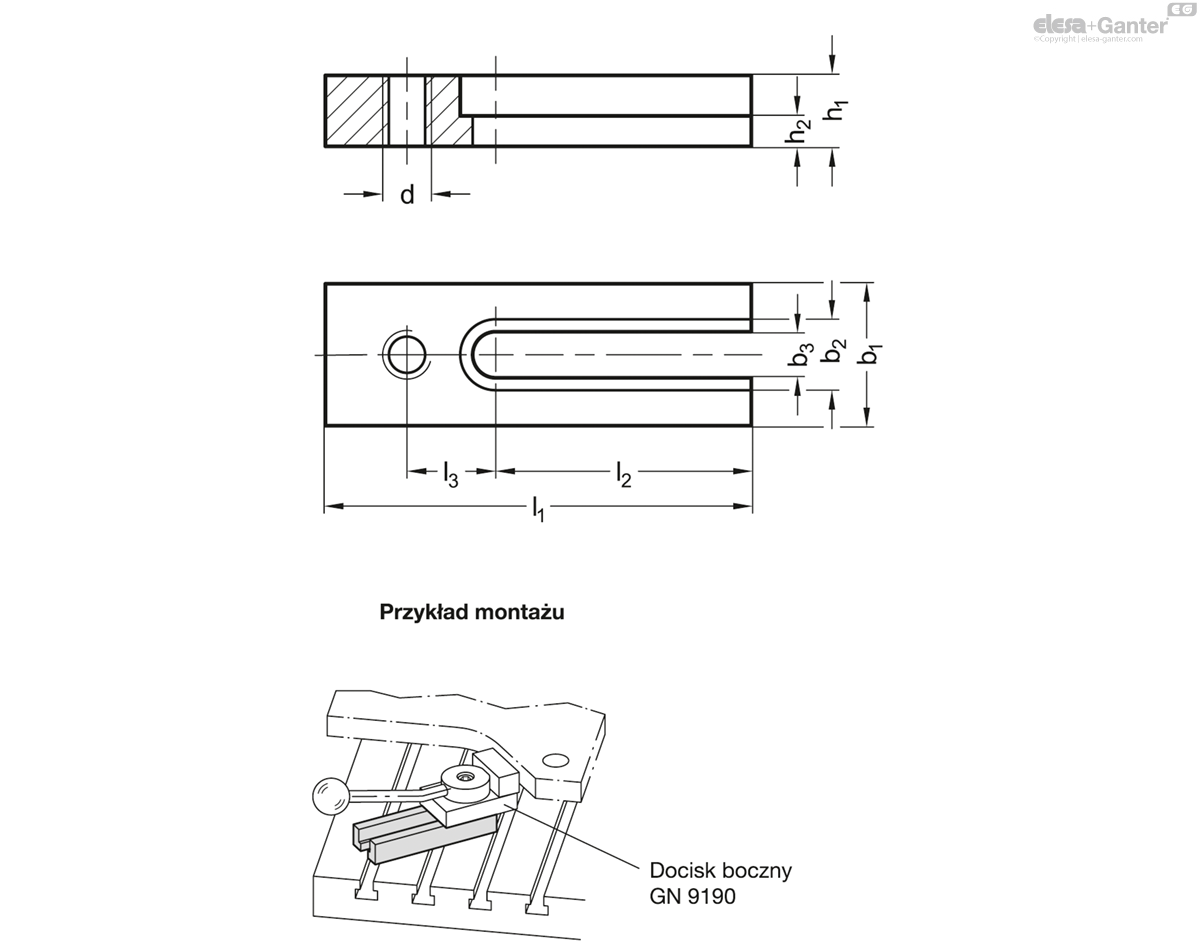

Parametr |
Wartość |
---|---|
b1 | 40 mm |
l1 | 120 mm |
d | M 12 |
b2 | 20 mm |
b3 | 13 mm |
h1 | 20 mm |
h2 | 7.5 mm |
l2 | 72 mm |
l3 | 25 mm |
Szerokość rowka na zacisk boczny a GN 9190 | 12 mm |
Szerokość rowka na zacisk boczny a GN 9190.1 | 14 mm |
Szerokość rowka na zacisk boczny a GN 9190.2 | 14 mm |
Waga | 515 g |
Dane techniczne
Długość | 120 mm |
Gwint | M12 |
Materiał wykonania | stal |
