Płytka mocująca GN 9190.3-30-100-M8 do docisków bocznych - ELESA+GANTER
Opis

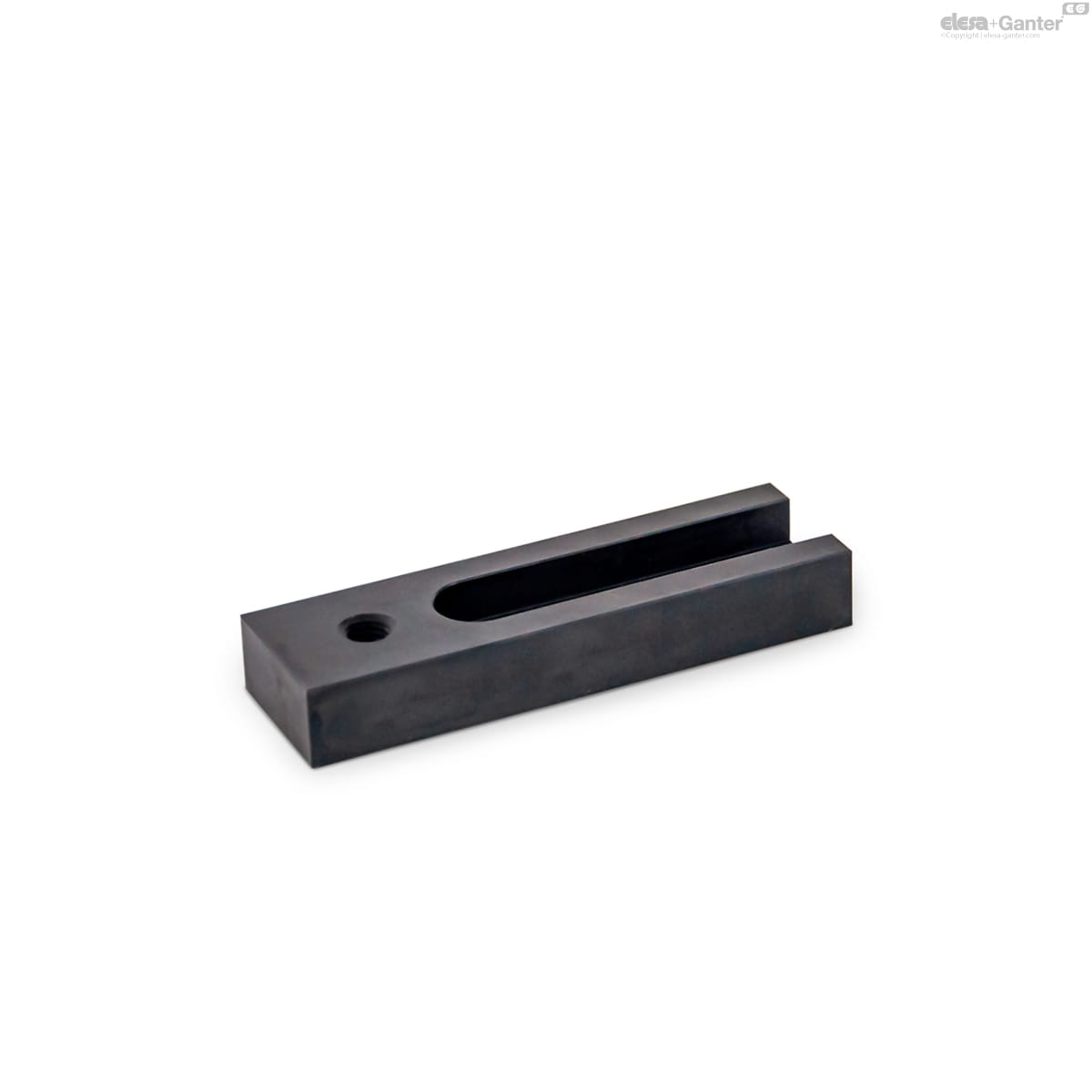

Płytki mocujące GN 9190.3 są dostępne jako akcesoria do docisków bocznych GN 9190 / GN 9190.1 / GN 9190.2.
Umożliwiają one także mocowanie docisków bocznych w rowku teowym w dowolnej pozycji.
Wykonanie:
- Stal hartowana
- Oksydowane na czarno
Specyfikacja techniczna:
Parametr |
Wartość |
---|---|
b1 | 30 mm |
l1 | 100 mm |
d | M 8 |
b2 | 15 mm |
b3 | 9 mm |
h1 | 15 mm |
h2 | 6.5 mm |
l2 | 63 mm |
l3 | 20 mm |
Szerokość rowka na zacisk boczny a GN 9190 | 10 mm |
Szerokość rowka na zacisk boczny a GN 9190.1 | 10 mm |
Szerokość rowka na zacisk boczny a GN 9190.2 | 10 mm |
Waga | 246 g |
Dane techniczne
Długość | 100 mm |
Gwint | M8 |
Materiał wykonania | stal |
