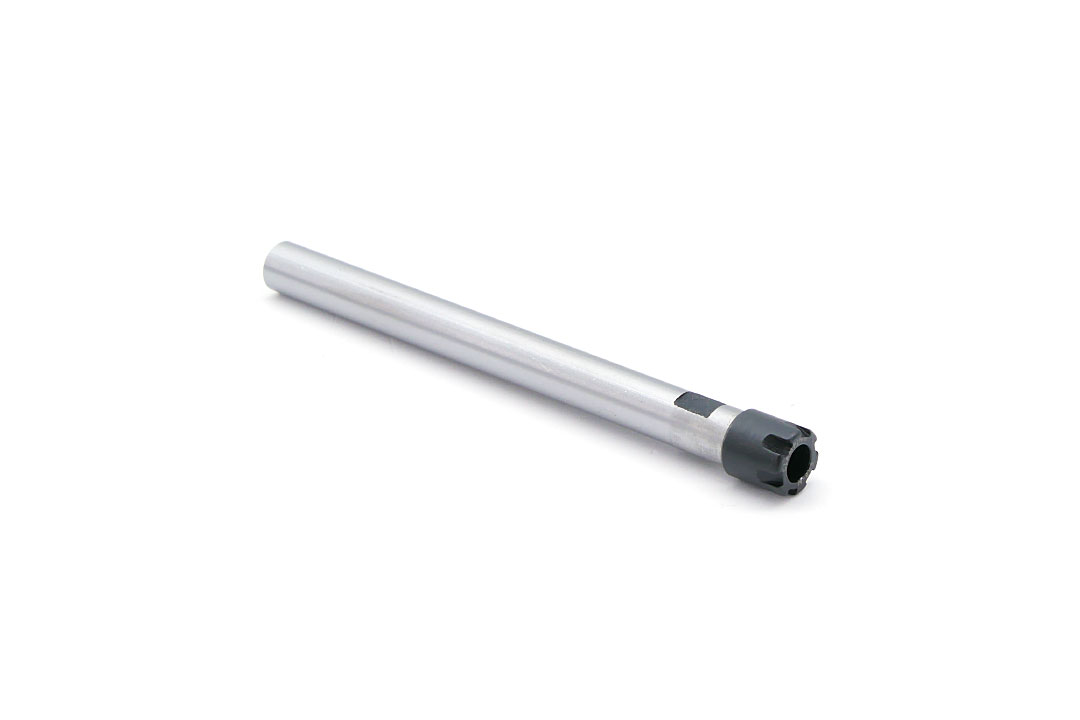

Oprawka zaciskowa do tulejek ER8 z chwytem walcowym fi10 | 95 mm | - DARMET 754

Dostępność: brak towaru

Cena brutto: 145,14 zł 145.14

Cena netto: 118,00 zł

ilość szt.

Zyskujesz 14 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM_754_ER08MD10_095

Opis

Informacje:

Oprawka do mocowania koszyczków zaciskowych ER8.
Trzpień walcowy wg DIN1835 stosujemy w maszynach konwencjonalnych i obrabiarkach CNC.
Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
Spłaszczenie na klucz służy do kontrowania, co znacząco ułatwia dokręcanie i odkręcanie nakrętki zaciskowej, a tym samym zwolnienie narzędzia.
Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.

Specyfikacja:

wymiary oprawki zaciskowej ER z chwytem walcowym

Parametr	Wartość
Tulejka zaciskowa	ER8
D	10 mm
L	95 mm
D₁	12 mm

Informacje techniczne: chwyt DIN1835 według firmy DARMET

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

Instrukcja poprawnego montażu koszyczka w nakrętce zaciskowej ER.

Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).

Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.
