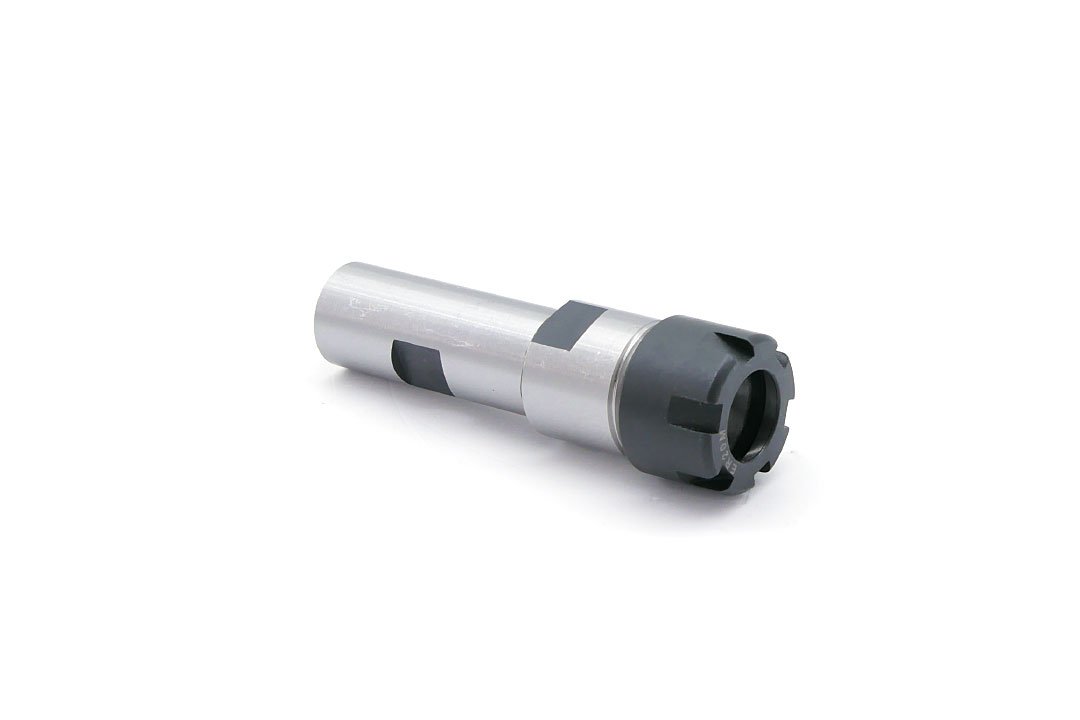

Oprawka zaciskowa do tulejek ER20 z chwytem walcowym fi20 | 50 mm | - DARMET 754
Opis
Informacje:
- Oprawka do mocowania koszyczków zaciskowych ER20.
- Trzpień walcowy wg DIN1835 stosujemy w maszynach konwencjonalnych i obrabiarkach CNC.
- Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
- Spłaszczenie na klucz służy do kontrowania, co znacząco ułatwia dokręcanie i odkręcanie nakrętki zaciskowej, a tym samym zwolnienie narzędzia.
- Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
- Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.
Specyfikacja:
Parametr | Wartość |
---|---|
Tulejka zaciskowa | ER20 |
D | 20 mm |
L | 50 mm |
D1 | 28 mm |
Waga | 0,31 kg |
Informacje techniczne: chwyt DIN1835 według firmy DARMET
Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?
Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).
Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.
Dane techniczne
Zestaw | nie |
Typ tulejki zaciskowej | ER20 |
Typ i rozmiar oprawki | D20 |
