Nakrętka mocująca do tulejek ER32 | TYP 9833 (T2) - ZM KOLNO 0642-198-330-408

Dostępność: średnia ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 56,09 zł 56.09
Cena netto: 45,60 zł
ilość szt.
Zyskujesz 5 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ZM KOLNO
Kod produktu: ZMK_0642-198-330-408
Pin It

Opis

Charakterystyka produktu:

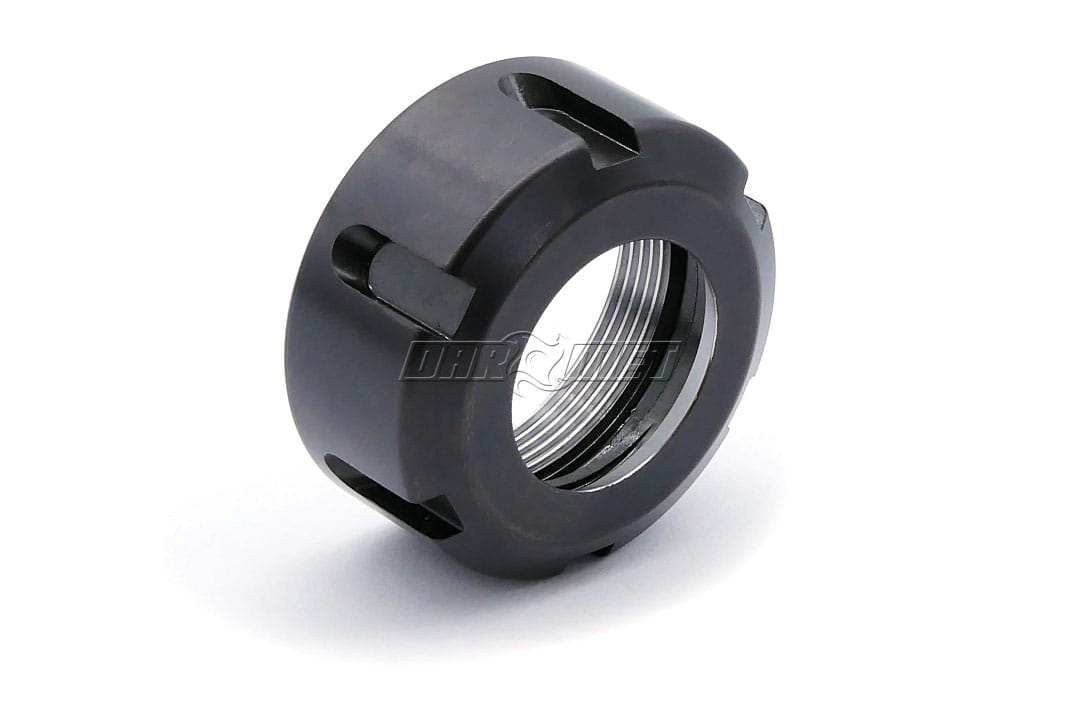

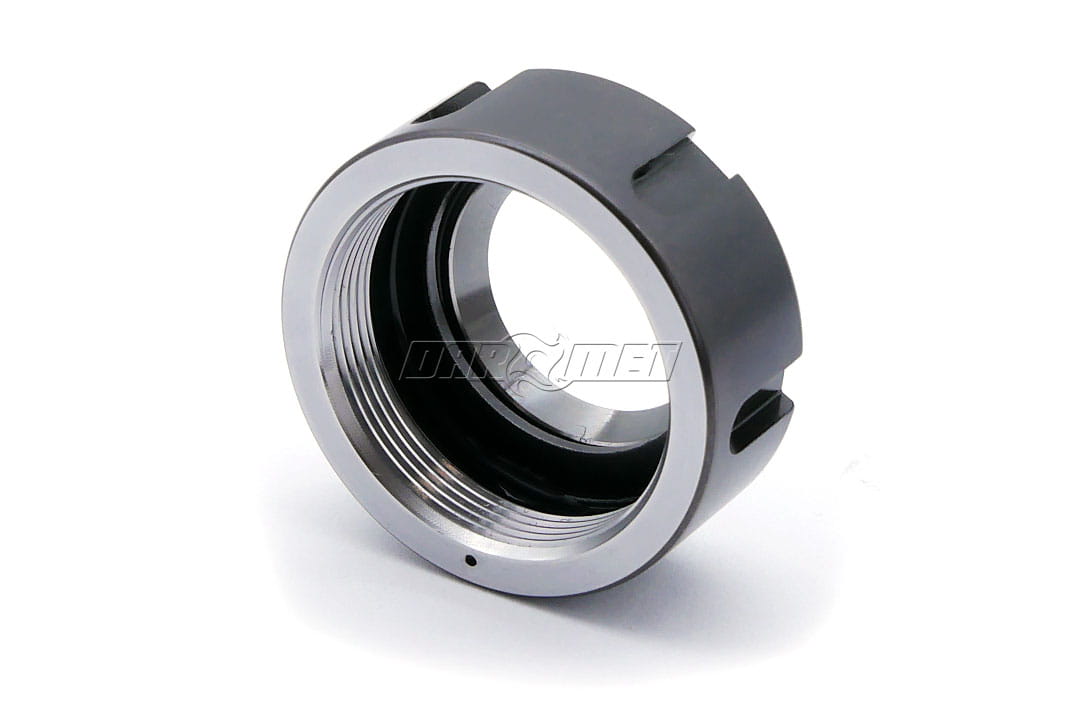

  • Nakrętka ER32 została wykonana ze stali o wysokiej jakości.
  • Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499.
  • Przed montażem w oprawce tulejka musi być włożona do nakrętki.

Informacje techniczne:

nakrętka er- rysunek techniczny



Parametr Wartość
ER 32
Din 6499 D32 mm
D 50 mm
H 22,5 mm
G M40x1,5
kod produktu 0642 198 330 408



Montaż tulejek w nakrętkach:

Montaż tulejki zaciskowej

w nakrętce oprawki

Tulejka prawidłowo zamontowana Demontaż tulejki zaciskowej



Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:

  • Tulejkę włożyć pod kątem do nakrętki.
  • Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
  • Wcisnąć tulejkę do nakrętki (rys. B).
  • Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.



Dostępności są informacyjne na podstawie danych z firmy ZM KOLNO i mogą różnić się od rzeczywistego stanu. Przed zakupem prosimy o kontakt w celu potwierdzenia aktualnego stanu magazynowego.
