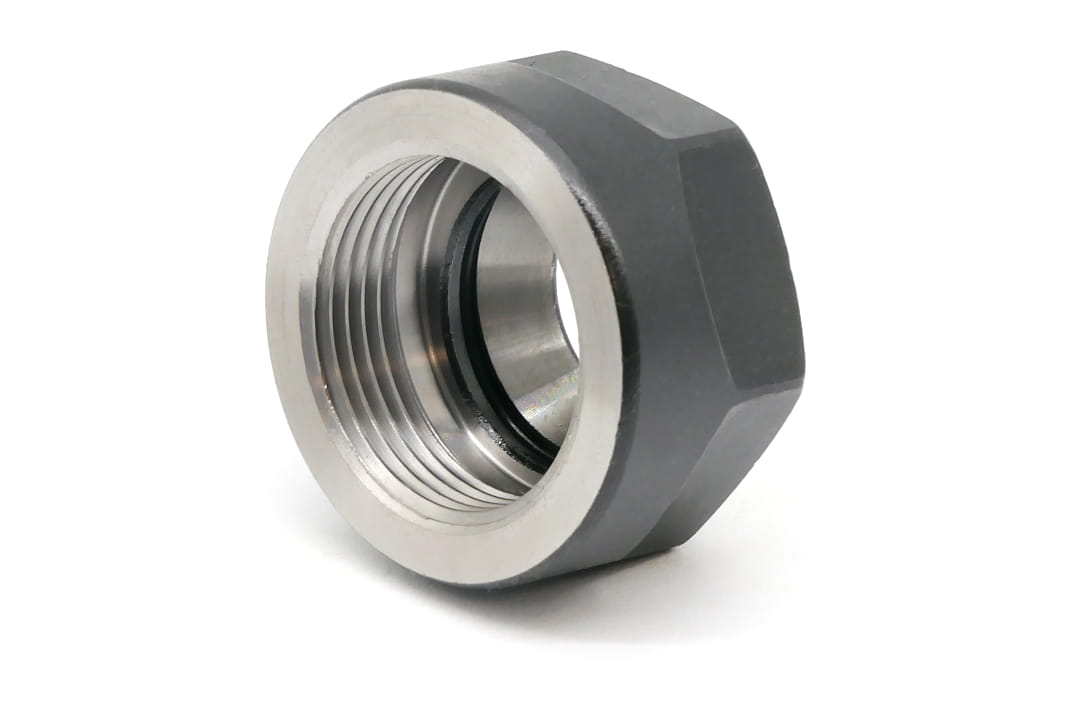

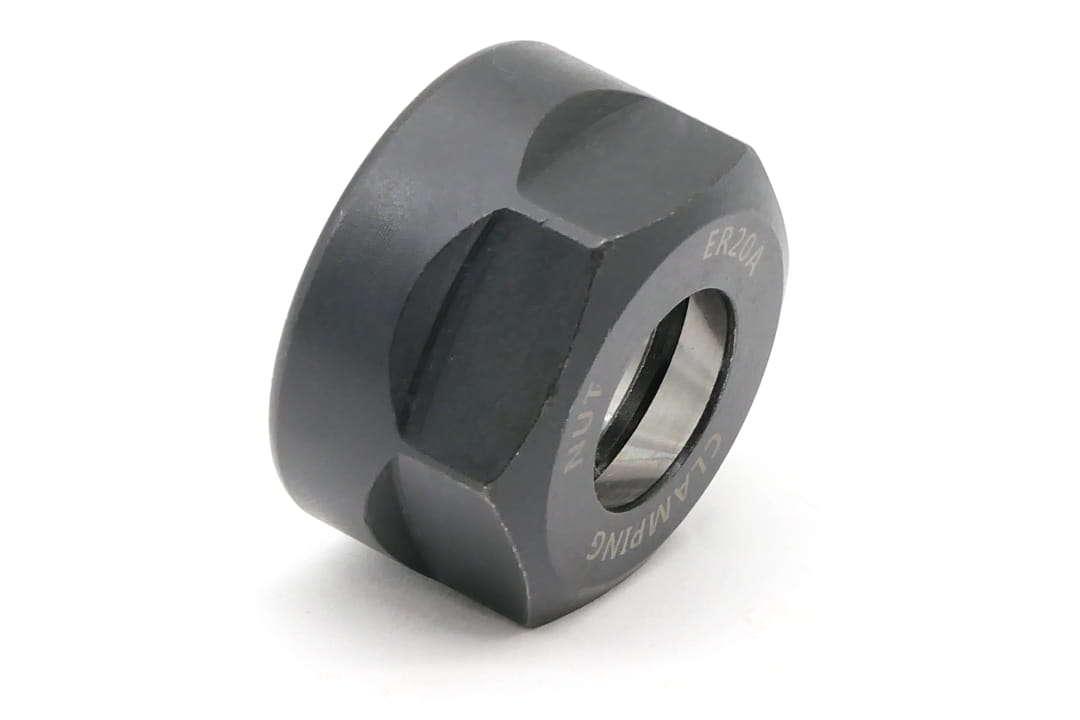

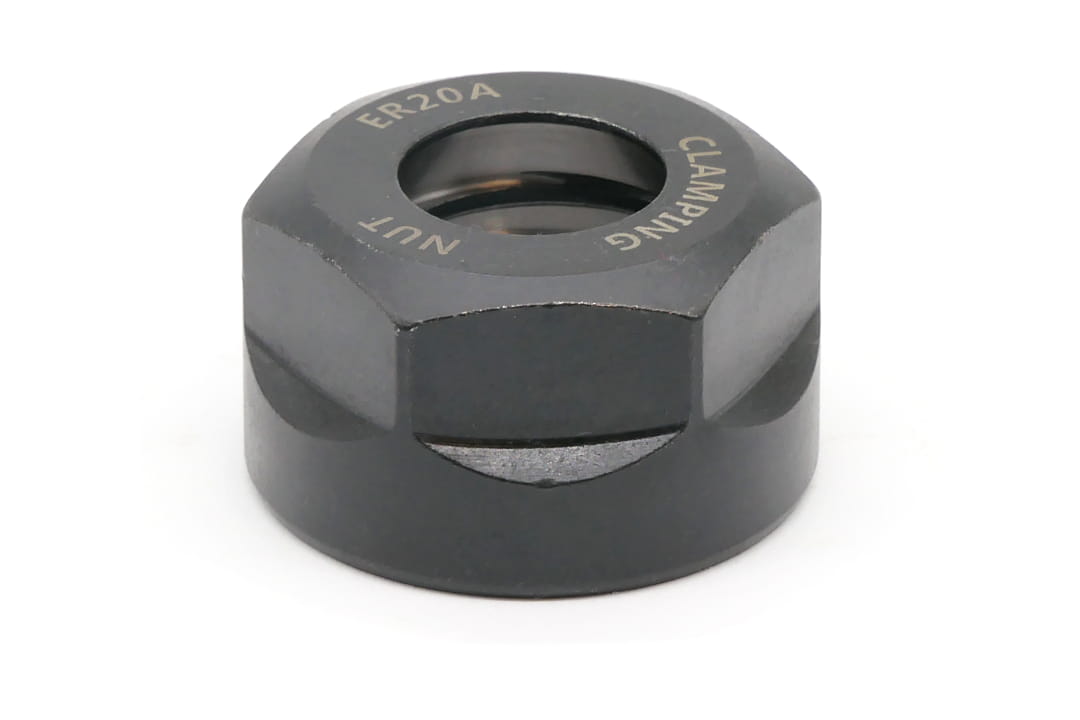

Nakrętka mocująca do tulejek ER20 | Typ T1 6-kątna (DM 072)
Dostępność:
duża ilość
Wysyłka w:
24 godziny
Cena brutto:
28,29 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
23,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_AKC_NAK_ER20_T1
Opis
Właściwości i zastosowanie:
- Wykonana ze stali o wysokiej jakości.
- Przeznaczona do oprawek używanych z tulejkami zaciskowymi ER DIN 6499.
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
- Nakrętka sześciokątna po płaski klucz 30 mm.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| D | 34 mm |
| L | 19 mm |
| M | M25 x 1,5 mm |
| Waga | 0,05 kg |
Montaż tulejek w nakrętkach:
|
|
||
|
Montaż tulejki zaciskowej w nakrętce oprawki |
Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamontować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
Dane techniczne
| Typ tulejki | ER20 |
