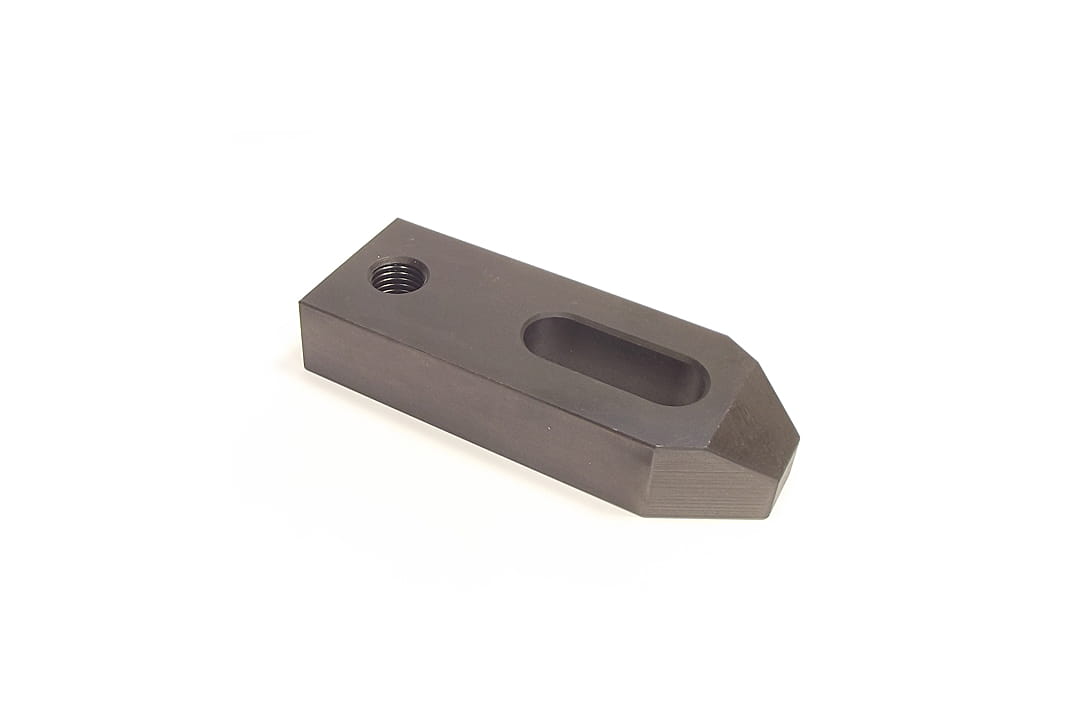

Łapa dociskowa prosta RLF - M16 - 160MM - DARMET

Dostępność: średnia ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 61,55 zł 61.55
Cena netto: 50,04 zł
ilość szt.
Zyskujesz 6 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: DARMET
Kod produktu: WG_RLF16160

Opis

Informacje:

  • Łapa dociskowa prosta RLF wykonana wg DIN 6314
  • Łapami dociskowymi można zamocować przedmiot bezpośrednio na stole obrabiarki lub pośrednio dociskając inny uchwyt obróbkowy np. imadło maszynowe lub uchwyt tokarski.
  • Do łap dociskowych należy zastosować podpórki o wysokości równej wysokości przedmiotu albo podkładki schodkowe.
  • Elementy dociskowe proste sprawdzają się przy mocowaniu elementów z płaską powierzchnią czołową.

Uwaga! Śruby teowe, podkładki i nakrętki należy zamówić osobno.

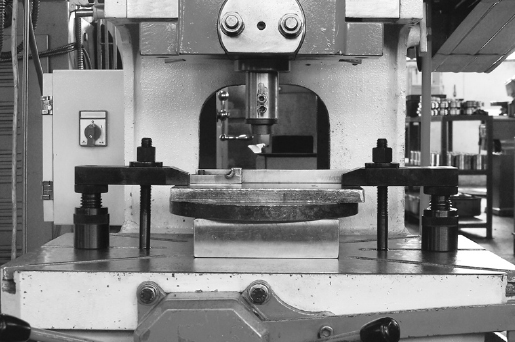

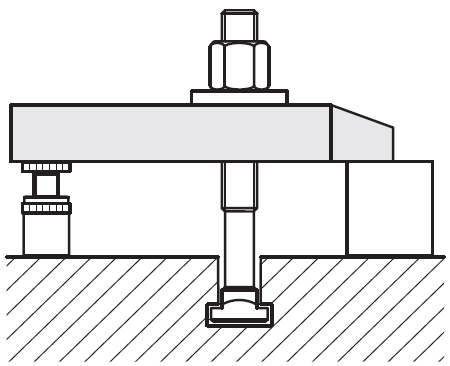

Przykład zastosowania:

łapa dociskowa prosta - zastosowanie łapa dociskowa prosta - zastosowanie

Specyfikacja techniczna:

Łapa dociskowa RLF - wymiary

Parametr Wartość Jedn.
d1 M16
a 25 mm
b2 50 mm
b3 18 mm
e1 65 mm
e2 26 mm
b1 18,5 mm
Śruba teowa M16 - M18
L 160 mm



Dane techniczne

Typ łapy prosta (RLF)
Długość 160 mm
Gwint M16
Materiał wykonania stal
