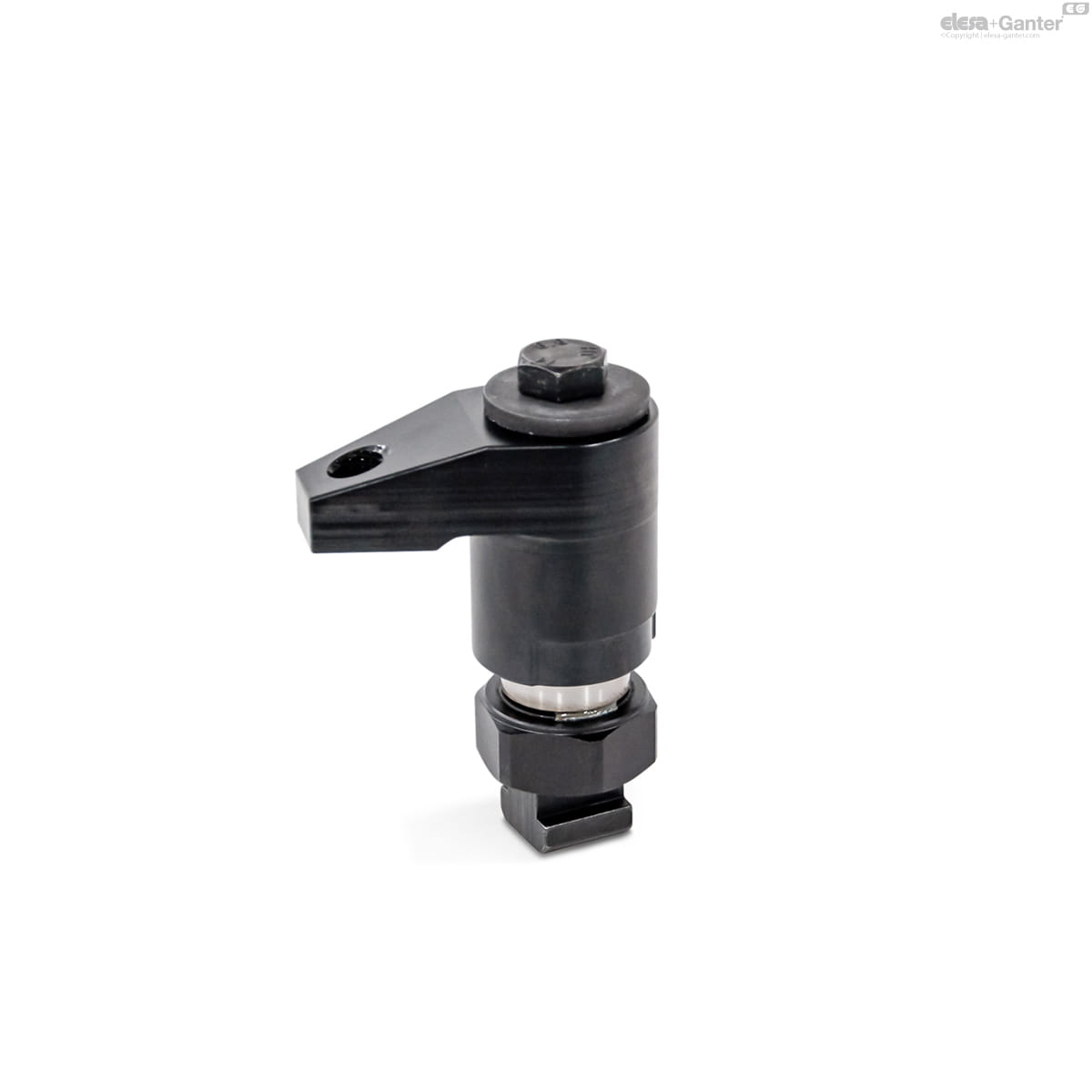

Łapy dociskowe GN 9192 to kompaktowe elementy dociskowe do szybkiego i bezpiecznego mocowania w konstrukcji oprzyrządowania i narzędzi. Wkręcanie i dokręcanie śruby zaciskowej lub dźwigni nastawnej powoduje przesuwanie się ramienia dociskowego, a tym samym docisk elementu obrabianego.
Ramię zaciskowe można obrócić o 360° ręcznie, umożliwiając szybkie i łatwe wkładanie oraz wyjmowanie elementów obrabianych od góry. Gwint na ramieniu dociskowym d3 można wykorzystać do mocowania elementów pozycjonujących i dociskowych.
Wykonanie:
- Typ S: Ze śrubą zaciskową
- Typ K: Z dźwignią nastawną ze zwiększoną siłą zacisku
Korpus
- stal hartowana
- Oksydowane na czarno
Nakrętka teowa
- Wysokiej jakości stal, oksydowana na czarno
- Klasa wytrzymałości 10
Wkręt dociskowy DIN 913
Stal oksydowana na czarno
Dźwignia nastawna
Ze zwiększoną siłą zacisku (Typ K)
- Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Kolor czarny RAL 9005, wykończony na mat
- Wkładka gwintowana i tuleja
Stal azotowana i oksydowana na czarno
Specyfikacja techniczna:
|
Parametr |
Wartość |
|---|---|
| d1 | 40 mm |
| w (skok) | 30 mm |
| FH w [kN] | 10 |
| b1 | 40 mm |
| b2 | 17 mm |
| d2 | M 12 |
| d3 | M 12 |
| h1 min. | 68 mm |
| h1 max. | 98 mm |
| h2 | 15 mm |
| h3 | 36 mm |
| l1 | 75 mm |
| l2 | 55 mm |
| l3 | 43 mm |
| l4 | 35 mm |
| A/F | 36 mm |
| Waga: | 964 g |
Dane techniczne
| Typ łapy | ruchoma (RLK) |
| Typ śruby | do rowków teowych (RLBN) |
| Gwint | M12 |
| Typ nakrętki | teowe (RLV) |
| Materiał wykonania | stal |
