Opis

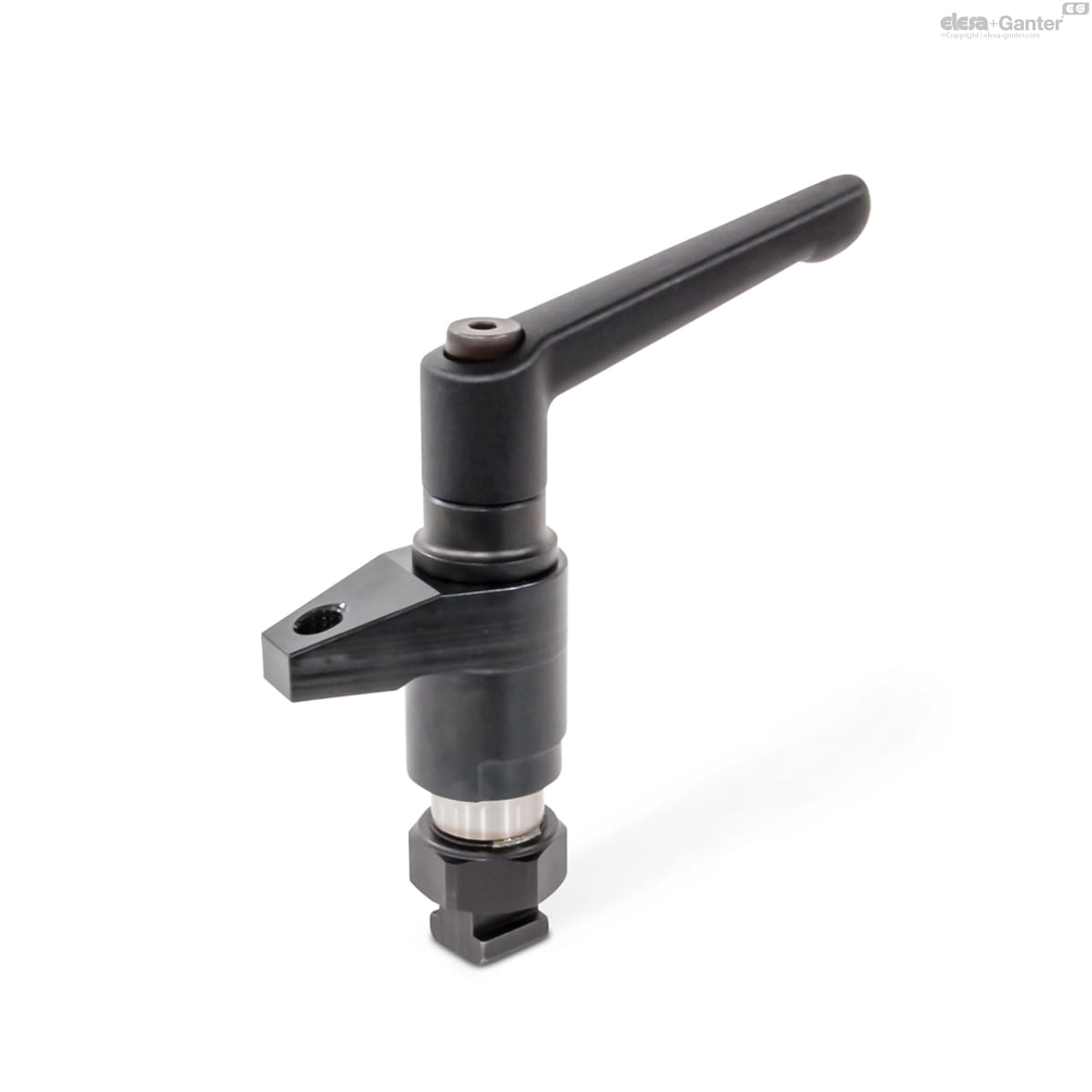

Łapy dociskowe GN 9192 to kompaktowe elementy dociskowe do szybkiego i bezpiecznego mocowania w konstrukcji oprzyrządowania i narzędzi. Wkręcanie i dokręcanie śruby zaciskowej lub dźwigni nastawnej powoduje przesuwanie się ramienia dociskowego, a tym samym docisk elementu obrabianego.

Ramię zaciskowe można obrócić o 360° ręcznie, umożliwiając szybkie i łatwe wkładanie oraz wyjmowanie elementów obrabianych od góry. Gwint na ramieniu dociskowym d3 można wykorzystać do mocowania elementów pozycjonujących i dociskowych.

Wykonanie:

  • Typ S: Ze śrubą zaciskową
  • Typ K: Z dźwignią nastawną ze zwiększoną siłą zacisku

Korpus

  • stal hartowana
  • Oksydowane na czarno

Nakrętka teowa

  • Wysokiej jakości stal, oksydowana na czarno
  • Klasa wytrzymałości 10

Wkręt dociskowy DIN 913

Stal oksydowana na czarno

Dźwignia nastawna

Ze zwiększoną siłą zacisku (Typ K)

  • Odlew z cynku

Powierzchnia pokryta żywicą epoksydową

Kolor czarny RAL 9005, wykończony na mat

  • Wkładka gwintowana i tuleja

Stal azotowana i oksydowana na czarno

Specyfikacja techniczna:



Parametr

Wartość
d1 40 mm
w (skok) 20 mm
FH w [kN] 10
b1 40 mm
b2 17 mm
d2 M 12
d3 M 12
h1 min. 50 mm
h1 max. 70 mm
h2 15 mm
h3 105 mm
l1 75 mm
l2 55 mm
l3 43 mm
l4 35 mm
l5 108 mm
A/F 36 mm
Waga: 1258 g

Dane techniczne

Typ łapy ruchoma (RLK)
Typ śruby do rowków teowych (RLS) w komplecie
Gwint M12
Typ nakrętki teowe (RLV)
Materiał wykonania stal
