Opis
Informacje:

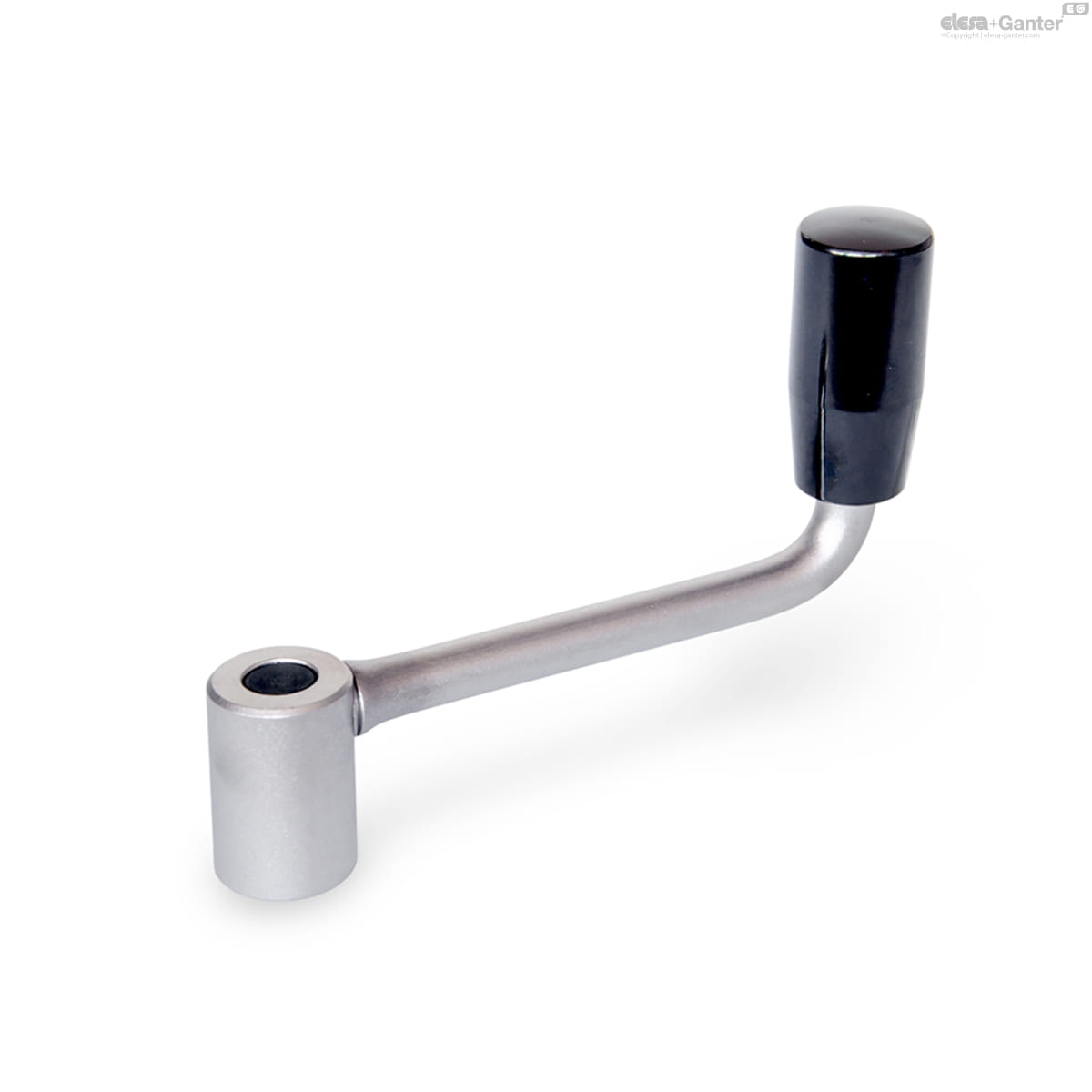

Korby ze stali nierdzewnej GN 369.5 cechują się zwartą konstrukcją i służą do prostych napędów i regulacji. Dzięki zastosowanym materiałom, korby mogą być również stosowane w agresywniejszych chemicznie środowiskach.
Zastosowanie odpowiedniego kołka zamocowanego na wale w połączeniu z poprzecznym nacięciem w korpusie korby, typ N tworzy ekonomiczne połączenie z wałem, umożliwiające przesienie napędu. Aby zamontować na stałe korbę do wału i zabezpieczyć ją osiowo, usuń tworzywową zaślepkę i wkręć śrubę z łbem walcowym DIN 912. Typ A można zamówić z otworami poprzecznymi jak dla GN 110 (patrz strona A17).GN 110.
Korby te, ze względu na specyficzną metodę wytwarzania, która nie jest uzależniona od konkretnego kształtu, pozwalają na produkowanie wykonań specjalnych w konkurencyjnych cenach.
Wykonania:
- Typ A: bez poprzecznego nacięcia
- Typ N: z poprzecznym nacięciem
- Stal nierdzewna AISI 304
- piaskowana
- Piasta przyspawana
Zaślepka:
- Tworzywo, kolor czarny
Rękojeść obrotowa:
- Tworzywo, duroplast, kolor czarny wykończony na połysk
- Odporność na temperaturę do 110 °C
Specyfikacja techniczna:
|
Parametr |
Wartość |
|---|---|
| l ≈ | 100 mm |
| d1H9 | 12 mm |
| d2 | 20 mm |
| h1 | 30 mm |
| h2 ≈ | 20 mm |
| h3 ≈ | 88 mm |
| h4 ≈ | 50 mm |
| t +0.5 | 20 mm |
| Ø Uchwytu | 21 mm |
| Dla śrub DIN 912 | M 6 |
| Waga | 118 g |
Dane techniczne
| Rękojeści | Rękojeść nieobrotowa |
| Rodzaj montażu | otwór gładki |
| Otwór [mm] | 12 |
