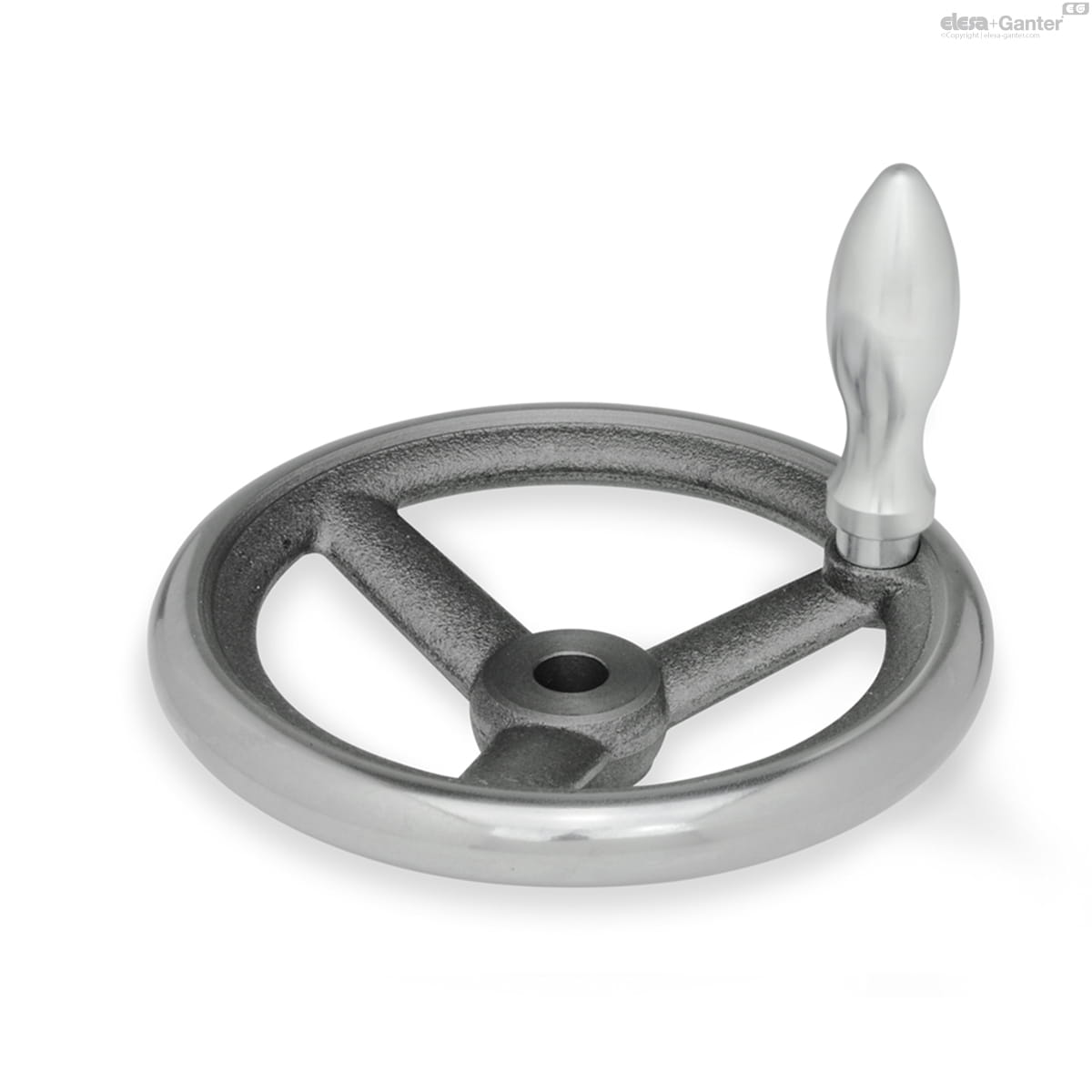

Koło ręczne wieloramienne DIN 950-GG-100-V9-D - ELESA+GANTER
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
Opis
Informacje:
Koła ręczne DIN 950 wykonane z żeliwa są dostarczane z rękojeściami wykonanymi ze stali ocynkowanej. Koła ręczne aluminiowe są dostarczane z rękojeściami wykonanymi z tworzywa (Typ D) i stali ocynkowanej (Typ F).
Norma DIN uwzględnia tylko Typ A (bez rękojeści) lub Typ G (bez rękojeści, ale z otworem pod rękojeść d4). Średnica koła d1 = 180, także nie jest ujęta w tej normie.
Wykonania:
- Typ A: bez rękojeści
- Typ F: z rękojeścią stałą, nieobrotową
- Typ D: z rękojeścią obrotową
Wykonania otworów:
- Wersja B: bez rowka wpustowego
- Wersja K: z rowkiem wpustowym
- Wersja V : z otworem kwadratowym
Odlew żeliwny GG
- Piasta obrabiana
- Wieniec toczony i polerowany
Aluminium AL
- Piasta obrabiana
- Wieniec toczony i polerowany
- Pozostałe powierzchnie piaskowane na mat
Odchyłki bicia promieniowego i osiowego < 0.4
Rękojeść stała (nieobrotowa) DIN 39 -
Rękojeść obrotowa DIN 98
Stal ocynkowana odpowiednio
Tworzywo, technopolimer, kolor czarny
Specyfikacja techniczna:
|
Parametr |
Wartość |
|---|---|
| d1 | 100 mm |
| d2h7 | - mm |
| s H11 | V 9 |
| d3 | 26 mm |
| d4 | M 6 |
| b | 15 mm |
| l1 | 17 mm |
| l2 | 33 mm |
| l3 | 53 mm |
| r | 36 mm |
| Ø Uchwytu | 16 mm |
| Ilość ramion | 3 |
| Waga | 544 g |
| Grubość ścianki | 544 mm |
Dane techniczne
| Rękojeści | Rękojeść obrotowa |
| Rodzaj montażu | otwór kwadratowy |
| Otwór [mm] | 9 |
| Średnica zewnętrzna [mm] | 100 |
