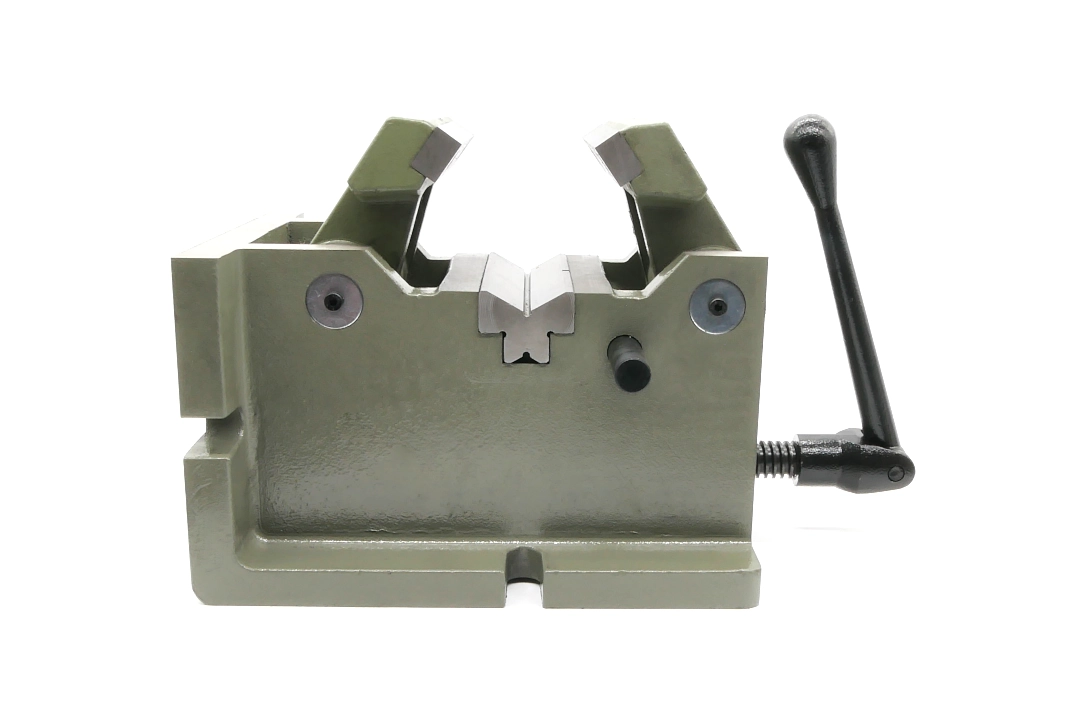

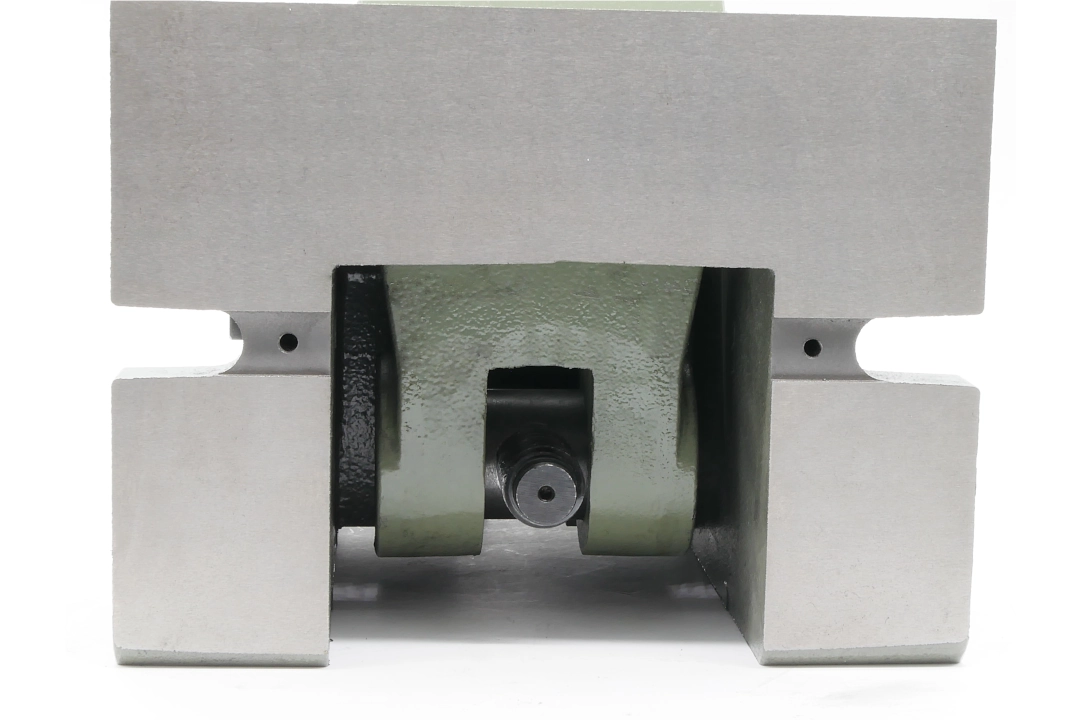

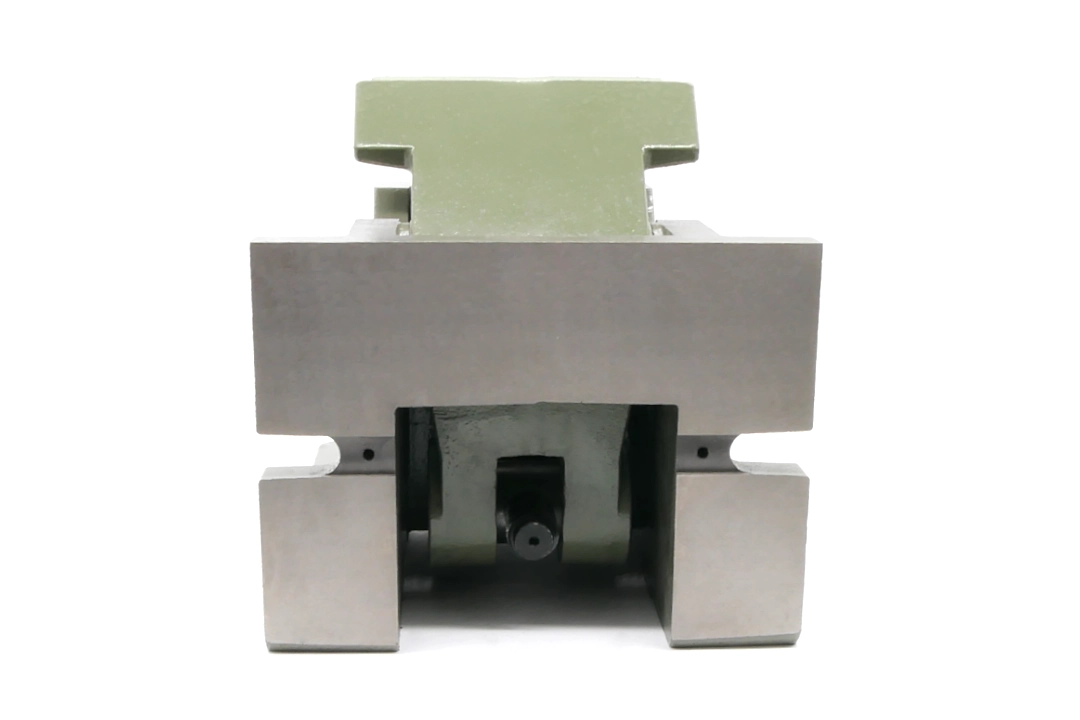

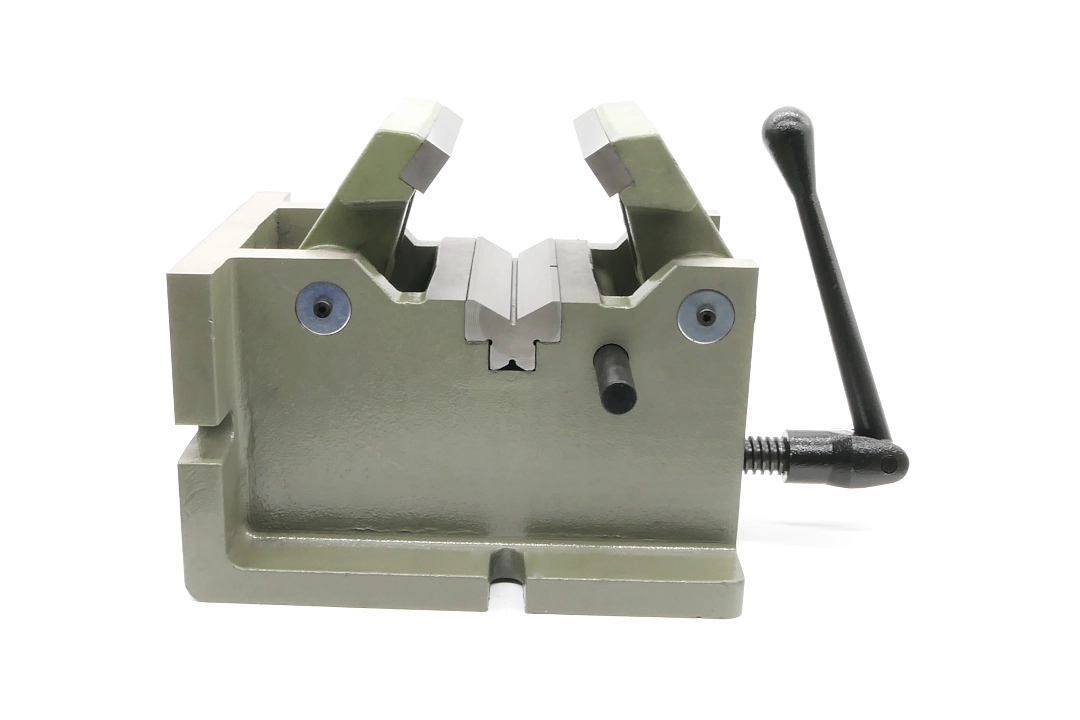

Imadło maszynowe pryzmowe | szerokość szczęk 160 mm | zacisk wałków 10-105 mm - FQV 160/10-110
Dostępność:
mała ilość
Wysyłka w:
24 godziny
Cena brutto:
1 599,00 zł
zawiera 23% VAT, bez kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
Cena netto:
1 300,00 zł
bez 23% VAT i kosztów dostawy
Cena regularna:
Najniższa cena z 30 dni przed obniżką:
towar niedostępny
dodaj do przechowalni
Ocena:
0
0
Producent:
Kod produktu:
DM_IM_FQV_160_10_110
Opis
Właściwości i zastosowanie:
- Specjalistyczne imadło maszynowe przeznaczone do mocowania rur i wałków o średnicach w zakresie od 10 do 105 mm.
- Dwustronna pryzma podporowa może być ustawiona odpowiednią stroną, zależnie od średnicy mocowanego wałka, zapewniając jego właściwe podparcie.

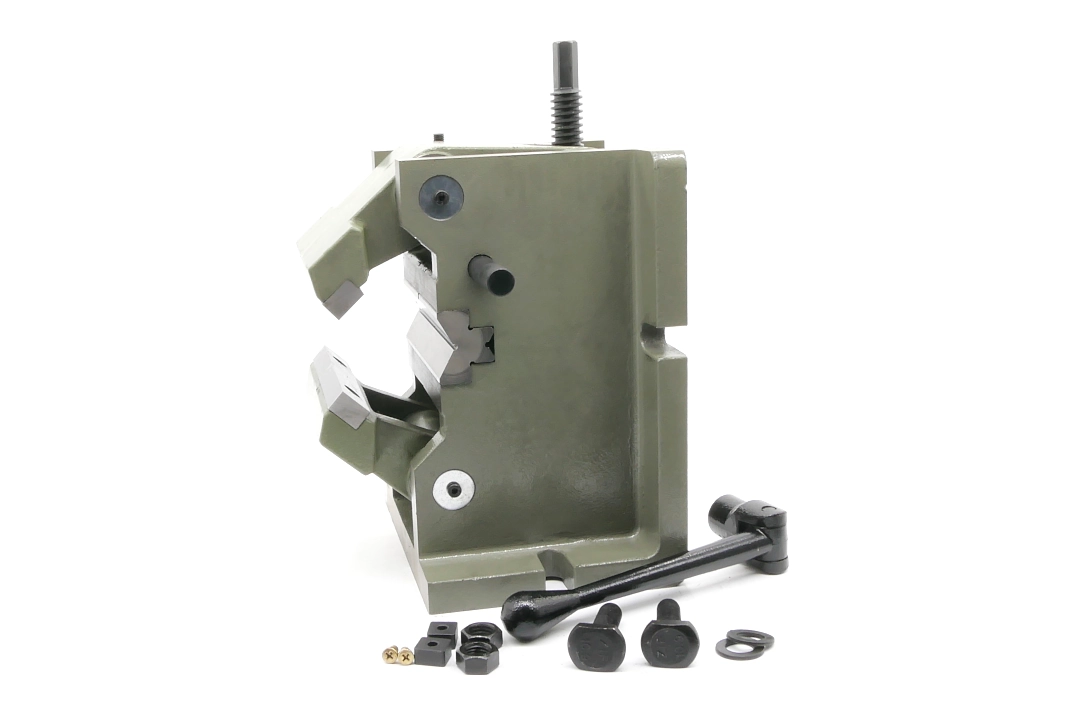

- Konstrukcja imadła umożliwia jego użytkowanie zarówno w pozycji poziomej, jak i pionowej.
- Ustawiak zamontowany na trzpieniu pozwala precyzyjnie ustalić położenie wałka w imadle zgodnie z wymaganym wymiarem wzdłużnym.
Dane techniczne:
| Parametr | Wartość |
|---|---|
| Szerokość szczęk | 160 mm |
| Minimalna średnica zacisku | Ø10 mm |
| Maksymalna średnica zacisku | Ø105 mm |
| Szerokość rowka wpustowego | 17 mm |
| Średnica śruby mocującej | M 16 |
| Wymiary | 400 x 200 x 210 mm |
| Waga | 46 kg |
Parametry dokładności:
| Parametr | Wartość |
|---|---|
| Pasowanie szczęki ruchomej z listwą zaciskową | 0,05 mm |
| Równoległość listwy zaciskowej względem podstawy ustawnej | 0,05 mm |
| Równoległość wpustu ustalającego względem podstawy ustawnej | 0,05 mm |
| Prostopadłość dwóch powierzchni ustalających | α < 90° 0,05 |
Czy wiesz, że ...?
Pierwsze żeliwne imadła pojawiły się w Anglii w 1830 roku. Odlewanie umożliwiało stosunkowo łatwe nadawanie ciekłemu żeliwu wymaganych kształtów. Proces ten miał jednak swoje ograniczenia – w odlewach często powstawały puste przestrzenie oraz kieszenie powietrzne. Powodowało to porowatość i osłabienie materiału, przez co ówczesne imadła mogły pękać pod wpływem naprężeń.
Pierwsze żeliwne imadła pojawiły się w Anglii w 1830 roku. Odlewanie umożliwiało stosunkowo łatwe nadawanie ciekłemu żeliwu wymaganych kształtów. Proces ten miał jednak swoje ograniczenia – w odlewach często powstawały puste przestrzenie oraz kieszenie powietrzne. Powodowało to porowatość i osłabienie materiału, przez co ówczesne imadła mogły pękać pod wpływem naprężeń.
