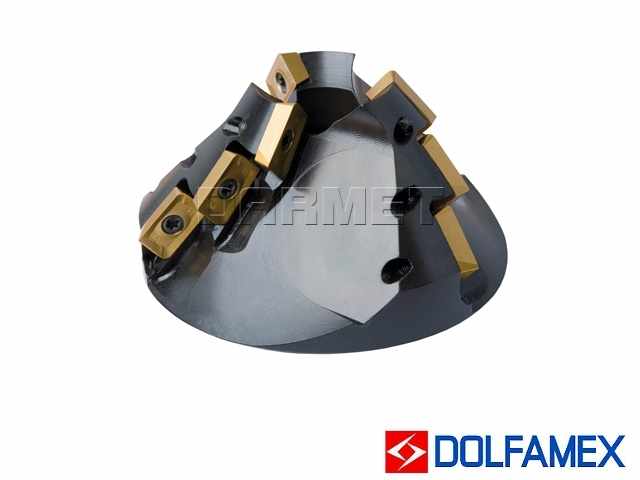

Frez składany nasadzany 34 mm czołowy do fazowania | 3-ostrzowy - 220.599 - 34 - 36 - 27/55° - DOLFAMEX
Opis
Właściwości i zastosowanie:
- Frez składany nasadzany czołowy.
- System mocowania płytek: S.
- Głowica frezarska dokręcana śrubą imbusową w trzpieniu frezarskim ze średnicą mocowania 27 mm.
- Do stosowania w obrabiarkach konwencjonalnych oraz CNC.
- Płytki skrawające nie wchodzą w skład wyposażenia, sprzedawane są oddzielnie na pojedyncze sztuki.
- Typ mocowanej płytki: AP..1604..
Dane techniczne:
Parametr | Wartość |
---|---|
Symbol | 220.599 - 34 - 36 - 27/55° |
D | 34 mm |
d | 27 mm |
H | 60 mm |
D1 | 82,3 mm |
B | 12,4 mm |
c | 7 mm |
amax | 36 mm |
α |
55° |
z (liczba ostrzy) | 3 |
Części zamienne:
Płytki wymienne | Śruba zaciskowa | Klucz Torx | Śruba trzpienia | Klucz 6-kątny |
---|---|---|---|---|
AP.. 1604.. | C14 - M4 x 10,5 | T15IP typ 151 | M12 x 35 | 10 SMS - 795 |
Dane techniczne
Typ | nasadzany czołowy do fazowania |
Liczba ostrzy | 3 |
Średnica freza | 34 mm |
Płytka do frezowania | APLX |
Kąt przystawienia płytki | 55° |
Średnica chwytu | 27 mm |
