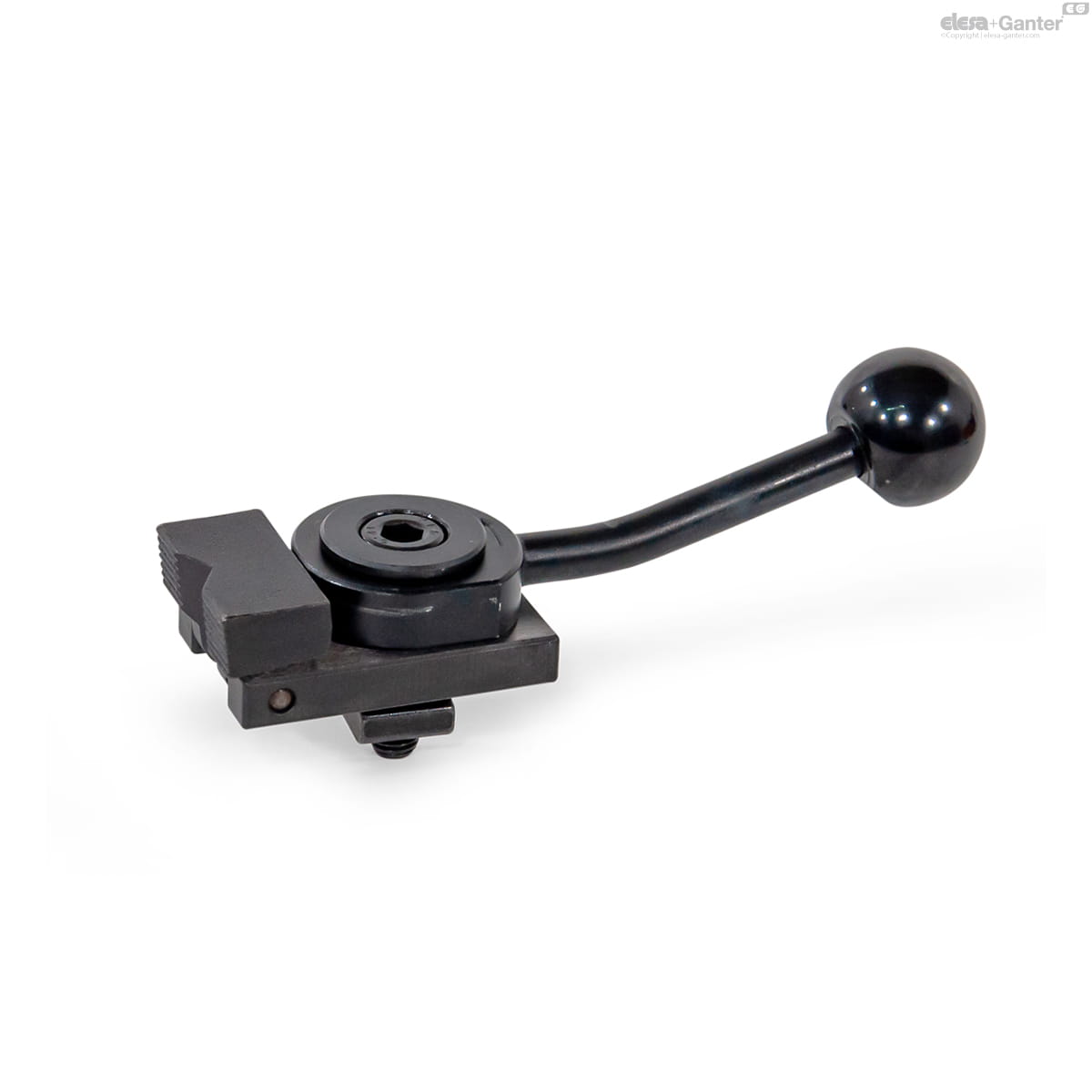

Docisk boczny GN 9190-14-M12-P-L z dźwignią mimośrodową - ELESA+GANTER
Dostępność:
dostępny na zamówienie
Wysyłka w:
24 godziny
Opis
Wykonanie
- Typ E: z radełkowaną powierzchnią dociskową szczęk
- Typ P: z pryzmatyczną powierzchnią dociskową szczęk
Kod
- R: dociskanie poprzez obrót w prawo
- L: dociskanie poprzez obrót w lewo
Mechanizm dociskowy
- stal hartowana
- Oksydowane na czarno
Gałka DIN 319
Tworzywo, duroplast
Kolor czarny, wykończony na połysk
Dla szerokości rowka a = 10 / 14
- Nakrętki do rowków teowych DIN 508
- Śruba z łbem walcowym DIN 912
Stal oksydowana na czarno
Dla szerokości rowka a = 12
- Śruby do rowków teowych DIN 787
- Nakrętka sześciokątna DIN 934
Stal oksydowana na czarno
Specyfikacja techniczna:
|
Parametr |
Wartość |
|---|---|
| a (szerokość rowka) | 14 mm |
| d1 | M 12 |
| Fs w [kN] | 7 |
| b | 48 mm |
| d2 | 12.5 mm |
| d3 min. | 4 |
| d3 max. | 26 |
| h1 | 38 mm |
| h2 | 16 mm |
| h3 | 62 mm |
| h4 | 40 mm |
| h5 | 19.1 mm |
| l1 | 190 mm |
| l2 | 40 mm |
| l3 | 72 mm |
| s (skok zacisku) | 4 |
| Waga | 838 g |
Dane techniczne
| Szerokość rowka [mm] | 14 |
| Gwint | M12 |
| Typ nakrętki | teowe (RLV) |
| Materiał wykonania | stal |
