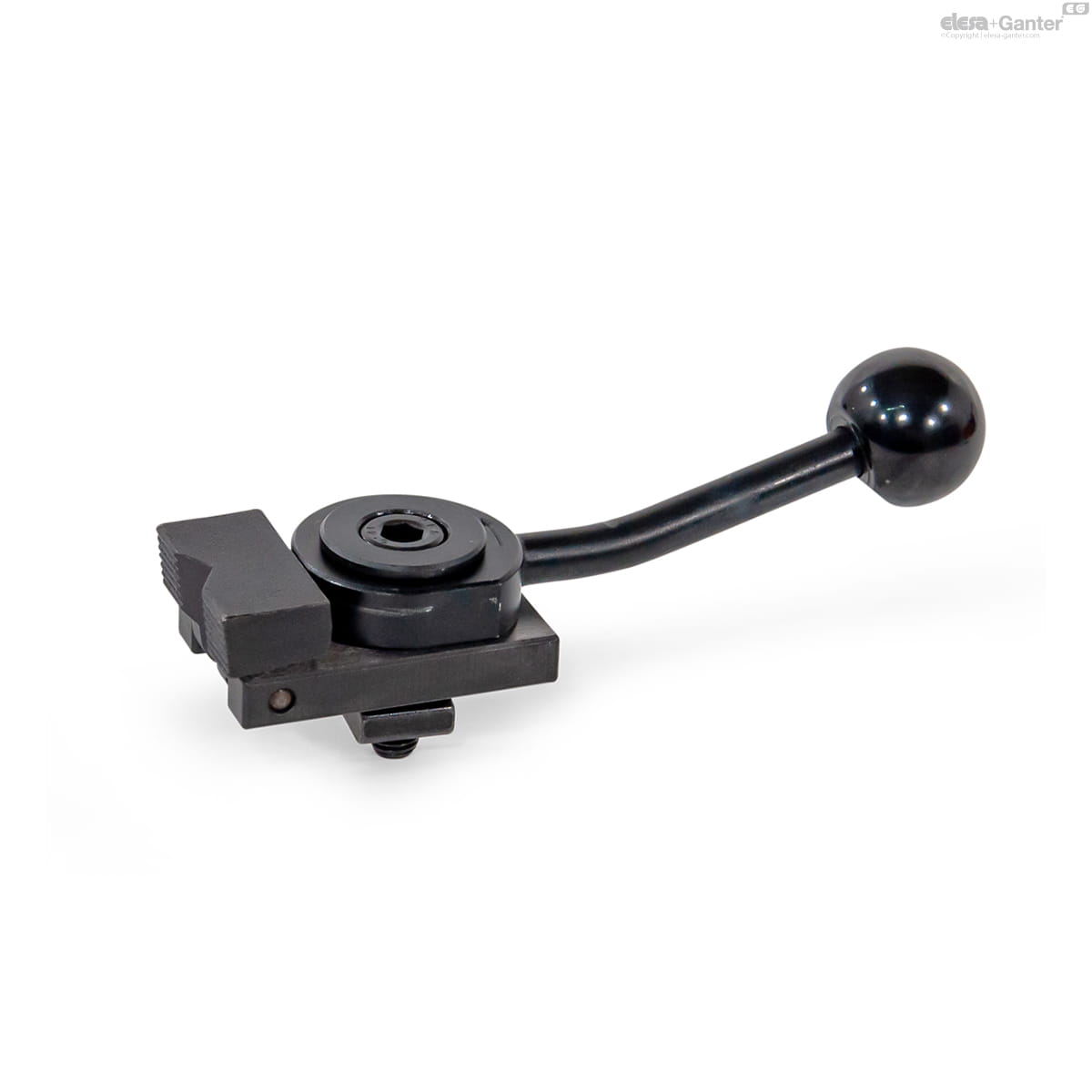

Docisk boczny GN 9190-10-M8-P-R z dźwignią mimośrodową - ELESA+GANTER
Opis
Wykonanie
- Typ E: z radełkowaną powierzchnią dociskową szczęk
- Typ P: z pryzmatyczną powierzchnią dociskową szczęk
Kod
- R: dociskanie poprzez obrót w prawo
- L: dociskanie poprzez obrót w lewo
Mechanizm dociskowy
- stal hartowana
- Oksydowane na czarno
Gałka DIN 319
Tworzywo, duroplast
Kolor czarny, wykończony na połysk
Dla szerokości rowka a = 10 / 14
- Nakrętki do rowków teowych DIN 508
- Śruba z łbem walcowym DIN 912
Stal oksydowana na czarno
Dla szerokości rowka a = 12
- Śruby do rowków teowych DIN 787
- Nakrętka sześciokątna DIN 934
Stal oksydowana na czarno
Specyfikacja techniczna:
Parametr |
Wartość |
---|---|
a (szerokość rowka) | 10 mm |
d1 | M 8 |
Fs w [kN] | 3.5 |
b | 32 mm |
d2 | 8.4 mm |
d3 min. | 4 |
d3 max. | 26 |
h1 | 20 mm |
h2 | 8 mm |
h3 | 40 mm |
h4 | 30 mm |
h5 | 12.6 mm |
l1 | 132 mm |
l2 | 32 mm |
l3 | 50 mm |
s (skok zacisku) | 3 |
Waga | 262 g |
Dane techniczne
Szerokość rowka [mm] | 10 |
Gwint | M8 |
Typ nakrętki | teowe (RLV) |
Materiał wykonania | stal |
