Koło ręczne pełne GN 923.3-140-B16-R-SW - ELESA+GANTER
Opis
Informacje:
Rękojeść obrotowa w tych kołach, w pozycji rozłożonej jest zablokowana w gnieździe stożkowym. Aby złożyć rękojeść, należy ją odciągnąć w kierunku osiowym. Sprężyna blokuje rękojeść w obu pozycjach (złożonej i rozłożonej).
Wykonania:
- Typ R: z rękojeścią obrotową
Wykonania otworów:
- Wersja B: bez rowka wpustowego
- Wersja K: z rowkiem wpustowym
Ciśnieniowy odlew z aluminium:
- Piasta obrabiana
- Wieniec toczony
- Powierzchnia pokryta żywicą epoksydową
- Kolor czarny, RAL 9005, wykończony na mat SW
- Kolor srebrny RAL 9006, wykończony na mat SR
-
Odchyłki bicia promieniowego i osiowego < 0.4
Rękojeść obrotowa GN 798.2
- Tworzywo, technopolimer na bazie poliamidu
- Kolor czarny, wykończony na mat
Mechanizm powrotny:
- Stal oksydowana na mat

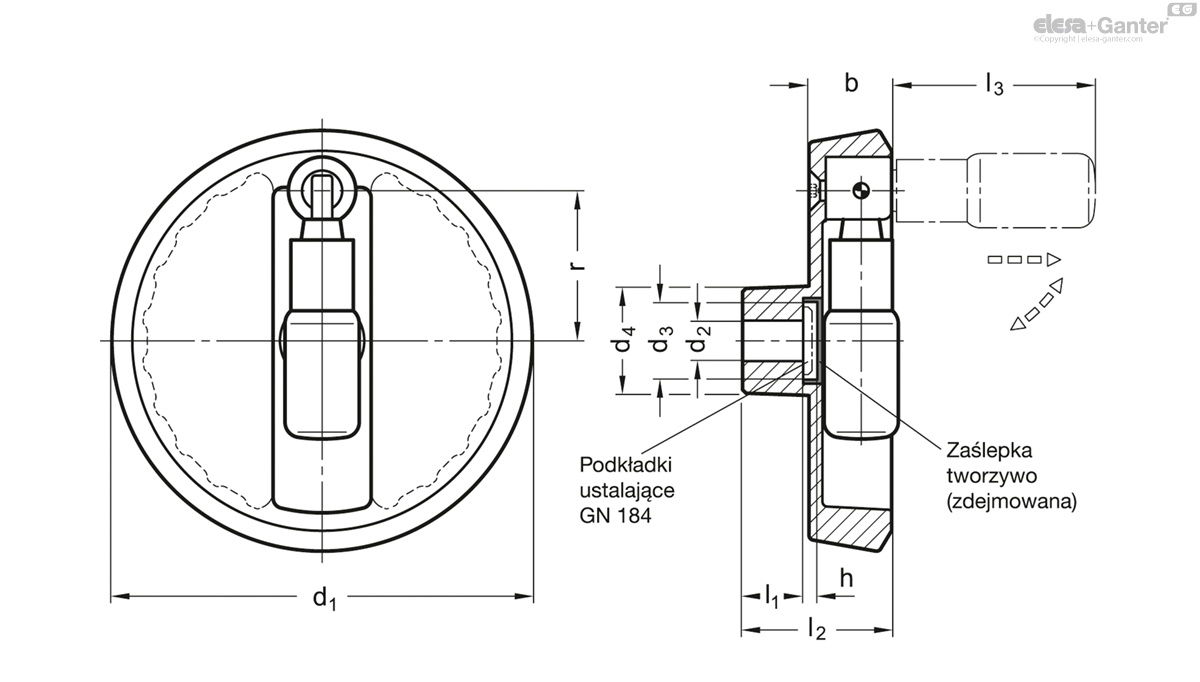

Specyfikacja techniczna:
Parametr |
Wartość |
---|---|
d1 | 140 mm |
d2 H7 | 16 mm |
d3 | 23 mm |
d4 |
36 mm |
b | 26 mm |
h | 4 mm |
l1 | 19 mm |
l2 | 47 mm |
l3 | 75.5 mm |
r | 52 mm |
Ø Uchwytu | 24 mm |
Zalecana podkładka pod śrubę z łbem stożkowym | GN 184-22 |
Waga | 550 g |
Dane techniczne
Rękojeści | Rękjeść obrotowa, składana |
Rodzaj montażu | otwór gładki |
Otwór [mm] | 16 |
Średnica zewnętrzna [mm] | 140 |
