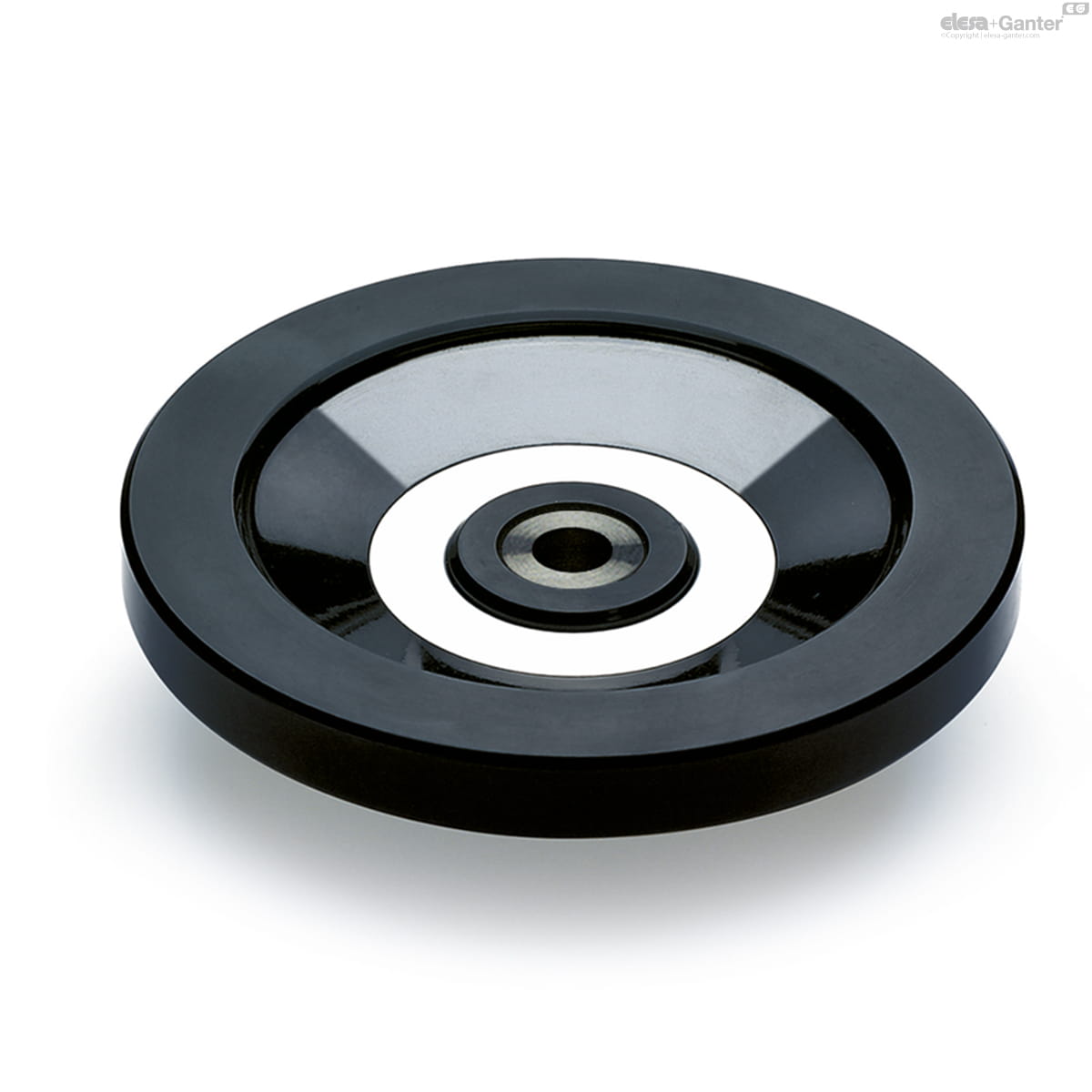

Koło ręczne pełne 73753-20-K VDN.200 FP-SST-A20-K - ELESA+GANTER
Opis
Materiał:
Duroplast na bazie fenolu (PF) o dużej wytrzymałości, dodatkowo wzmocniony. Kolor czarny, wykończony na połysk.
Pierścień:
Aluminium anodowane na mat.
(oryginalne wzornictwo ELESA - Reg. U.S. Pat. & TM Off.)
Piasta ze stali nierdzewnej AISI 303, otwór rozwiercany w tolerancji H7:
- VDN.FP-SST-A: bez rękojeści.
- VDN.FP+I-SST-A: z rękojeścią obrotową I.301+x z duroplastu.
- K: indeks na końcu kodu i oznaczenia dla wykonania z otworem z rowkiem wpustowym zgodnie z DIN 6885/1, w tolerancji P9, przykładowy kod i oznaczenie:
73695-10-K VDN.80 FP-SST-A-10-K
Piasta ze stali nierdzewnej AISI 303, nie wiercona (bez otworu), w celu wykonania otworów innych niż standardowe:
- VDN.FP-SST: bez rękojeści.
- VDN.FP+I-SST: z rękojeścią obrotową I.301+x z duroplastu.
Ergonomia:
Specjalnie wyprofilowany wieniec z wypustami od spodu, ułatwia chwytanie i manewrowanie kołem.
Specyfikacja techniczna:
Parametr |
Wartość |
---|---|
D | 200 mm |
dH7 | 20 mm |
L | 58 mm |
B | 22 mm |
d1 | 40 mm |
d2 | 33 mm |
d3 | 55 mm |
d4 | 90 mm |
d5 | 60 mm |
l | 43 mm |
l2 | 15 mm |
d' | - |
t | 22.8 mm |
b | 6 mm |
d'' | - |
C# [Nm] | 600 |
L# [J] | 18 |
Waga | 1192 g |
# Maksymalny moment skręcający (C) i odporność na uderzenia (L)
Dane techniczne
Rękojeści | Bez rękojeści |
Rodzaj montażu | otwór gładki z rowkiem wpustowym |
Otwór [mm] | 20 |
Średnica zewnętrzna [mm] | 200 |
