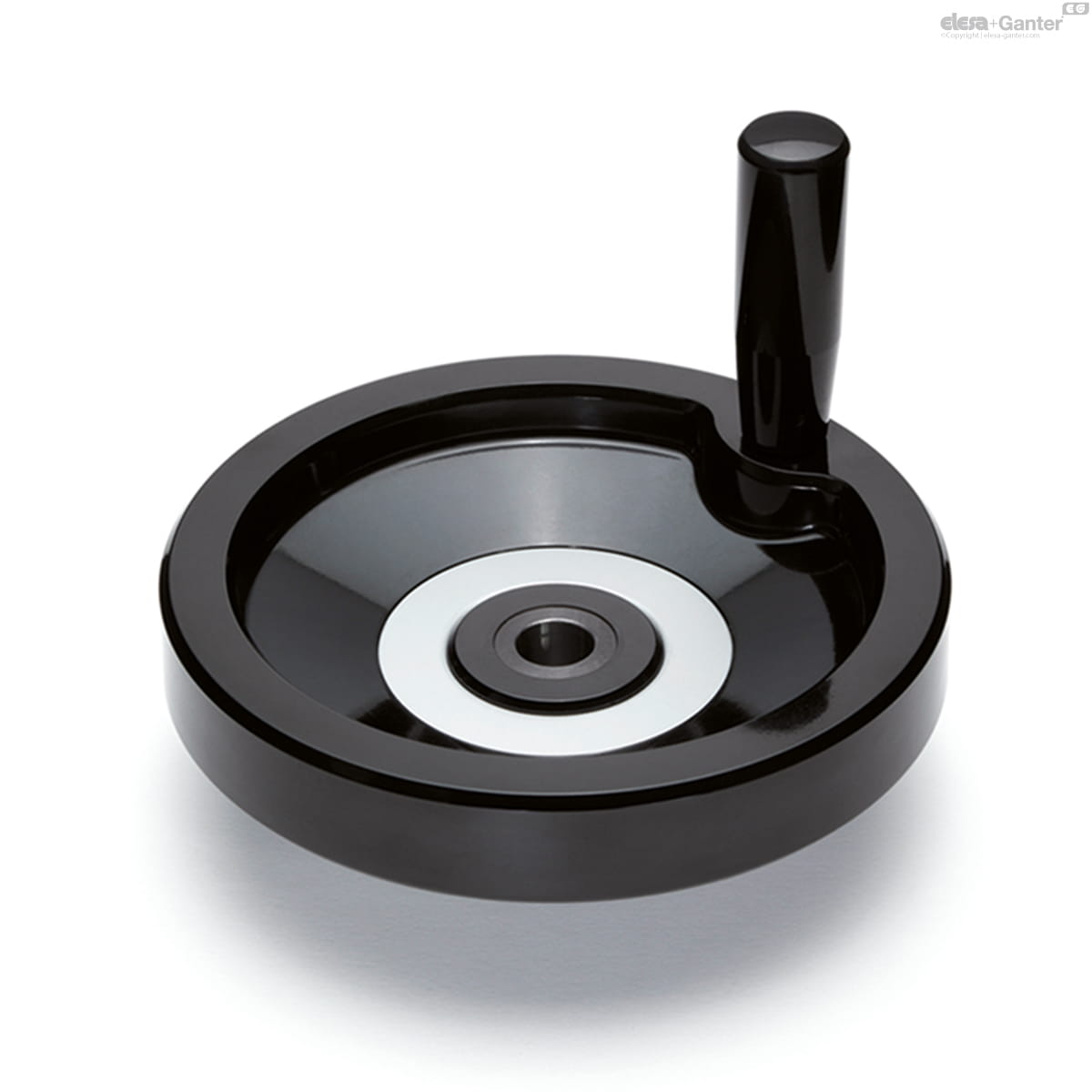

Koło ręczne pełne 73750-18 VDN.200 FP+I-A18 - ELESA+GANTER
Dostępność:
dostępny na zamówienie
Wysyłka w:
24 godziny
Opis
Materiał:
Duroplast na bazie fenolu (PF) o dużej wytrzymałości, dodatkowo wzmocniony. Kolor czarny, wykończony na połysk.Pierścień:
Aluminium anodowane na mat.
(oryginalne wzornictwo ELESA - Reg. U.S. Pat. & TM Off.)
Ergonomia:
Specjalnie wyprofilowany wieniec z wypustami od spodu, ułatwia chwytanie i manewrowanie kołem.
Wykonania:
Piasta ze stali oksydowanej na czarno, otwór rozwiercany w tolerancji H7:
- VDN.FP-A: bez rękojeści.
- VDN.FP+I-A: z rękojeścią obrotową I.301+x z duroplastu.
- VDN.FP+IR-A: z rękojeścią obrotową, składaną IR.407 z duroplastu.
- VDN.FP+IRS-A: z rękojeścią obrotową, składaną, bezpieczną "Fold-O-matic"® typ IRS.820 z technopolimeru.
- K: indeks na końcu kodu i oznaczenia dla wykonania z otworem z rowkiem wpustowym zgodnie z DIN 6885/1, w tolerancji P9, przykładowy kod i oznaczenie: 73650-10-K VDN.50 FP-A10-K
Piasta ze stali oksydowanej na czarno, nie wiercona (bez otworu), w celu wykonania otworów innych niż standardowe:
- VDN.FP: bez rękojeści.
- VDN.FP+I: z rękojeścią obrotową I.301+x z duroplastu.
- VDN.FP+IR: z rękojeścią obrotową, składaną IR.407 z duroplastu.
- VDN.FP+IRS: z rękojeścią obrotową, składaną, bezpieczną "Fold-O-matic"® IRS.820 z technopolimeru.
Specyfikacja techniczna:
|
Parametr |
Wartość |
|---|---|
| D | 200 mm |
| dH7 | 18 mm |
| L | 68 mm |
| B | 32 mm |
| d1 | 40 mm |
| d2 | 33 mm |
| d3 | 55 mm |
| d4 | 90 mm |
| d5 | 60 mm |
| l | 43 mm |
| l2 | 15 mm |
| H | 90 mm |
| m | M10 |
| R | 82 mm |
| d' | 26 mm |
| d'' | 22 mm |
| t | 24.8 mm |
| b | 6 mm |
| C# [Nm] | 600 |
| L# [J] | 18 |
| Waga | 1314 g |
# Maksymalny moment skręcający (C) i odporność na uderzenia (L)
Dane techniczne
| Rękojeści | Rękojeść obrotowa |
| Rodzaj montażu | otwór gładki |
| Otwór [mm] | 18 |
| Średnica zewnętrzna [mm] | 200 |
