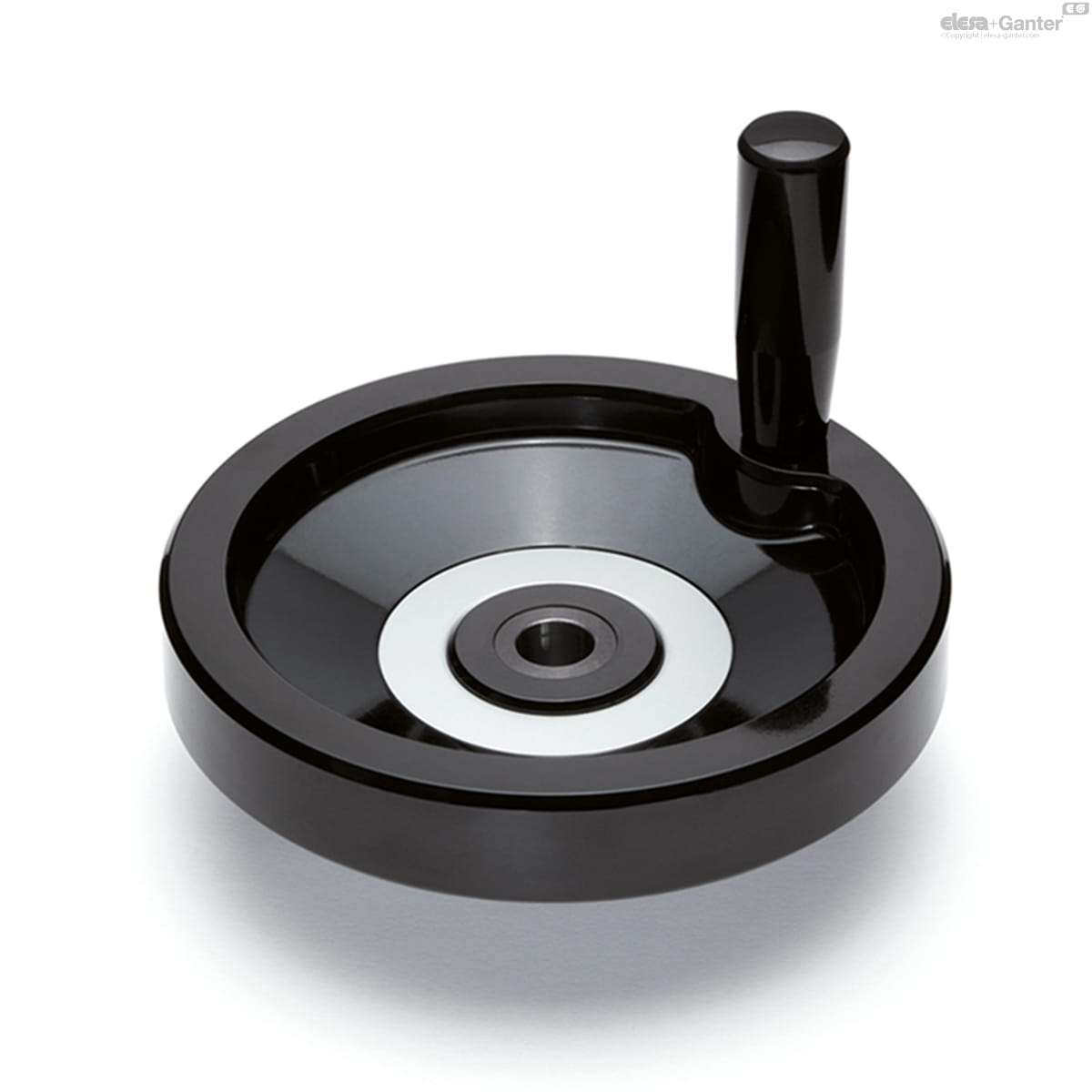

Koło ręczne pełne 73730-14-K VDN.150 FP+I-A14-K - ELESA+GANTER
Opis
Materiał:
Duroplast na bazie fenolu (PF) o dużej wytrzymałości, dodatkowo wzmocniony. Kolor czarny, wykończony na połysk.Aluminium anodowane na mat.
(oryginalne wzornictwo ELESA - Reg. U.S. Pat. & TM Off.)
Ergonomia:
Specjalnie wyprofilowany wieniec z wypustami od spodu, ułatwia chwytanie i manewrowanie kołem.
Wykonania:
Piasta ze stali oksydowanej na czarno, otwór rozwiercany w tolerancji H7:
- VDN.FP-A: bez rękojeści.
- VDN.FP+I-A: z rękojeścią obrotową I.301+x z duroplastu.
- VDN.FP+IR-A: z rękojeścią obrotową, składaną IR.407 z duroplastu.
- VDN.FP+IRS-A: z rękojeścią obrotową, składaną, bezpieczną "Fold-O-matic"® typ IRS.820 z technopolimeru.
- K: indeks na końcu kodu i oznaczenia dla wykonania z otworem z rowkiem wpustowym zgodnie z DIN 6885/1, w tolerancji P9, przykładowy kod i oznaczenie: 73650-10-K VDN.50 FP-A10-K
Piasta ze stali oksydowanej na czarno, nie wiercona (bez otworu), w celu wykonania otworów innych niż standardowe:
- VDN.FP: bez rękojeści.
- VDN.FP+I: z rękojeścią obrotową I.301+x z duroplastu.
- VDN.FP+IR: z rękojeścią obrotową, składaną IR.407 z duroplastu.
- VDN.FP+IRS: z rękojeścią obrotową, składaną, bezpieczną "Fold-O-matic"® IRS.820 z technopolimeru.
Specyfikacja techniczna:
Parametr |
Wartość |
---|---|
D | 150 mm |
dH7 | 14 mm |
L | 61 mm |
B | 30 mm |
d1 | 32 mm |
d2 | 26.5 mm |
d3 | 50 mm |
d4 | 80 mm |
d5 | 48 mm |
l | 38 mm |
l2 | 15 mm |
H | 65 mm |
m | M8 |
R | 62 mm |
t | 16.3 mm |
d' | - |
d'' | - |
b | 5 mm |
C# [Nm] | 400 |
L# [J] | 14 |
Waga | 737 g |
# Maksymalny moment skręcający (C) i odporność na uderzenia (L)
Dane techniczne
Rękojeści | Rękojeść obrotowa |
Rodzaj montażu | otwór gładki z rowkiem wpustowym |
Otwór [mm] | 14 |
Średnica zewnętrzna [mm] | 150 |
