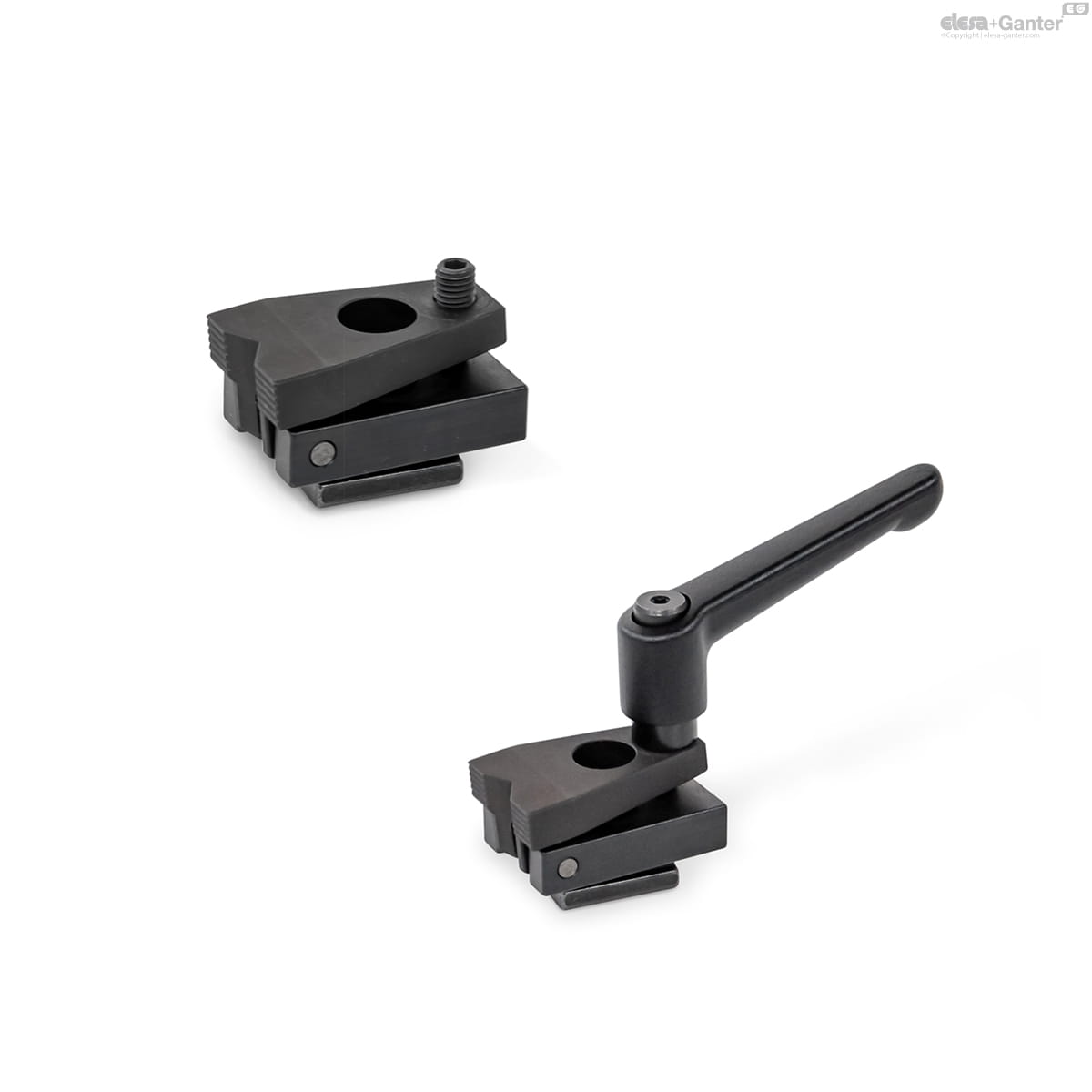

Docisk boczny GN 9190.1-18-M16-P-K z gwintem zaciskowym - ELESA+GANTER
Dostępność:
dostępny na zamówienie
Wysyłka w:
24 godziny
Opis
Wykonanie:
- Typ E: z radełkowaną powierzchnią dociskową szczęk
- Typ P: z pryzmatyczną powierzchnią dociskową szczęk
Kod:
- G: Skok zaciskający z wkrętem dociskowym z kulką
- K: Skok mocujący regulowany dźwignią nastawną
Mechanizm dociskowy
- stal hartowana
- Oksydowane na czarno
Nakrętka do rowka teowego
- Stal oksydowana na czarno
- Klasa wytrzymałości 10
Śruba z łbem walcowym DIN 912
- Stal oksydowana na czarno
- Klasa wytrzymałości 12.9
Wkręt dociskowy z kulką
- Stal oksydowana na czarno
- kulka hartowana
Zestaw zaciskowy dla typu (K)
- Odlew z cynku
Powierzchnia pokryta żywicą epoksydową
Kolor czarny RAL 9005, wykończony na mat
- Korpus z gwintem
Stal oksydowana na czarno
kulka hartowana
Specyfikacja techniczna:
|
Parametr |
Wartość |
|---|---|
| a (szerokość rowka) | 18 mm |
| d1 | M 16 |
| Fs w [kN] | 21.5 mm |
| b | 68 mm |
| d2 | 16.5 mm |
| d3 min. | 4 |
| d3 max. | 26 |
| d4 | M 16 |
| h1 | 47 mm |
| h2 | 35 mm |
| h3 | 13 mm |
| l1 | 86 mm |
| l2 | 41 mm |
| l3 | 56 mm |
| l4 | 108 mm |
| s (skok zacisku) | 7 |
| Maksymalny moment dokręcania MA w Nm | 20 |
| Waga | 2093 g |
Dane techniczne
| Szerokość rowka [mm] | 18 |
| Gwint | M16 |
| Typ nakrętki | teowe (RLV) |
| Materiał wykonania | stal |
