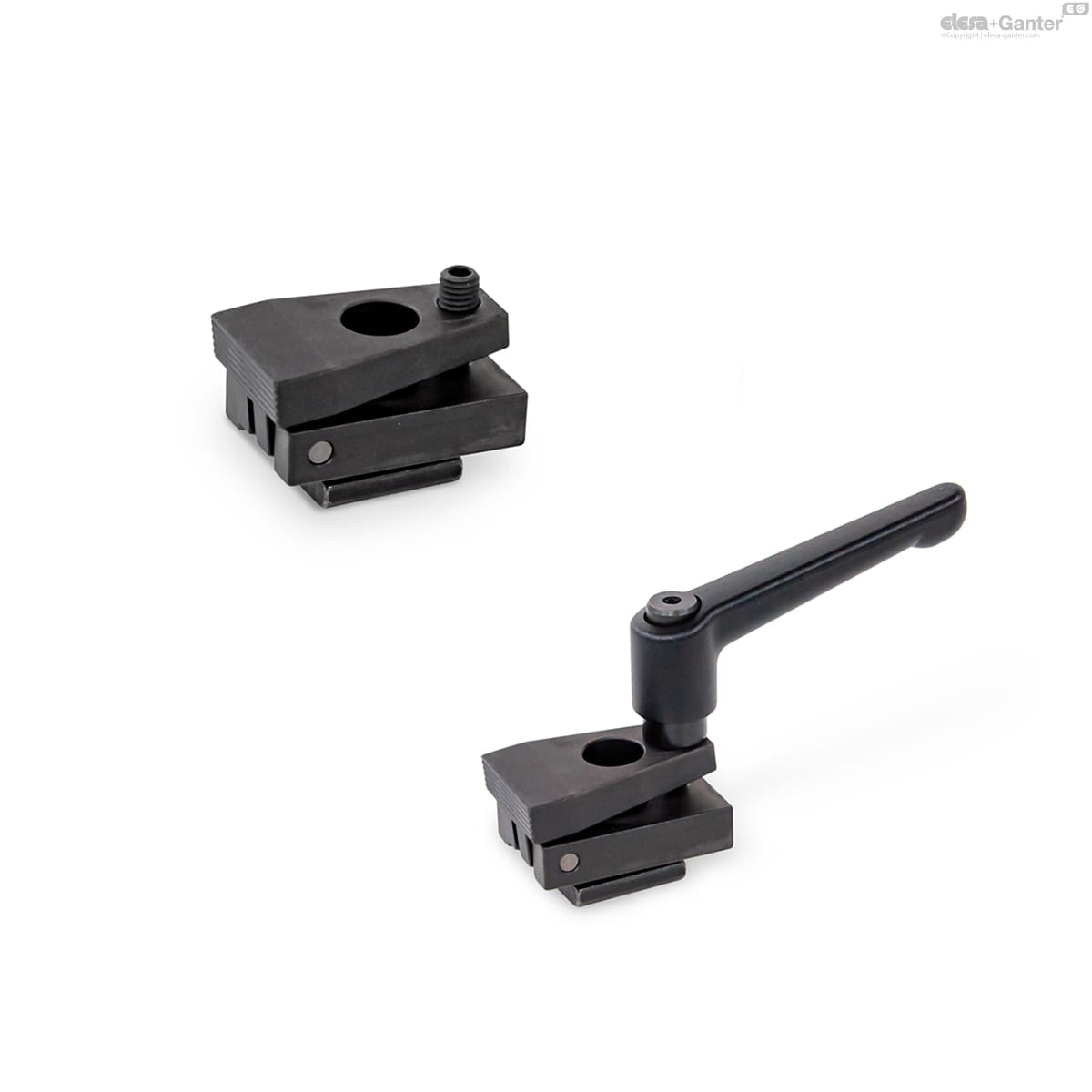

Docisk boczny GN 9190.1-18-M16-E-G z gwintem zaciskowym - ELESA+GANTER

Dostępność: dostępny na zamówienie
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 1 475,67 zł 1475.67
Cena netto: 1 199,73 zł
ilość szt.
Zyskujesz 147 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: ELESA+GANTER
Kod produktu: ELG_GN 9190.1-18-M16-E-G

Opis

Wykonanie:

  • Typ E: z radełkowaną powierzchnią dociskową szczęk
  • Typ P: z pryzmatyczną powierzchnią dociskową szczęk

Kod:

  • G: Skok zaciskający z wkrętem dociskowym z kulką
  • K: Skok mocujący regulowany dźwignią nastawną

Mechanizm dociskowy

  • stal hartowana
  • Oksydowane na czarno

Nakrętka do rowka teowego

  • Stal oksydowana na czarno
  • Klasa wytrzymałości 10

Śruba z łbem walcowym DIN 912

  • Stal oksydowana na czarno
  • Klasa wytrzymałości 12.9

Wkręt dociskowy z kulką

  • Stal oksydowana na czarno
  • kulka hartowana

Zestaw zaciskowy dla typu (K)

  • Odlew z cynku

Powierzchnia pokryta żywicą epoksydową

Kolor czarny RAL 9005, wykończony na mat

  • Korpus z gwintem

Stal oksydowana na czarno

kulka hartowana

Specyfikacja techniczna:

Parametr

Wartość
a (szerokość rowka)  18 mm
 d1  M 16
 Fs w [kN]  21.5 mm
 b  68 mm
 d2  16.5 mm
 d4  M 16
 h1  47 mm
 h2  35 mm
 h3  13 mm
 l1  86 mm
 l2  41 mm
 l3  56 mm
 l4  -
s (skok zacisku)  7
Maksymalny moment dokręcania MA w Nm 20
Waga 1749 g



Dane techniczne

Szerokość rowka [mm] 18
Gwint M16
Typ nakrętki teowe (RLV)
Materiał wykonania stal
