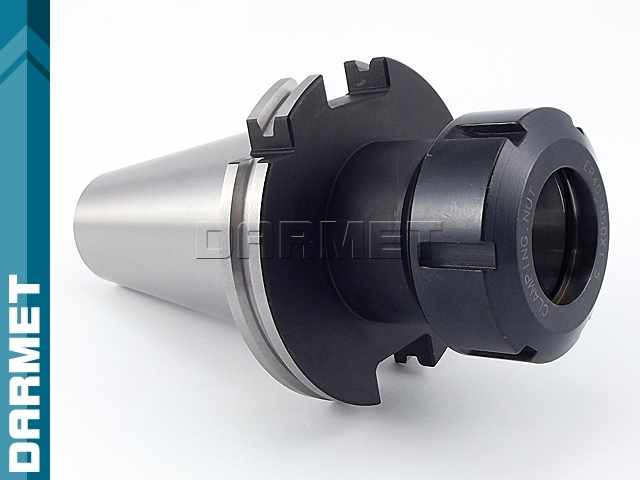

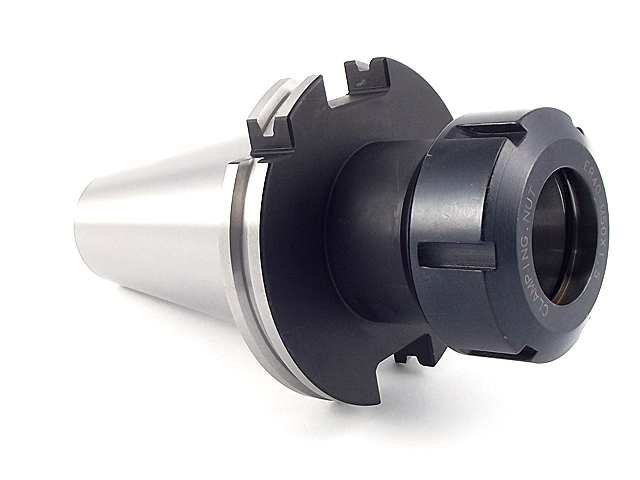

Oprawka zaciskowa CNC do tulejek ER40 z chwytem DIN SK50 | 100 mm | - DARMET 400

Dostępność: brak towaru

Cena brutto: 396,06 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

396.06

Najniższa cena z 30 dni przed obniżką:

Cena netto: 322,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 39 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM400_ER40_DIN50_100

Opis

Informacje:

Oprawka do mocowania koszyczków zaciskowych ER40.
Trzpień stożkowy DIN wg DIN68971 zakończony gwintem do ściągania w maszynach konwencjonalnych.
Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
Prawidłowe osadzenie we wrzecionie zapewnia samoistną kontrę przy dokręcaniu i odkręcaniu narzędzia.
Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.

Specyfikacja:

Oprawka zaciskowa do koszyczków ER na trzpieniu DIN

Parametr	Wartość
K (DIN69871)	SK50
Tulejka zaciskowa	ER40
D	63 mm
D₁	69,85 mm
L₁	100 mm
Waga	3,2 kg

Informacje techniczne: chwyt DIN 69871 według firmy DARMET

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

Instrukcja poprawnego montażu koszyczka w nakrętce zaciskowej ER.

Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).

Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.

Dane techniczne

Zestaw	nie
Typ tulejki zaciskowej	ER40
Typ i rozmiar oprawki	DIN50

Bezpieczeństwo
