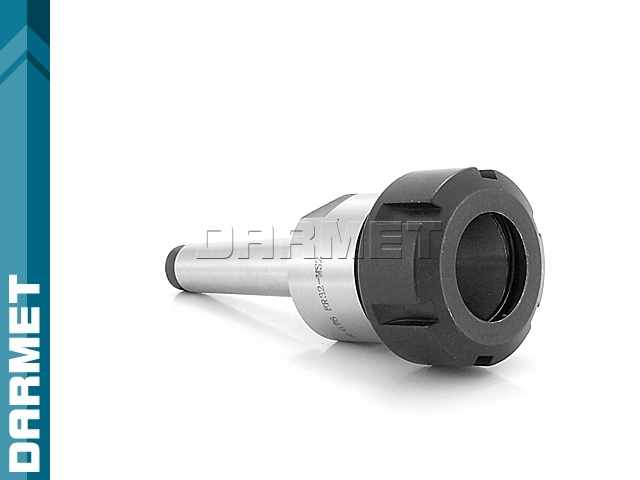

Oprawka zaciskowa do tulejek ER32 z chwytem MS2 - DARMET 076

Dostępność: średnia ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 153,75 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

153.75

Najniższa cena z 30 dni przed obniżką:

Cena netto: 125,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 15 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM_076_ER32_MS2

Opis

Informacje:

Oprawka do mocowania koszyczków zaciskowych ER16.
Trzpień stożkowy Morse zakończony gwintem do ściągania w maszynach konwencjonalnych.

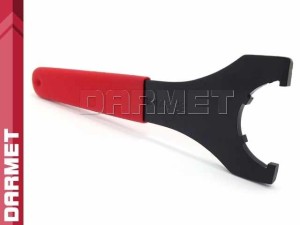

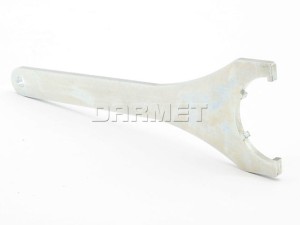

Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
Dodatkowe wybranie na płaski klucz dla kontry przy dokręcaniu i odkręcaniu narzędzia.
Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.

Specyfikacja:

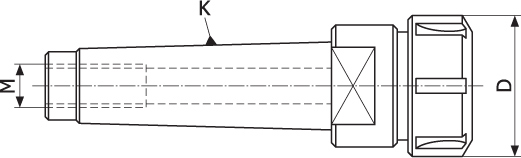

Oprawka zaciskowa do tulejek ER z chwytem Morse MK (DM-076)

Parametr	Wartość
K (Morse)	MK2
Typ tulejki	ER32
Gwint	M10
D	50 mm
Waga	0,5 kg

Informacje techniczne: chwyt Morse (DIN228) według firmy DARMET

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

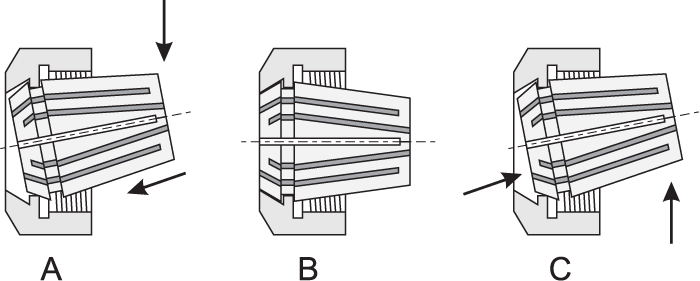

Instrukcja poprawnego montażu koszyczka w nakrętce zaciskowej ER.

Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).

Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.
