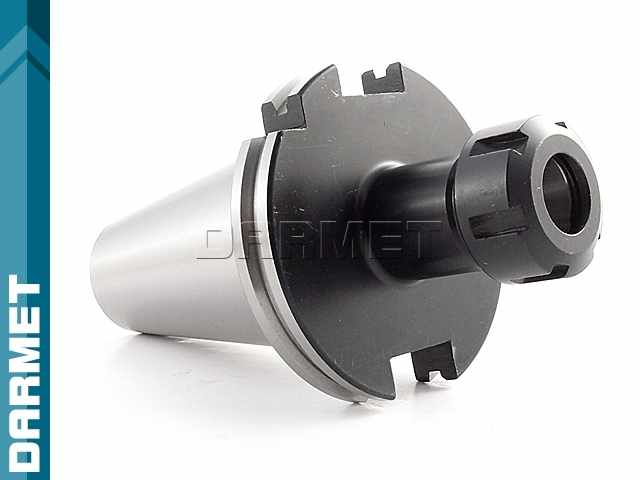

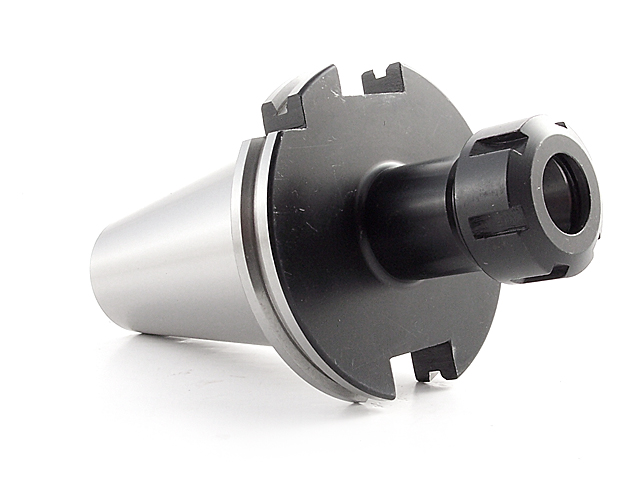

Oprawka zaciskowa CNC do tulejek ER25 z chwytem DIN SK50 | 65 mm | - DARMET 400

Dostępność: średnia ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 156,21 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

156.21

Najniższa cena z 30 dni przed obniżką:

Cena netto: 127,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 15 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM400_ER25_DIN50_60

Opis

Informacje:

Oprawka do mocowania koszyczków zaciskowych ER25.
Trzpień stożkowy DIN wg DIN68971 zakończony gwintem do ściągania w maszynach konwencjonalnych.
Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
Prawidłowe osadzenie we wrzecionie zapewnia samoistną kontrę przy dokręcaniu i odkręcaniu narzędzia.
Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.

Specyfikacja:

Oprawka zaciskowa do koszyczków ER na trzpieniu DIN

Parametr	Wartość
K (DIN69871)	SK50
Tulejka zaciskowa	ER25
D	42 mm
D₁	69,85 mm
L₁	60 mm
Waga	3,0 kg

Informacje techniczne: chwyt DIN 69871 według firmy DARMET

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

Instrukcja poprawnego montażu koszyczka w nakrętce zaciskowej ER.

Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).

Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.

Dane techniczne

Zestaw	nie
Typ tulejki zaciskowej	ER25
Typ i rozmiar oprawki	DIN50
