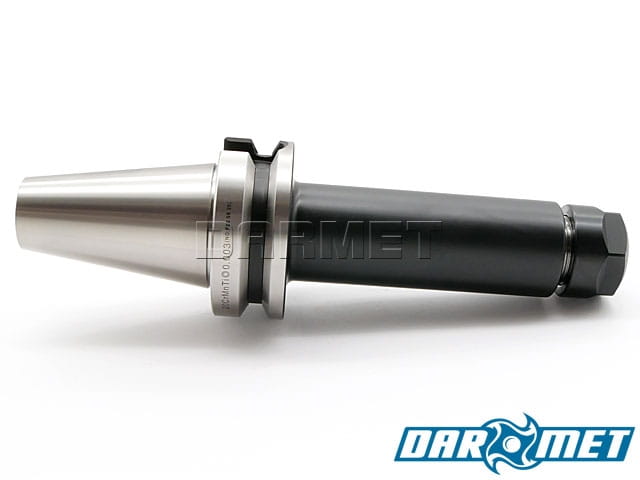

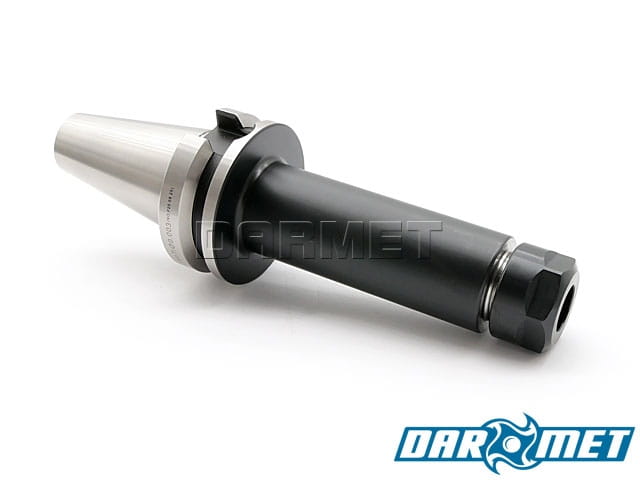

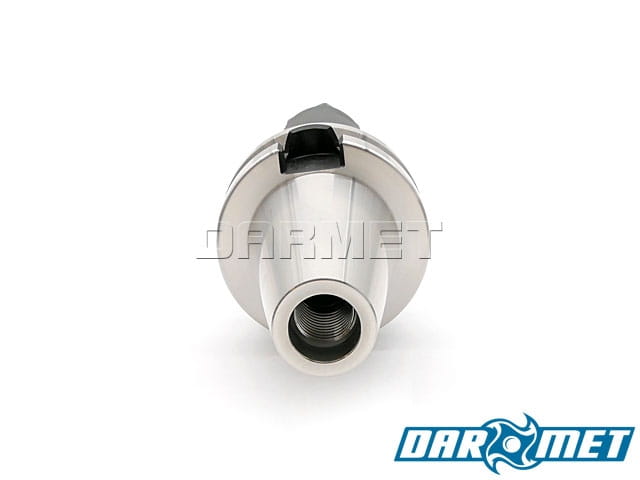

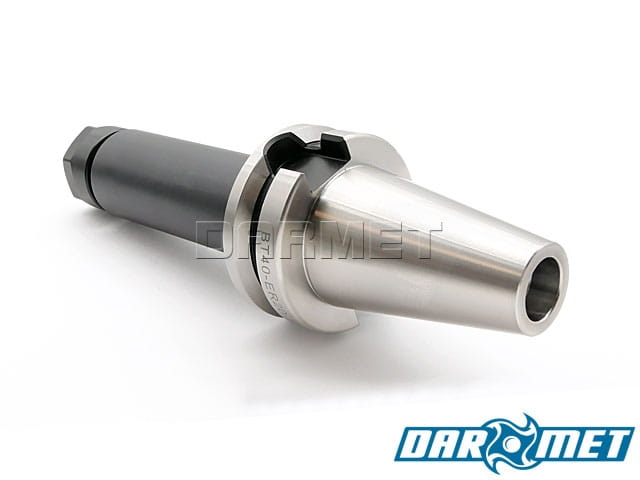

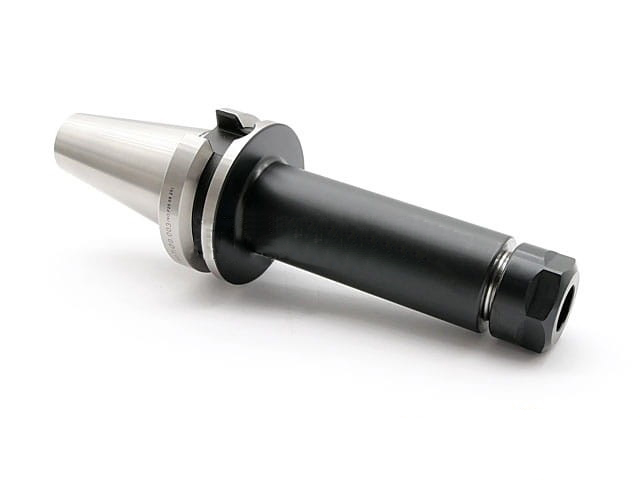

Oprawka zaciskowa CNC do tulejek ER20 z chwytem MAS 403-BT SK40 | 150 mm | - DARMET 400

Dostępność: mała ilość

Wysyłka w: 24 godziny

Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy

Cena brutto: 107,01 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

107.01

Najniższa cena z 30 dni przed obniżką:

Cena netto: 87,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 10 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM400_ER20_BT40_150

Opis

Informacje:

Oprawka do mocowania koszyczków zaciskowych ER20.
Trzpień stożkowy BT wg MAS 403-BT zakończony gwintem do ściągania w maszynach konwencjonalnych.
Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
Prawidłowe osadzenie we wrzecionie zapewnia samoistną kontrę przy dokręcaniu i odkręcaniu narzędzia.
Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.

Specyfikacja:

Oprawka zaciskowa BT40 do tulejek ER

Parametr	Wartość
K (MAS 403-BT)	SK40
Tulejka zaciskowa	ER20
D	34 mm
D₁	44,45 mm
L₁	150 mm
M	M16
Waga	1,8 kg

Informacje techniczne: chwyt DIN 69871 według firmy DARMET

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

Instrukcja poprawnego montażu koszyczka w nakrętce zaciskowej ER.

Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).

Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.

Dane techniczne

Zestaw	nie
Typ tulejki zaciskowej	ER20
Typ i rozmiar oprawki	BT40
