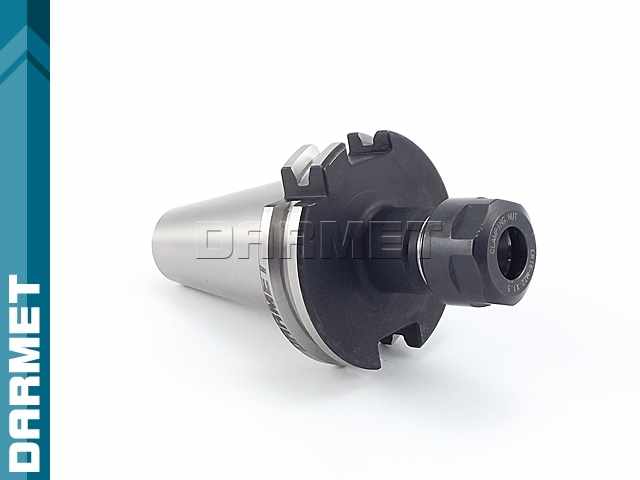

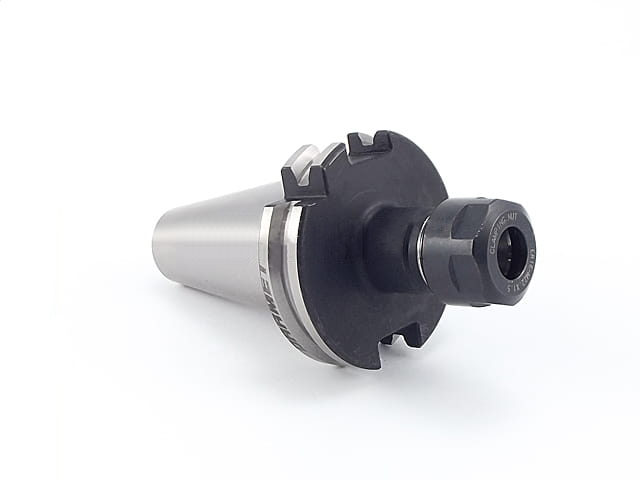

Oprawka zaciskowa CNC do tulejek ER16 z chwytem DIN SK40 | 60 mm | - DARMET 400

Dostępność: brak towaru

Cena brutto: 194,34 zł

zawiera 23% VAT, bez kosztów dostawy

Cena regularna:

194.34

Najniższa cena z 30 dni przed obniżką:

Cena netto: 158,00 zł

bez 23% VAT i kosztów dostawy

Cena regularna:

Najniższa cena z 30 dni przed obniżką:

ilość szt.

Zyskujesz 19 pkt []

towar niedostępny

dodaj do przechowalni

Ocena:

Producent:

Kod produktu: DM400_ER16_DIN40

Opis

Informacje:

Oprawka do mocowania koszyczków zaciskowych ER16.
Trzpień stożkowy DIN wg DIN68971 zakończony gwintem do ściągania w maszynach konwencjonalnych.
Prawidłowo osadzona tulejka jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
Prawidłowe osadzenie we wrzecionie zapewnia samoistną kontrę przy dokręcaniu i odkręcaniu narzędzia.
Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
Narzędzie przelotowe do stosowania chłodzenia wewnętrznego.

Specyfikacja:

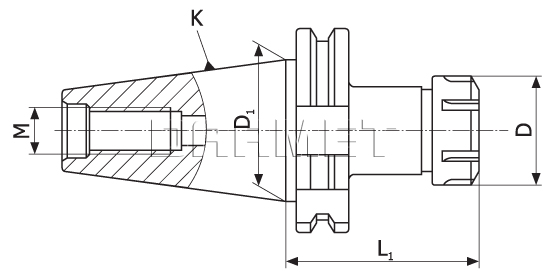

Oprawka zaciskowa do koszyczków ER na trzpieniu DIN

Parametr	Wartość
K (DIN69871)	SK40
Tulejka zaciskowa	ER16
D	28 mm
D₁	44,45 mm
L₁	60 mm
Waga	1,0 kg

Informacje techniczne: chwyt DIN 69871 według firmy DARMET

Jak prawidłowo zamocować tulejkę zaciskową w nakrętce ER?

Instrukcja poprawnego montażu koszyczka w nakrętce zaciskowej ER.

Należy pod kątem osadzić tulejkę zaczepiając kanałkiem koszyczka o mimośrodkową lub cylindryczną opaskę nakrętki (A), czując delikatny opór wcisnąć do charakterystycznego "klik" (B). Demontaż odbywa się równie prosto, przechylamy koszyczek, tak aby zwolnić go z opaski w nakrętce (C).

Prezentacja wideo poprawnego montażu całego zespołu w oprawce zaciskowej ER.

Dane techniczne

Zestaw	nie
Typ tulejki zaciskowej	ER16
Typ i rozmiar oprawki	DIN40
