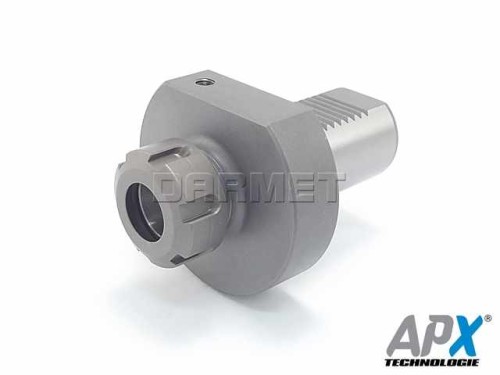

Oprawka VDI 50 do tulejek zaciskowych ER (DIN6499) - E4.D50.ER32 - APX 1220
Opis
Informacje:
- Uchwyt do mocowania koszyczków zaciskowych ER32.
- Trzpień cylindryczny VDI z ząbkowanym wybraniem.
- Przy prawidłowym osadzeniu tulejki zauważymy, że jest idealnie splanowana z czołem nakrętki ER, dopiero wtedy powinniśmy dokręcać całość specjalnym kluczem hakowym lub wielopunktowym.
- Standardowe tulejki zaciskowe mają okrągły otwór, co nadaje uniwersalność oprawce, ponieważ możemy mocować tu wszystkie trzpieniowe narzędzia z chwytem walcowym, bądź walcowym ze spłaszczeniem Weldon, tj. wiertła, czy frezy.
- Oznaczenie na zewnętrznej części stożka pomaga w szybszym doborze oprzyrządowania.

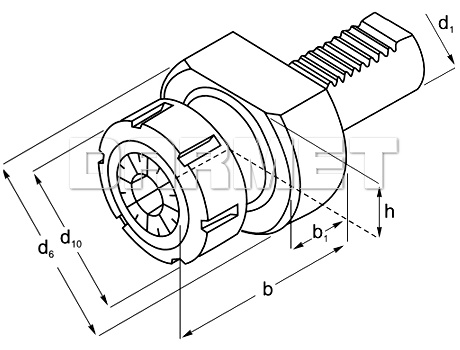

Dane techniczne:
Parametr | Wartość |
---|---|
Chwyt (DIN 69880) | VDI50 |
Tulejka | ER32 |
d1 | 50 mm |
d6 | 98 mm |
d10 | 50 mm |
b | 84 mm |
b1 | 30 mm |
h | 35 mm |
Informacje techniczne: chwyt VDI (DIN69880) według firmy DARMET
Prawidłowy montaż koszyczków w oprawce ER:
Dane techniczne
Zestaw | nie |
Typ tulejki zaciskowej | ER32 |
Typ i rozmiar oprawki | D50 |
