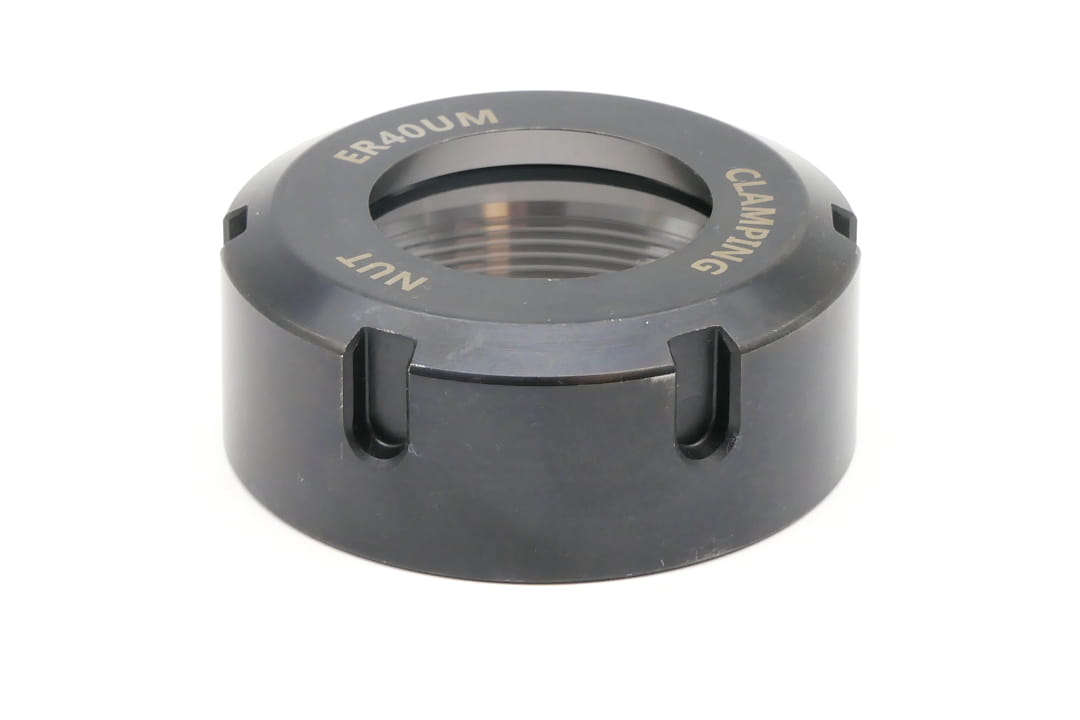

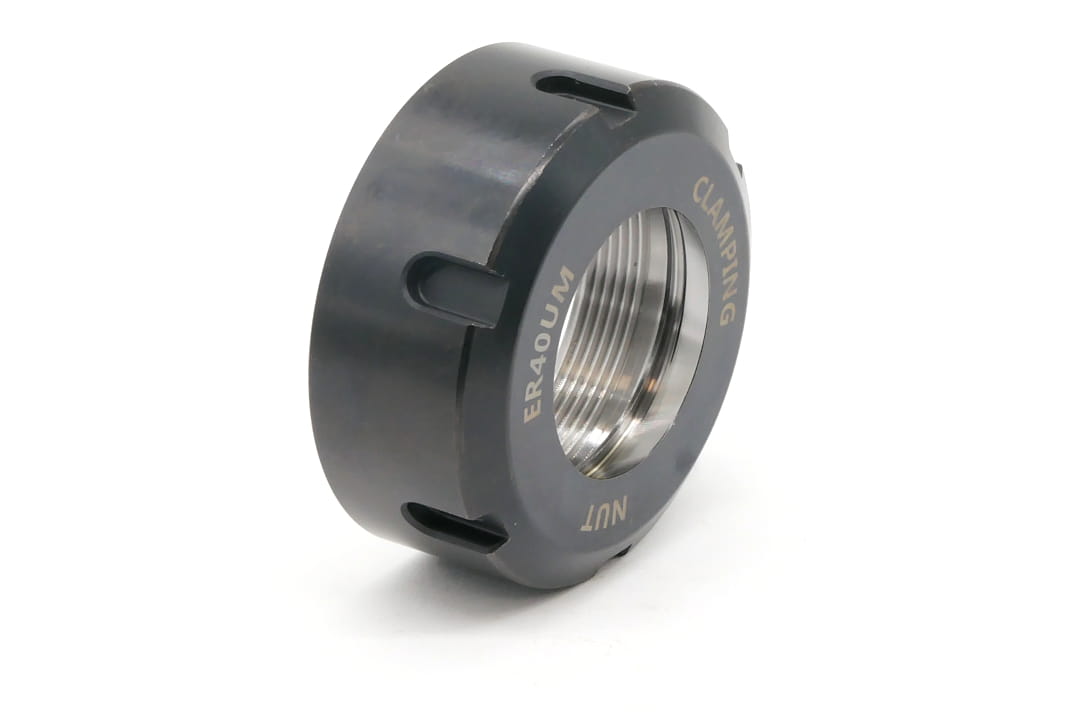

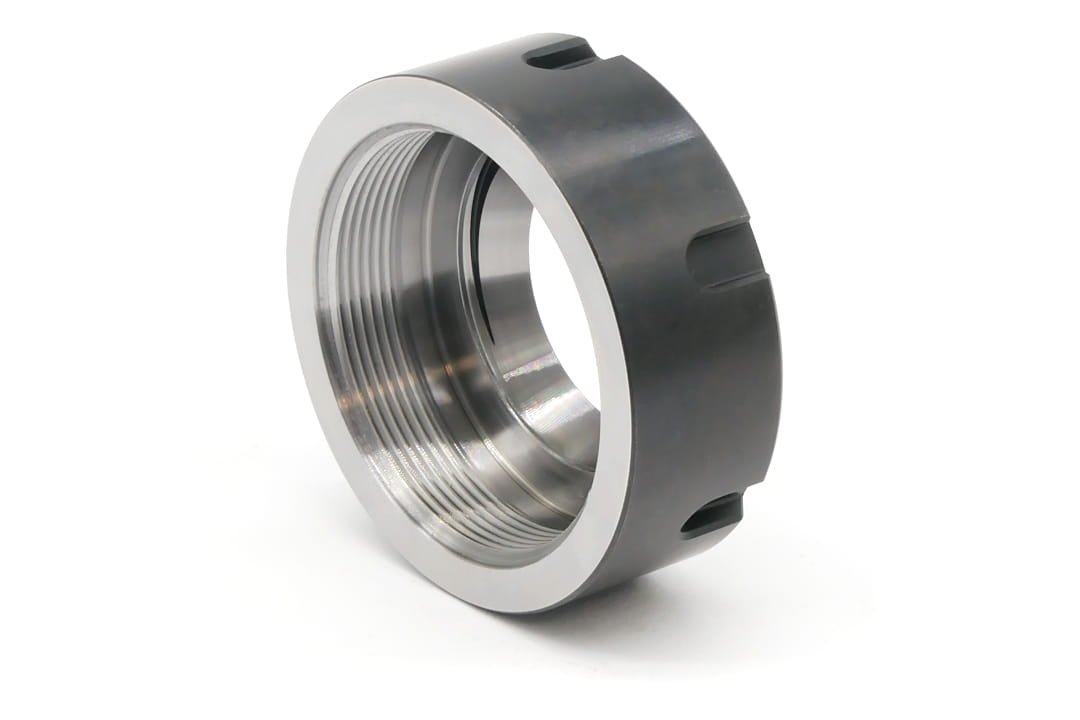

Nakrętka mocująca do tulejek ER40 | Typ T2 - (DM 072)
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Właściwości i zastosowanie:
- Nakrętka ER40 wykonana jest ze stali o wysokiej jakości
- Przeznaczona do oprawek zaciskowych ER40.
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 63 | mm |
| L | 25,5 | mm |
| M | M50 x 1,5 | mm |
| Waga | 0,3 | kg |
Montaż tulejek w nakrętkach:
| | ||
| Montaż tulejki zaciskowej w nakrętce oprawki | Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A)
- Wcisnąć tulejkę do nakrętki (rys. B)
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia
