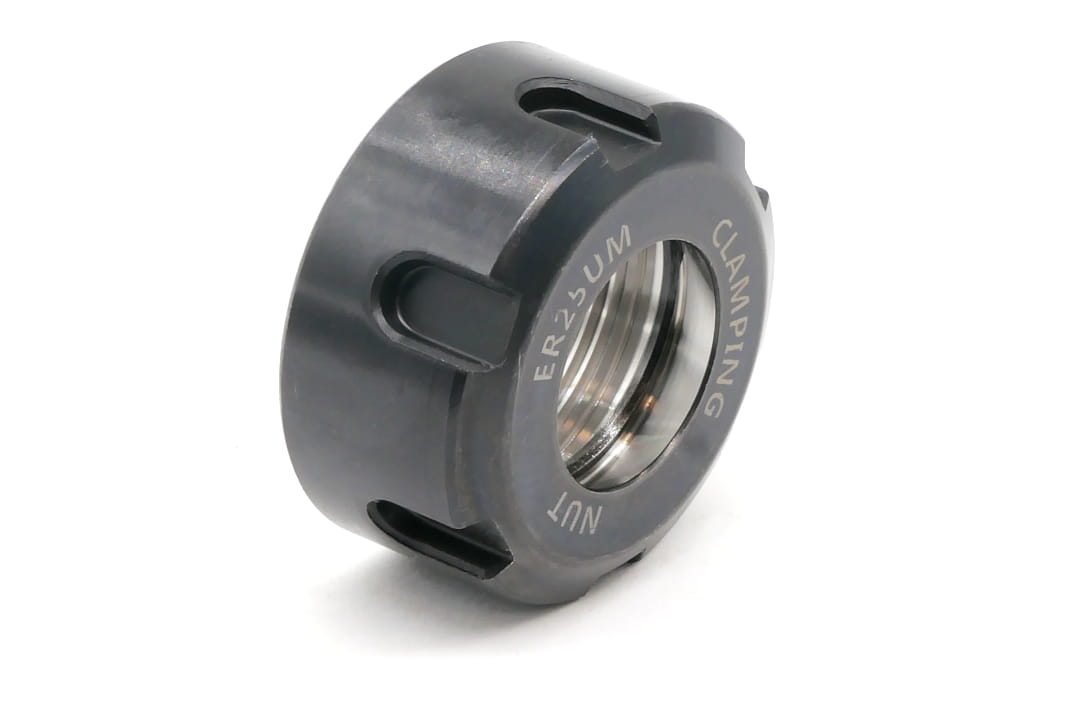

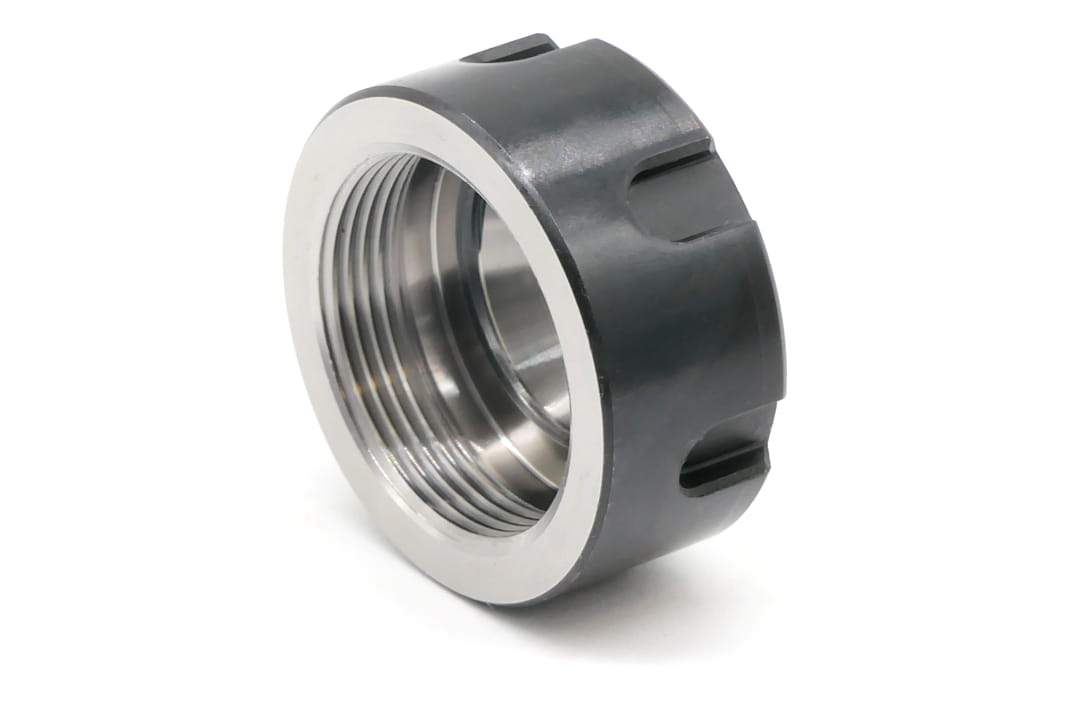

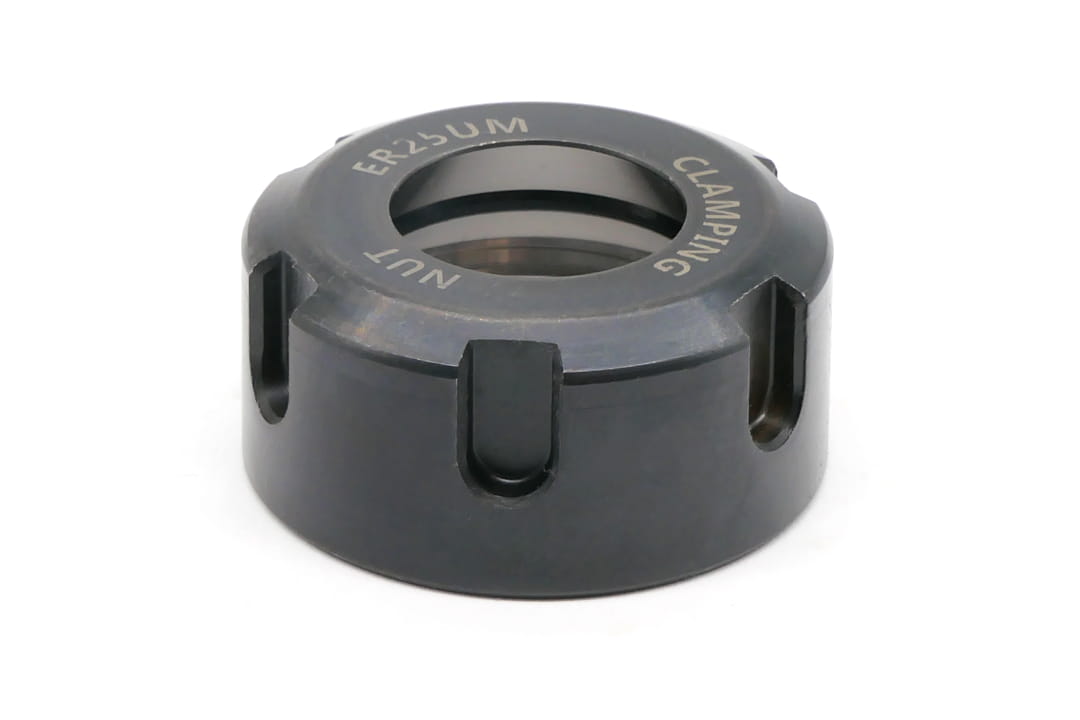

Nakrętka mocująca do tulejek ER25 | Typ T2 - (DM 072)
Dostępność:
mała ilość
Wysyłka w:
24 godziny
Ocena:
0
0
Producent:
Kod produktu:
DM_AKC_NAK_ER25_T2
Opis
Właściwości i zastosowanie:
- Nakrętka ER25 wykonana jest ze stali o wysokiej jakości.
- Przeznaczona do oprawek zaciskowych użwanych z tulejkami ER25.
- Przed montażem w oprawce tulejka musi być włożona do nakrętki.
Dane techniczne:
| Parametr | Wartość | Jedn. |
|---|---|---|
| D | 42 | mm |
| L | 20 | mm |
| M | M32 x 1,5 | mm |
| Waga | 0,14 | kg |
Montaż tulejek w nakrętkach:
| | ||
| Montaż tulejki zaciskowej w nakrętce oprawki | Tulejka prawidłowo zamontowana | Demontaż tulejki zaciskowej |
Aby prawidłowo zamotować tulejkę zaciskową ER w oprawce należy:
- Tulejkę włożyć pod kątem do nakrętki.
- Zaczepić kanałkiem tulejki o mimośrodowy lub cylindryczny występ nakrętki (rys. A).
- Wcisnąć tulejkę do nakrętki (rys. B).
- Nakrętkę z wciśniętą tulejką skręcić z oprawką, tak aby możliwe było zamocowanie obrabianego narzędzia.
