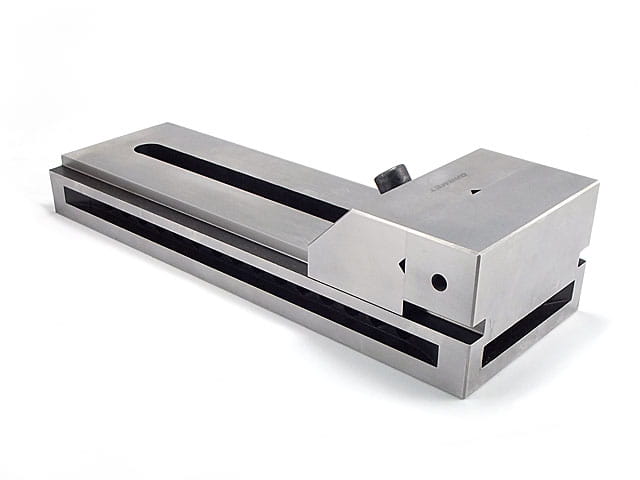

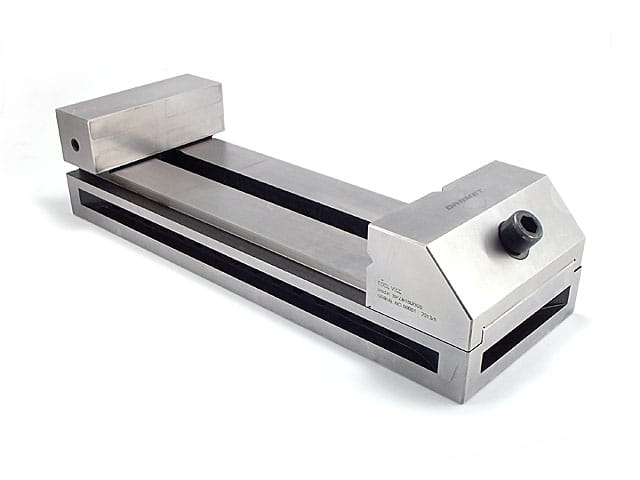

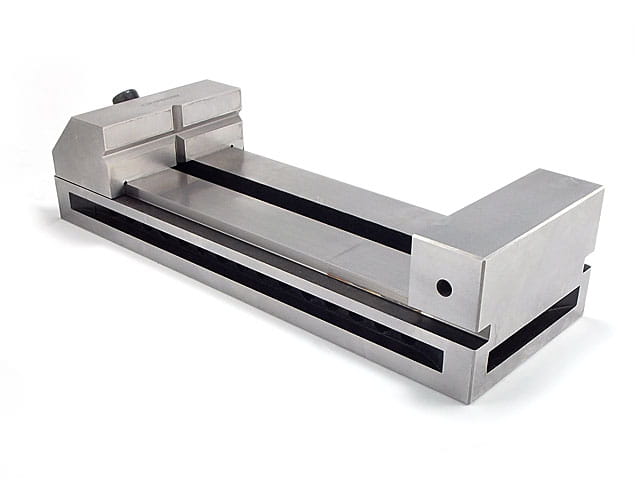

Bezwrzecionowe imadło kontrolne precyzyjne szlifierskie ze stali 150x250 mm SPZB DARMET

Dostępność: brak towaru
Cena brutto: 1 752,75 zł 1752.75
Cena netto: 1 425,00 zł
ilość szt.
Zyskujesz 175 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: DARMET
Kod produktu: DM_IM_SPZB_150_250
Pin It

Opis

Informacje:

  • Precyzyjnie wykonane imadło kontrolne do pomiarów i sprawdzeń.
  • Bezwrzecionowy system imadła po zwolnieniu blokady pozwala na swobodne przemieszczanie szczęki ruchomej po całej długości korpusu.
  • Węższa szczęka ruchoma względem całego korpusu i szczęki stałej umożliwia jego pracę w ustawieniu bocznym, a także w zamocowaniu na innym imadle.
  • Korpus i szczęka stała stanowią monolityczną całość.
  • Gwintowany otwór w szczęce stałej pozwalana na montaż zderzaka.
  • Materiał wykonania to wysokiej jakości stal stopowa.
  • Powierzchnie robocze utwardzone do 58-62 HRC.

Specyfikacja:

imadło szlifierskie SPZB Darmet - wymiary

Parametr Wartość
S 150 mm
amax 250 mm
H 100 mm
h 50 mm
L 380 mm
Waga 23 kg



Zasada działania imadła SPZB:

imadło szlifierskie SPZB - zasada działania krok 1-3

1. Zwolnienie szczęki kluczem imbusowym.
2. Z włożonym kluczem zmiana przyłożenia śruby na większy kąt.

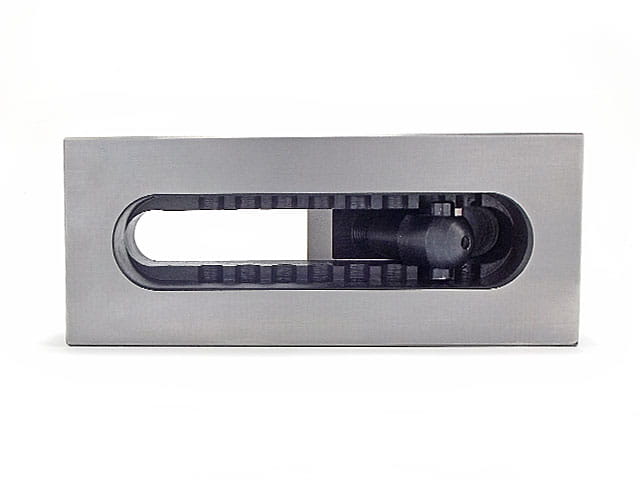

3. Kołek ustalający zeskakuje z zębatki co powoduje wyłączenia blokady.

imadło szlifierskie SPZB - zasada działania krok 4

4. Przy odpowiedniej pozycji klucza i śruby można poruszyć szczęką.

imadło szlifierskie SPZB - zasada działania krok 5-6

5. Osadzenie przedmiotu w imadle.
6. Dosunięcie szczęki ruchomej do detalu (luźny kołek ustalający automatycznie wpadnie w zębatkę.

imadło szlifierskie SPZB - zasada działania krok 7-8

7. Stabilne zaciśnięcie śruby kluczem imbusowym.





Dokładność imadła:

imadło szlifierskie SPZB Darmet - tolerancje wymiarowe

Dane techniczne

Model SPZB
Szerokość szczęki 150 mm
Typ szlifierskie
