Bezwrzecionowe imadło kontrolne precyzyjne szlifierskie ze stali 150x200 mm SPZB DARMET

  • nowość
Dostępność: duża ilość
Wysyłka w: 24 godziny
Dostawa: Cena nie zawiera ewentualnych kosztów płatności sprawdź formy dostawy
Cena brutto: 1 520,28 zł 1520.28
Cena netto: 1 236,00 zł
ilość szt.
Zyskujesz 152 pkt [?]

towar niedostępny

dodaj do przechowalni
Ocena: 0
Producent: DARMET
Kod produktu: DM_IM_SPZB_150_200
Pin It

Opis

Informacje:

  • Precyzyjnie wykonane imadło kontrolne do pomiarów i sprawdzeń.

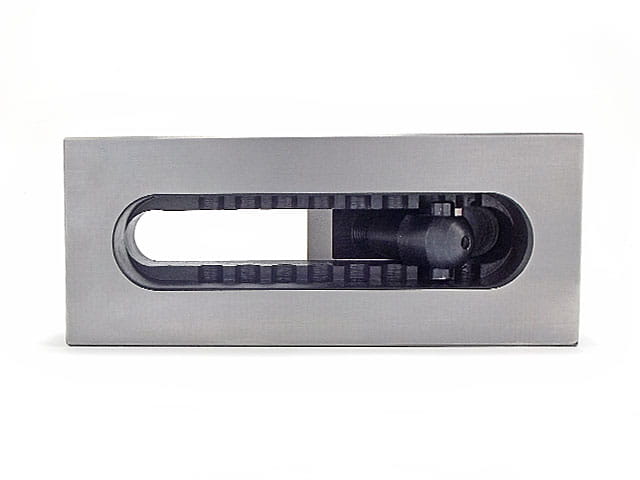

  • Bezwrzecionowy system imadła po zwolnieniu blokady pozwala na swobodne przemieszczanie szczęki ruchomej po całej długości korpusu.
  • Węższa szczęka ruchoma względem całego korpusu i szczęki stałej umożliwia jego pracę w ustawieniu bocznym, a także w zamocowaniu na innym imadle.
  • Korpus i szczęka stała stanowią monolityczną całość.
  • Gwintowany otwór w szczęce stałej pozwalana na montaż zderzaka.
  • Materiał wykonania to wysokiej jakości stal stopowa.
  • Powierzchnie robocze utwardzone do 58-62 HRC.



Specyfikacja:

imadło szlifierskie SPZB Darmet - wymiary



Parametr Wartość
S 150 mm
amax 200 mm
H 100 mm
h 50 mm
L 330 mm
Waga 21,5 kg



Zasada działania imadła SPZB:

imadło szlifierskie SPZB - zasada działania krok 1-3

1. Zwolnienie szczęki kluczem imbusowym.
2. Z włożonym kluczem zmiana przyłożenia śruby na większy kąt.
3. Kołek ustalający zeskakuje z zębatki co powoduje wyłączenia blokady.

imadło szlifierskie SPZB - zasada działania krok 4

4. Przy odpowiedniej pozycji klucza i śruby można poruszyć szczęką.

imadło szlifierskie SPZB - zasada działania krok 5-6

5. Osadzenie przedmiotu w imadle.
6. Dosunięcie szczęki ruchomej do detalu (luźny kołek ustalający automatycznie wpadnie w zębatkę.

imadło szlifierskie SPZB - zasada działania krok 7-8

7. Stabilne zaciśnięcie śruby kluczem imbusowym.





Dokładność imadła:

imadło szlifierskie SPZB Darmet - tolerancje wymiarowe

Dane techniczne

Model SPZB
Szerokość szczęki 150 mm
Typ szlifierskie
