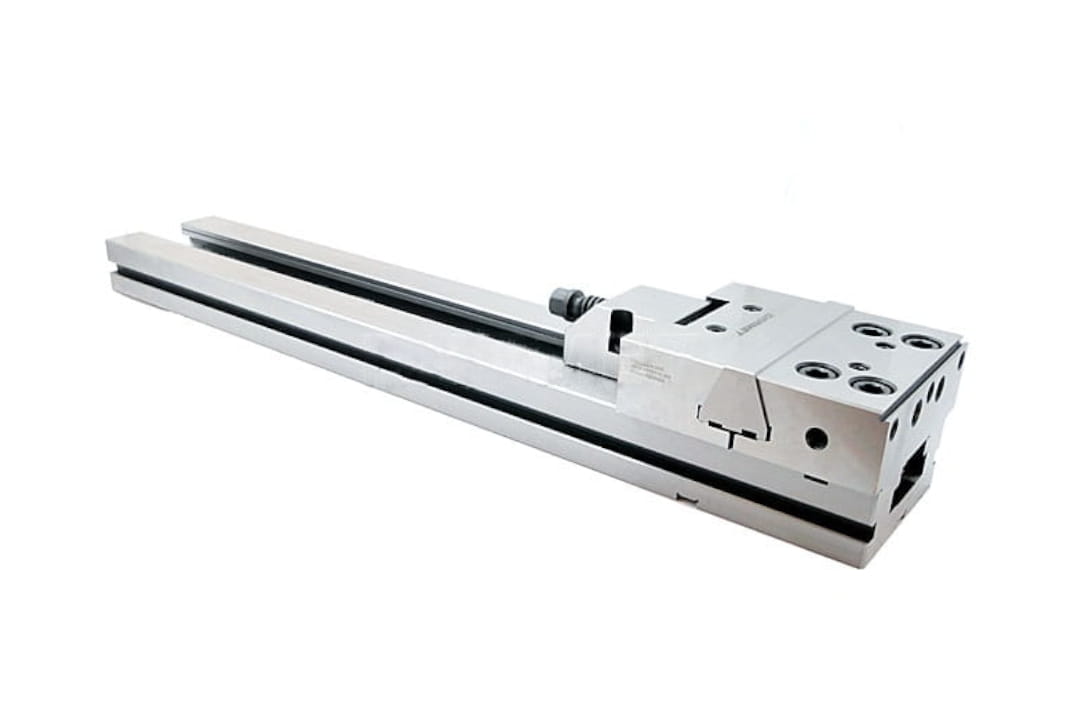

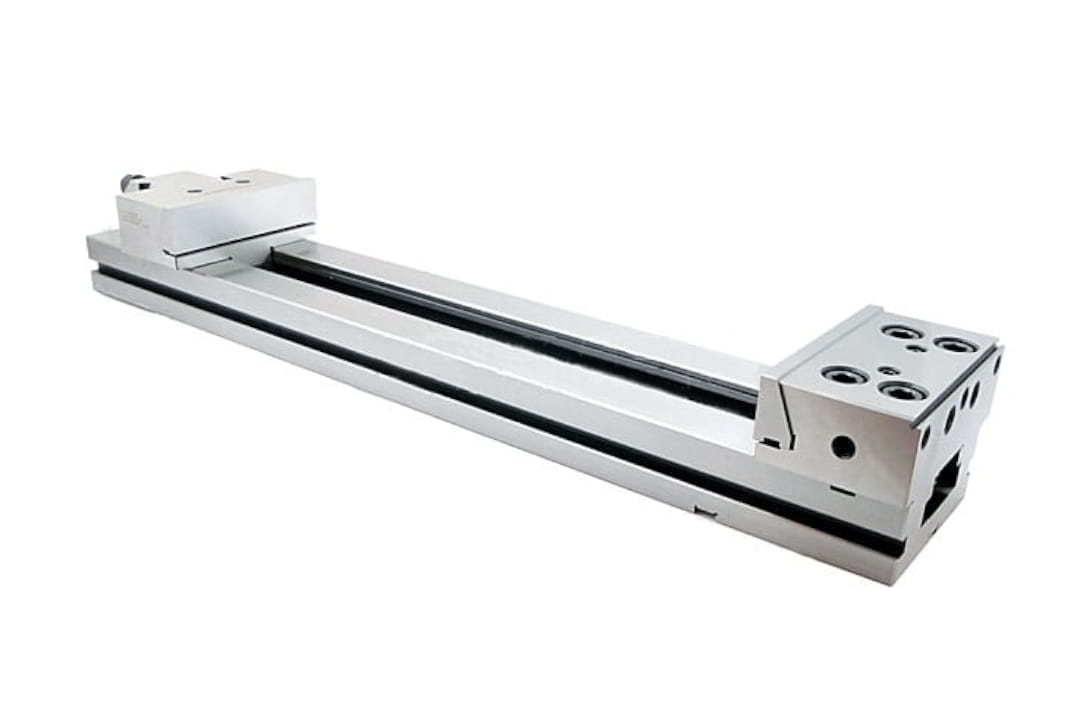

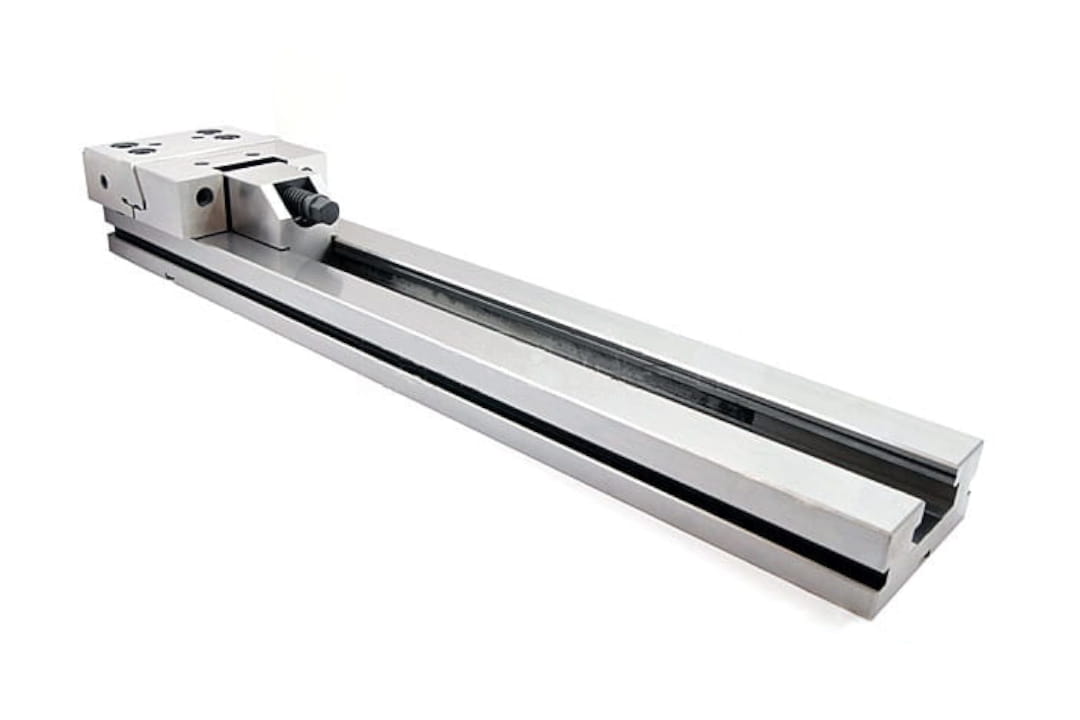

Imadło maszynowe precyzyjne stalowe 175x400 mm FPZB DARMET
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Informacje:
- Precyzyjne imadło ze stali do stosowania w maszynach numerycznych do wszelakich operacji wymagających niemalże idealnych wymiarów.
- Wysoka dokładność wykonania pozwala stosować imadła w zespole. Maksymalna odchyłka podstawy ±0,01 mm.
- Po obu stronach korpusu na całej jego długości znajdują się kanałki do mocowania imadła łapami dociskowymi.
- Ruch szczęki po łożu jest idealnie wyważony, swobodny posuw przy nieodczuwalnym luzie.
- Wymienne wkładki szczękowe zapewniają uniwersalność pracy narzędziem mocującym, w zależności od zamocowanego modelu wkładki możliwe jest mocowanie odpowiednich elementów (nawet wałków).

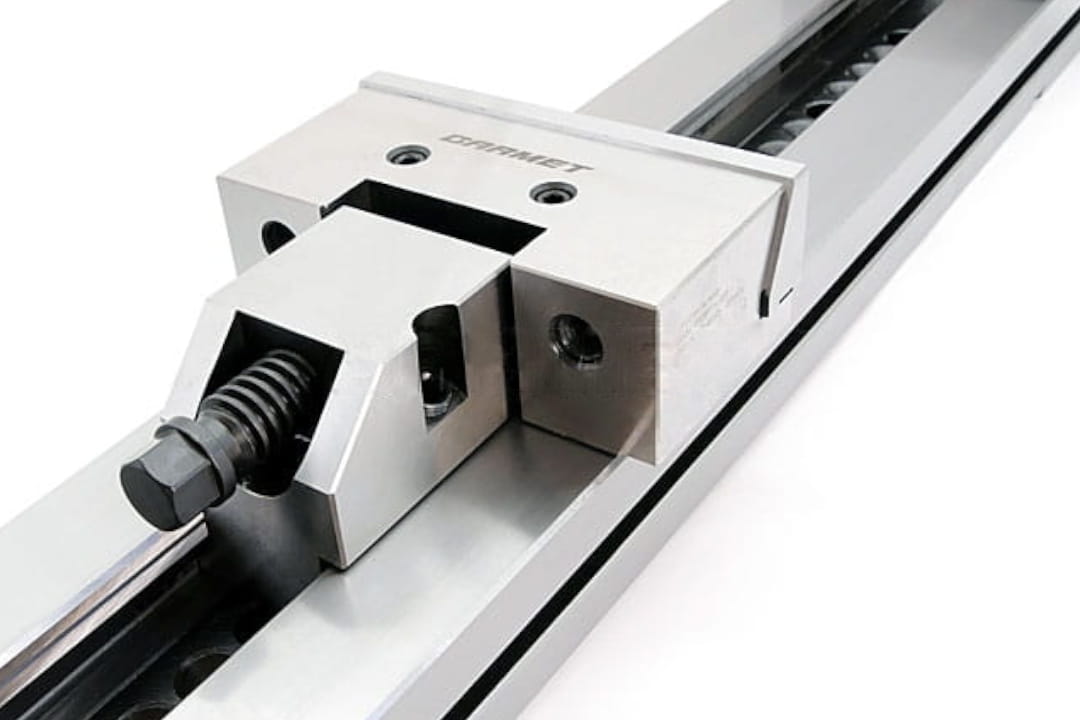

- System szybkozaciskowy w szczęce ruchomej pozwala na natychmiastową zmianę pozycji szczęki bez czasochłonnego pokręcania korbą.
- Specjalna konstrukcja gniazd do wkładek dociska detale do korpusu w dół.
- Obsada szczęki odpowiada za jej blokadę pozycji.
- Montaż urządzenia na dedykowanej podstawie obrotowej pozwala uzyskać pełny obrót 360° wokół osi.
- Szczęka stała po obu stronach posiada gwintowane otwory, aby zamocować specjalne zderzaki stabilizujące pozycję przedmiotów.
- Na spodzie łoża znajdują się rowki pod kamienie ustalające do ustawienia narzędzia w stołach z rowkami teowymi.

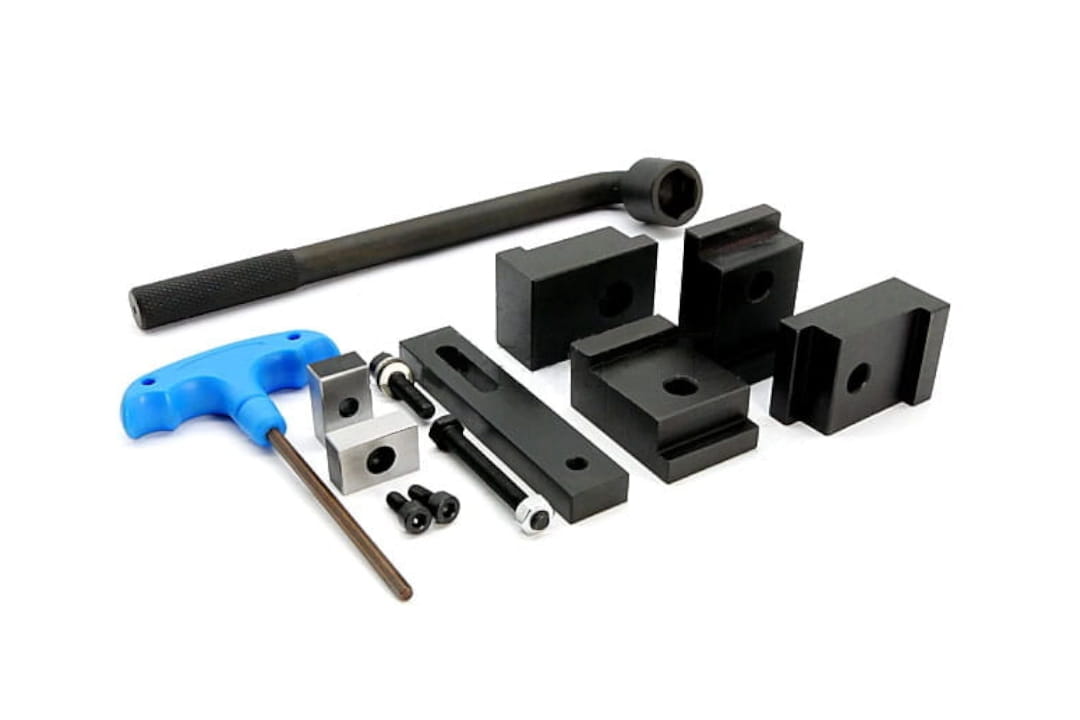

- W zestawie znajdują się niezbędne akcesoria do umocowania i prawidłowej pracy imadła.
Specyfikacja:
| Parameter | Value |
|---|---|
| S | 175 mm |
| amax | 400 mm |
| h | 60 mm |
| H1 | 58±0,01 mm |
| H | 117 mm |
| A | 145 mm |
| L1 | 98 mm |
| L2 | 121 mm |
| L | 655 mm |
| d | 16 mm |
| Weight | 51,2 kg |
|
|
|
|
|
| Movable jaw holder with clamping screw ensures quick and easy clamping | Floating inserts fitted in the jaws with clearance which guarantees proper mounting of the workpiece | Holes fixing the position of the steel ball and the holder |
Possibility to move the fixed jaw with 5 mm step by 180°, which is mounted with 4 allen screws |
Accuracy parameters:
We invite you to watch the following video, showing the replacement of jaws in machine vises.
Dane techniczne
| Model | FPZB |
| Szerokość szczęki | 175 mm |
| Typ | maszynowe |
