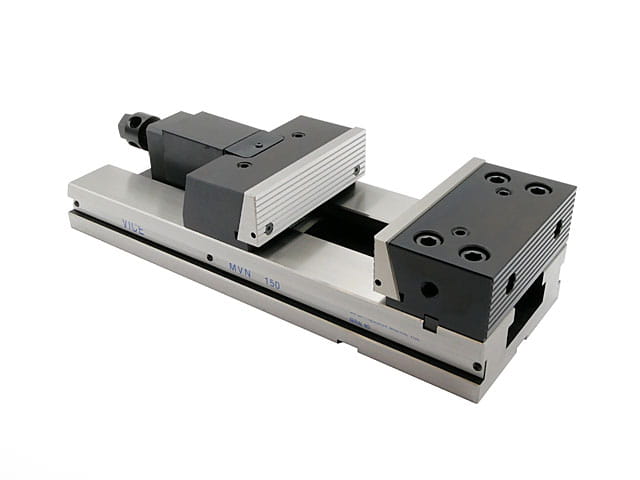

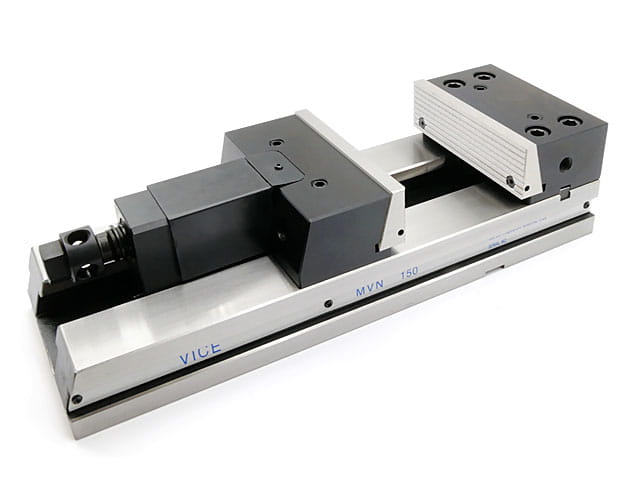

Imadło precyzyjne zabezpieczone stalowe 150x210 mm MPZB DARMET
Cena regularna:
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Informacje:
- Precyzyjne imadło ze stali do stosowania w maszynach numerycznych do wszelakich operacji wymagających niemalże idealnych wymiarów.
- Wysoka dokładność wykonania pozwala stosować imadła w zespole. Maksymalna odchyłka podstawy ±0,01 mm.
- Po obu stronach korpusu na całej jego długości znajdują się kanałki do mocowania imadła łapami dociskowymi.
- Ruch szczęki po łożu jest idealnie wyważony, swobodny posuw przy nieodczuwalnym luzie.
- Wymienne wkładki szczękowe zapewniają uniwersalność pracy narzędziem mocującym, w zależności od zamocowanego modelu wkładki możliwe jest mocowanie odpowiednich elementów (nawet wałków).
- Specjalna konstrukcja gniazd do wkładek dociska detale do korpusu w dół.
- Obsada szczęki odpowiada za jej blokadę pozycji oraz jako system szybkozaciskowy pozwala na natychmiastową zmianę pozycji szczęki bez czasochłonnego pokręcania korbą.
- Szczęka stała po obu stronach posiada gwintowane otwory, aby zamocować specjalne zderzaki stabilizujące pozycję przedmiotów.
- Na spodzie łoża znajdują się rowki pod kamienie ustalające do ustawienia narzędzia w stołach z rowkami teowymi.
- Przy wymianie wkładek należy wykonać obróbkę mechaniczną ich powierzchni roboczych połączonych z imadłem w celu uzyskania podanych w dokumentacji technicznej parametrów dokładności.

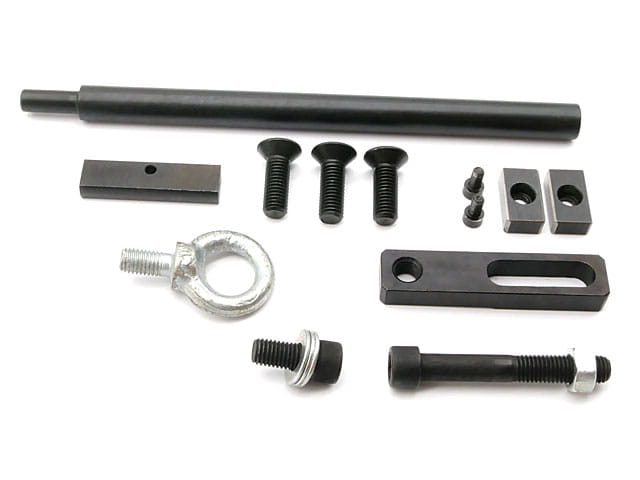

- W zestawie znajdują się niezbędne akcesoria do umocowania i prawidłowej pracy imadła.
Specyfikacja:

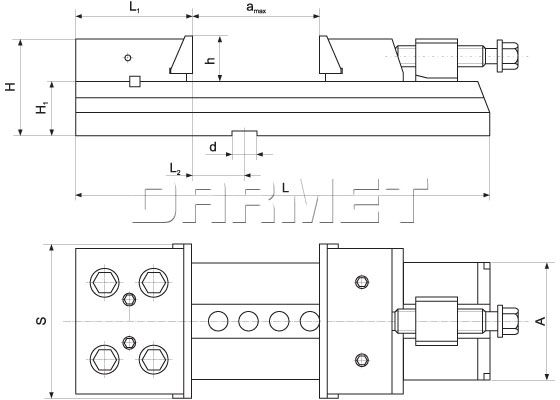

| Parametr | Wartość |
|---|---|
| S | 149 mm |
| amax | 210 mm |
| h | 52 mm |
| H1 | 51 mm |
| H | 101 mm |
| A | 150 mm |
| L1 | 84 mm |
| L2 | 21 mm |
| L | 423 mm |
| d | 18 mm |
| Waga | 32,5 kg |

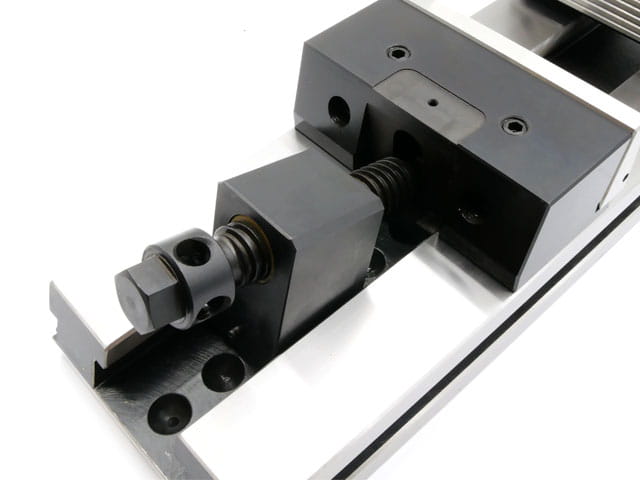

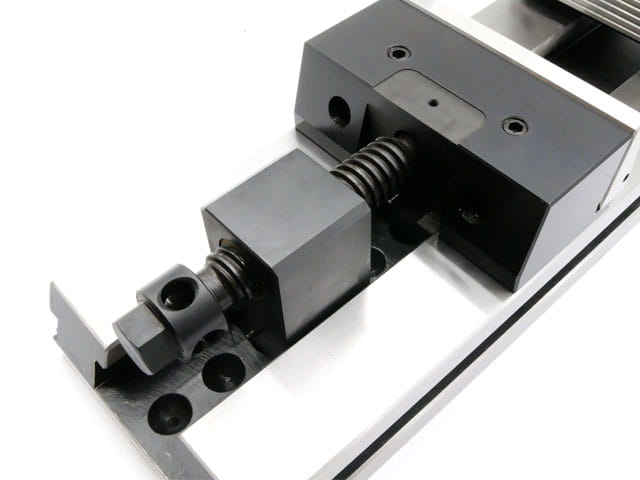

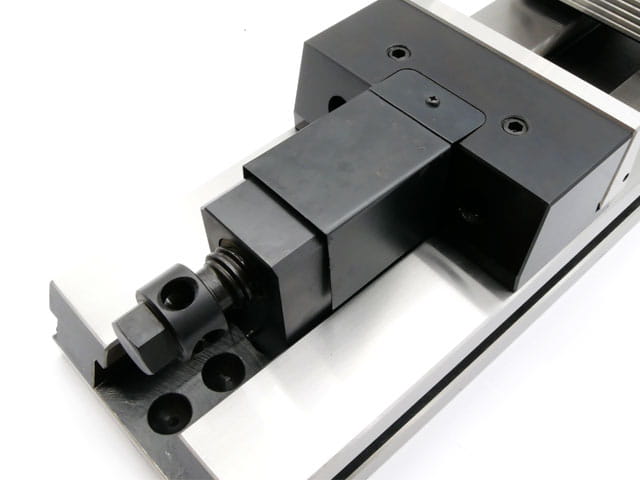

Obsada szczęki ruchomej ze śrubą zaciskową zapewnia szybki i prosty docisk detali
Pływające wkładki obsadzone w szczękach imadła z luzem gwarantującym prawidłowe mocowanie przedmiotu obrabianego

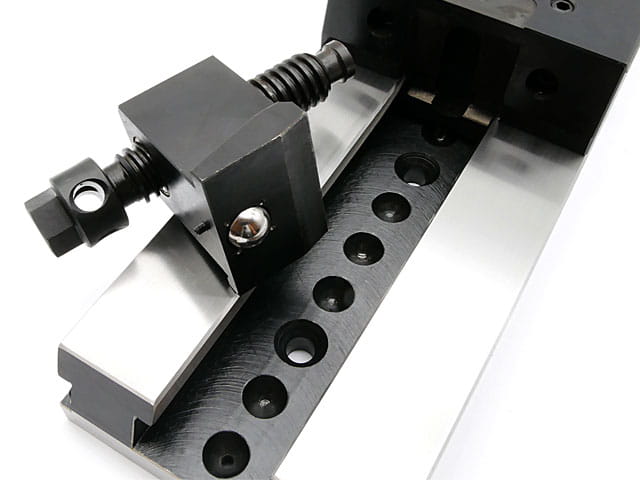

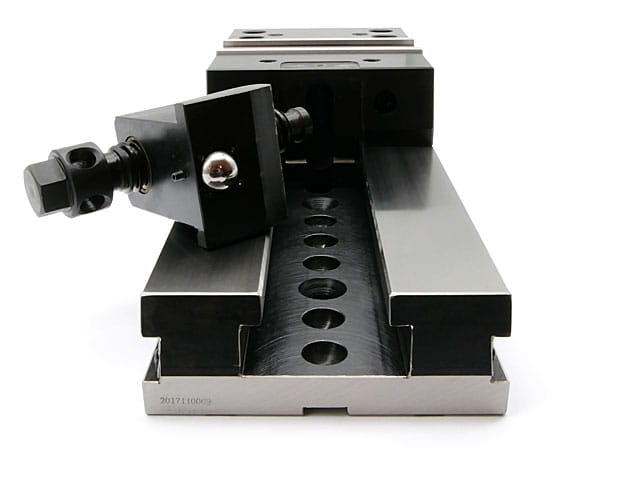

Otwory ustalające pozycję kulki stalowej z obsady
Możliwość obrócenia o 180° szczęki stałej dokręcanej na 4 śruby imbusowe
Jakie kamienie powinienem dobrać do mojego imadła?
Dane techniczne
| Model | MPZB |
| Szerokość szczęki | 150 mm |
| Typ | maszynowe |
